Memahami struktur atap bukan berarti menghafal daftar kuda-kuda, gording, kaso, dan reng. Yang penting adalah fungsi: menerima beban penutup dan cuaca, menyalurkannya melalui elemen serta sambungan, lalu meneruskannya ke dinding, kolom, dan fondasi. Nama komponen dapat berbeda menurut sistem kayu, baja, baja ringan, beton, atau rangka prefabrikasi. Artikel ini menghubungkan pemahaman geometri atap dengan praktik pemasangan tanpa memberi ukuran elemen yang harus dihitung insinyur. Topik ini juga dapat ditelusuri melalui panduan atap.
Penutup dan lapisan pendukung

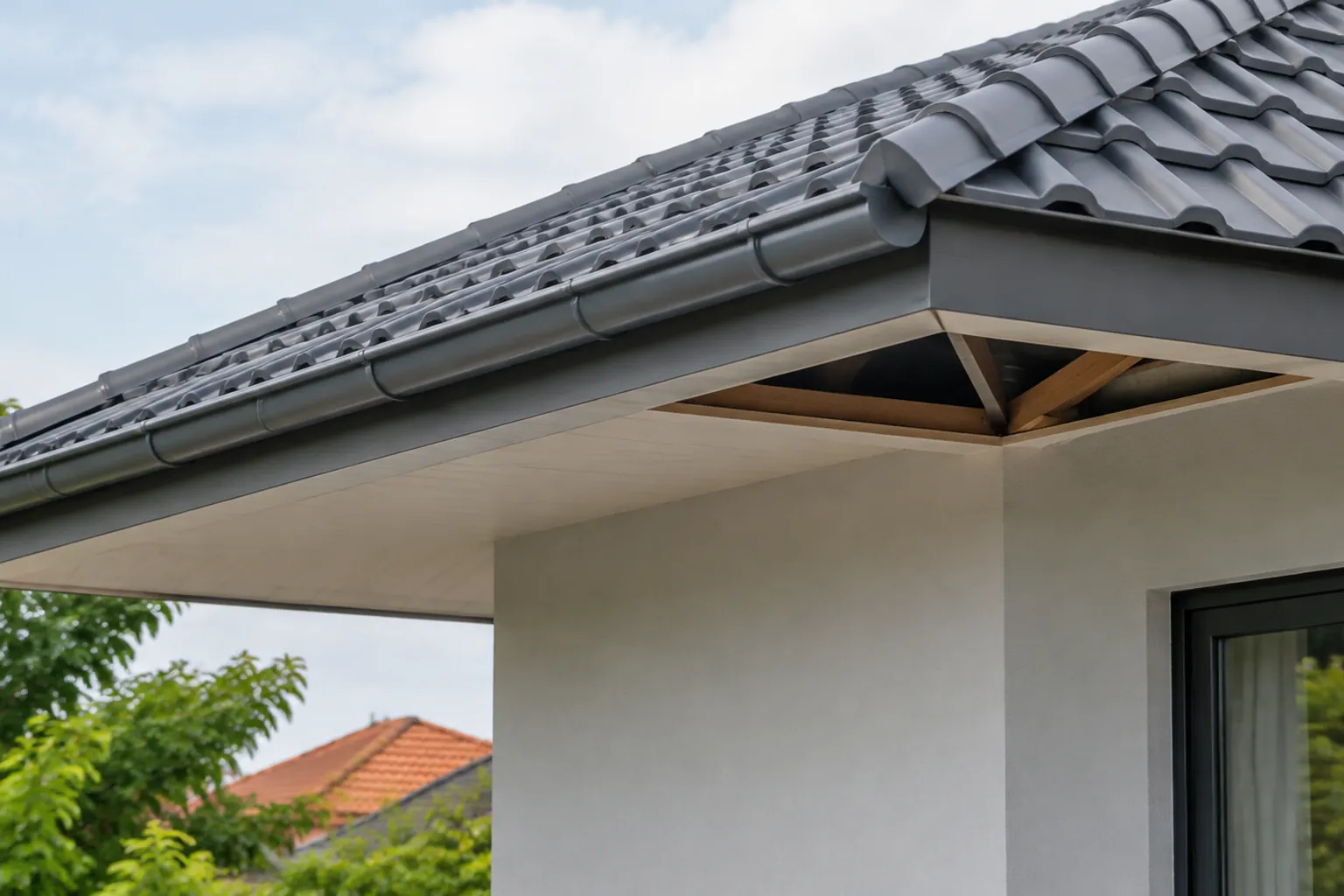

Penutup menerima hujan, panas, angin, serta beban pemeliharaan yang diizinkan. Di bawahnya bisa ada underlayment, deck, reng, atau panel. Penutup bukan selalu elemen struktural; jangan berjalan atau menyimpan bahan di atasnya tanpa metode yang disetujui.
Deck atau reng membagi beban ke elemen berikutnya. Kerataan dan sambungan memengaruhi penutup. Pada membran, substrat kontinu dapat menjadi bagian penting; pada genteng, modul reng mengendalikan dudukan dan overlap.
Kaso atau rafter
Kaso mengikuti kemiringan bidang dan membawa beban dari deck/reng menuju gording, balok bubungan, dinding, atau rangka utama. Bentang, jarak, mutu, orientasi, bracing, dan sambungan menentukan perilakunya. Istilah “kaso” tidak menyatakan kapasitas.
Lubang, takikan, atau pemotongan untuk duct dan kabel dapat mengurangi kemampuan elemen. Setiap perubahan harus disetujui perancang, bukan diputuskan di lapangan.
Gording dan balok pendukung
Gording menopang kaso atau panel pada banyak sistem. Ia meneruskan beban ke kuda-kuda, portal, atau dinding. Posisi tumpuan, kontinuitas, lateral restraint, sambungan, dan korosi/pembusukan penting. Lendutan gording dapat terlihat sebagai gelombang pada bidang atap.
Tidak semua atap menggunakan gording. Rangka prefabrikasi mungkin memiliki jalur berbeda. Baca gambar proyek, bukan analogi rumah tetangga.
Kuda-kuda, truss, atau portal

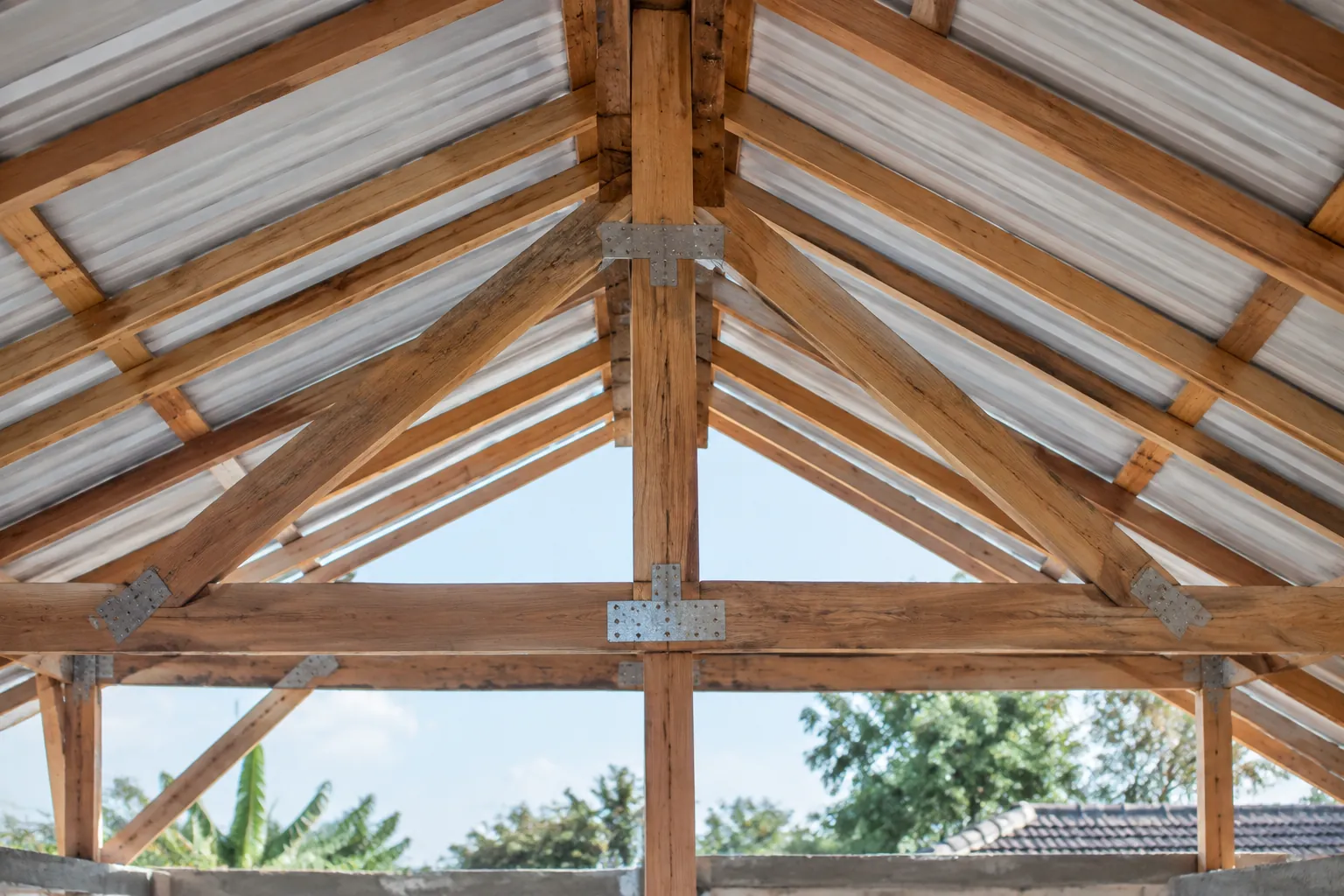

Kuda-kuda dan truss menggabungkan batang atas, bawah, serta web untuk membawa beban ke tumpuan. Batang bekerja sebagai sistem; memotong satu batang atau melepas bracing dapat mengubah seluruh perilaku. Plafon, tangki, storage, atau peralatan tidak boleh digantung tanpa titik yang dirancang.
Portal atau rangka momen dapat membentuk ruang lebar dengan logika berbeda. Insinyur menentukan geometri, elemen, sambungan, dan stabilitas.
Pengaku dan stabilitas
Bracing membantu menjaga posisi elemen, menahan gaya lateral, dan menyalurkan beban selama pemasangan maupun penggunaan. Komponen yang tampak kecil tidak boleh dilepas karena dianggap sementara. Tanyakan gambar bracing permanen dan urutan pemasangan.
Struktur belum stabil hanya karena komponen utama sudah berdiri. Kontraktor perlu menyediakan temporary bracing sampai jalur permanen lengkap.
Sambungan sebagai mata rantai
Paku, sekrup, baut, pelat, las, strap, klip, dan bearing menghubungkan elemen. Kapasitas bergantung pada material, jarak tepi, pola, korosi, kualitas pemasangan, dan gaya. Panduan PNNL yang merujuk FEMA P-499 menekankan kontinuitas pengikat dari penutup ke struktur. Satu sambungan lemah dapat memutus jalur beban.
Jangan mengganti konektor karena bentuknya mirip. Simpan spesifikasi dan foto sambungan sebelum tertutup.
Tumpuan hingga fondasi
Rangka atap menumpu pada ring beam, dinding, kolom, atau elemen lain. Beban kemudian turun ke fondasi. Perubahan material, tinggi nok, panel surya, atau tangki dapat memengaruhi jalur ini. Renovasi memerlukan survei kondisi eksisting dan verifikasi struktur.
PP 16 Tahun 2021 memberi kerangka persyaratan teknis bangunan. Desain detail mengikuti standar dan ketentuan yang berlaku.
Inspeksi tanpa naik sembarangan
Pemilik dapat membaca gambar, foto, dan laporan tanpa naik ke atap. OSHA menjelaskan risiko serta perlindungan jatuh. Pemeriksaan ketinggian dilakukan tenaga terlatih.
InteriorDesign.id dapat membantu mengoordinasikan ruang plafon, skylight, dan tampilan rangka dengan desain. Ukuran elemen, sambungan, pengaku, dan koreksi struktur harus ditentukan insinyur. Tujuan pemahaman komponen adalah mengajukan pertanyaan tepat, bukan menggantikan perhitungan.
Bedakan komponen utama, sekunder, dan nonstruktural

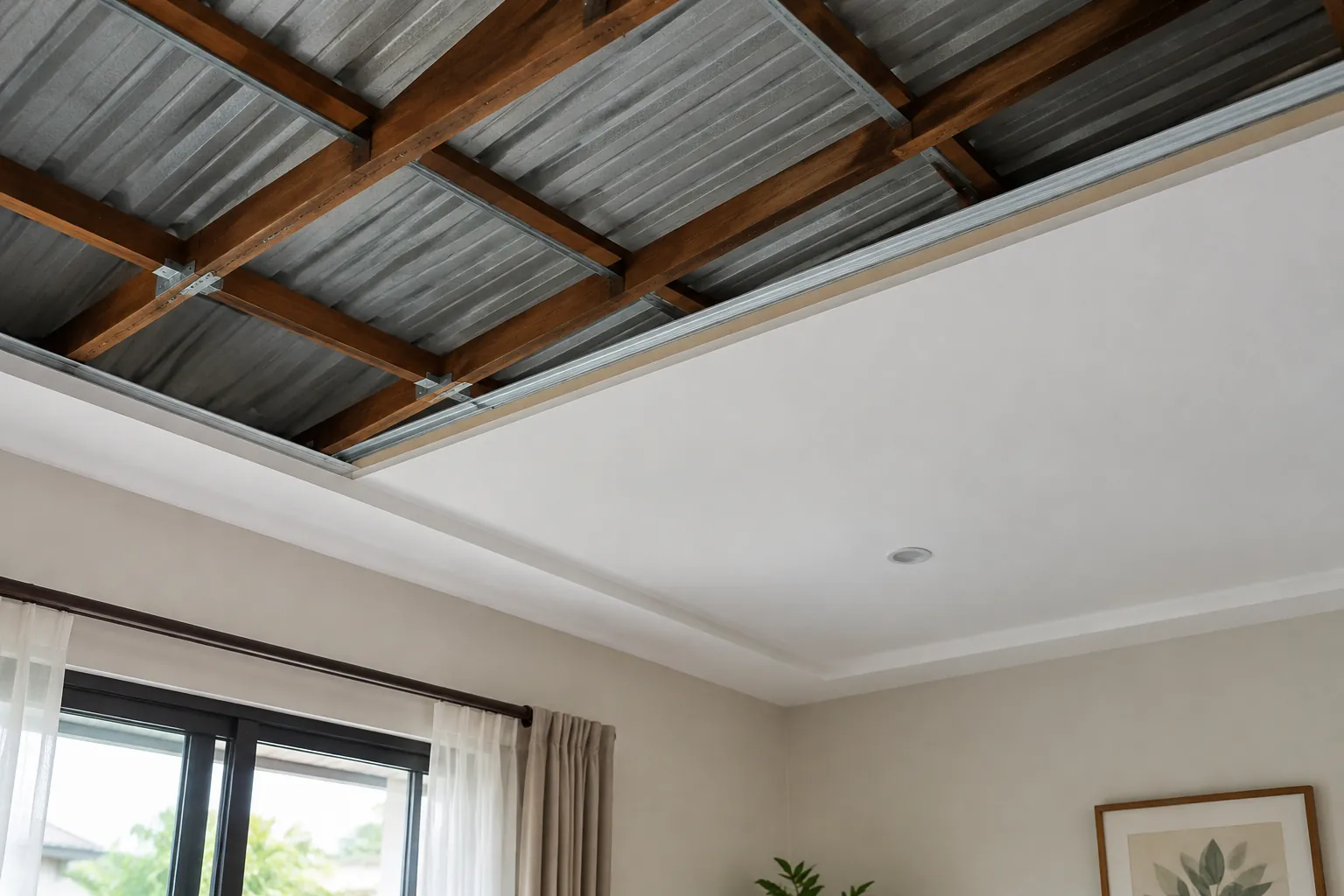

Elemen utama membawa jalur beban utama; elemen sekunder mendukung penutup atau membagi beban; komponen nonstruktural seperti plafon, insulation, dan utilitas tetap dapat menambah beban atau menjadi bahaya jatuh. Klasifikasi akhir berasal dari gambar, bukan ukuran visual. Sebuah balok kecil dapat menjadi pengaku penting, sedangkan trim besar mungkin hanya penutup.
Pertanyaan aman bagi pemilik
Minta insinyur menunjukkan tumpuan, arah beban, elemen yang tidak boleh dipotong, batas beban loteng, dan lokasi yang boleh menerima peralatan. Minta kontraktor menunjukkan sambungan, bracing permanen, serta foto sebelum tertutup. Simpan shop drawing dan perubahan disetujui. Jangan meminta angka kapasitas lisan tanpa dokumen. Dengan pertanyaan ini, pemilik dapat memantau koordinasi tanpa melakukan inspeksi berbahaya atau membuat keputusan struktur sendiri.
Baca gambar sebagai satu jalur beban
Mulailah dari penutup, ikuti tumpuannya ke reng atau deck, lalu ke kaso, gording, rangka utama, dinding, kolom, dan fondasi. Pada setiap perpindahan, cari sambungan yang menyalurkan gaya serta pengaku yang menjaga stabilitas. Cara baca ini lebih berguna daripada menebak fungsi dari ukuran atau nama komponen.
Bandingkan gambar struktur, arsitektur, dan utilitas. Skylight, duct, tangki, panel surya, dan plafon dapat meminta ruang atau tumpuan pada lokasi yang sama. Konflik harus diselesaikan sebelum elemen dipotong. Untuk bangunan lama tanpa gambar memadai, dokumentasikan kondisi dan minta insinyur menentukan investigasi yang diperlukan.
