Tata letak drainase yang baik dimulai dari outlet yang aman, lalu ditarik kembali menuju titik tangkap. Kemiringan bukan angka tunggal yang bisa ditempel pada semua pipa: ukuran, material, debit, endapan, panjang, sambungan, dan elevasi outlet ikut menentukan. Targetnya adalah aliran yang terus bergerak, tidak menggerus, tidak meninggalkan kantong air, dan tetap dapat dibersihkan. Topik ini juga dapat ditelusuri melalui panduan drainase.
Mulai dari survei elevasi
Ukur ambang pintu, lantai, dasar saluran, halaman, jalan, bak kontrol, dan outlet dengan alat yang memadai. Jangan mengandalkan mata atau asumsi bahwa jalan selalu lebih rendah. Tandai jalur utilitas, pondasi, pohon, dan area yang tidak boleh digali. Pedoman desain Bina Marga menempatkan kondisi topografi, daerah tangkapan, aliran, dan outlet sebagai bagian dari desain drainase; prinsip ini tetap relevan pada tapak rumah.
Pisahkan limpasan atap, halaman, carport, dan air dari ruang basah bila sistem setempat mengharuskannya. Satu garis pipa yang menerima semua aliran tanpa perhitungan mudah meluap. Hindari pula membuang air ke lahan tetangga, trotoar, atau jaringan umum tanpa izin dan verifikasi kapasitas.
Tempatkan inlet di jalur air yang nyata

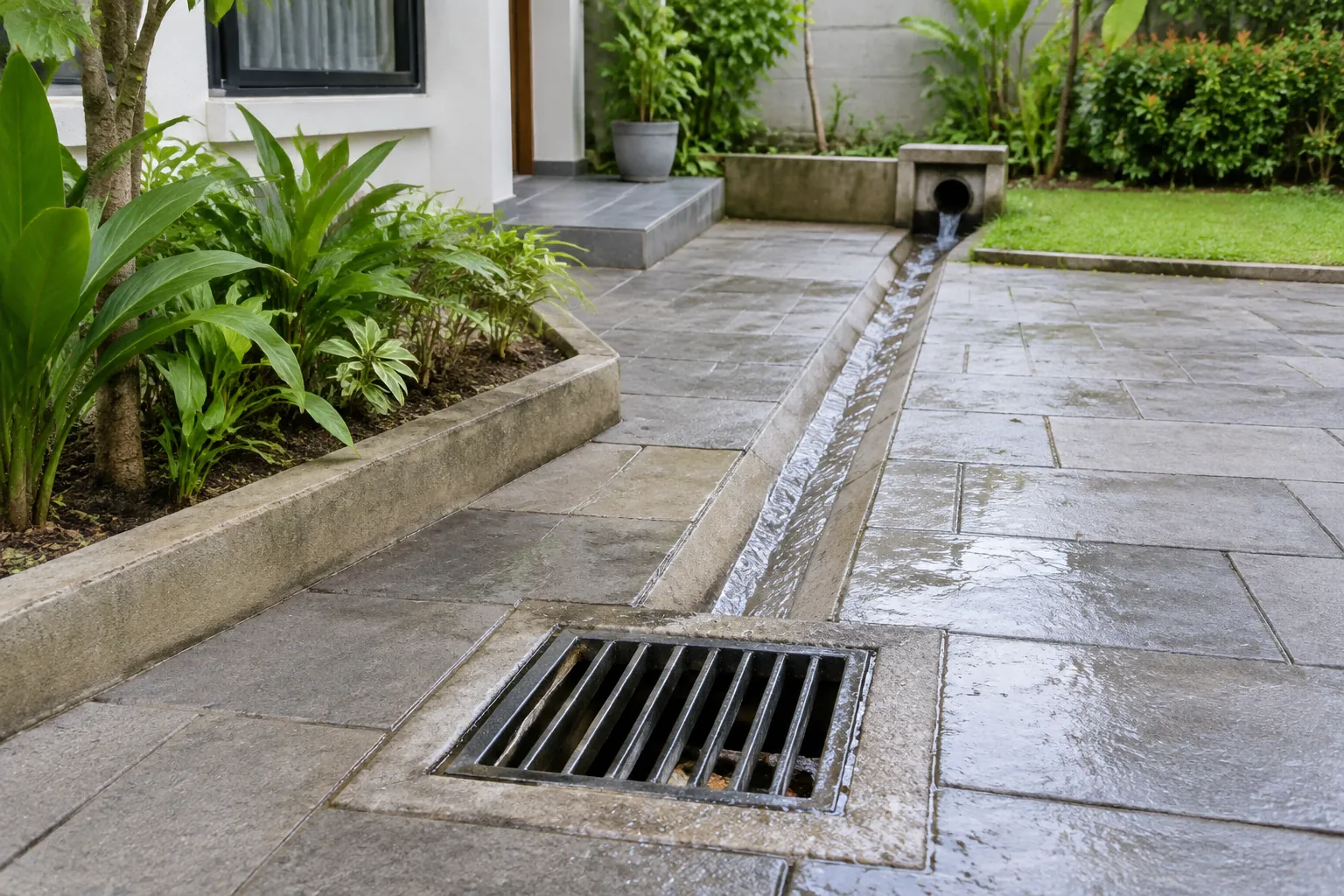

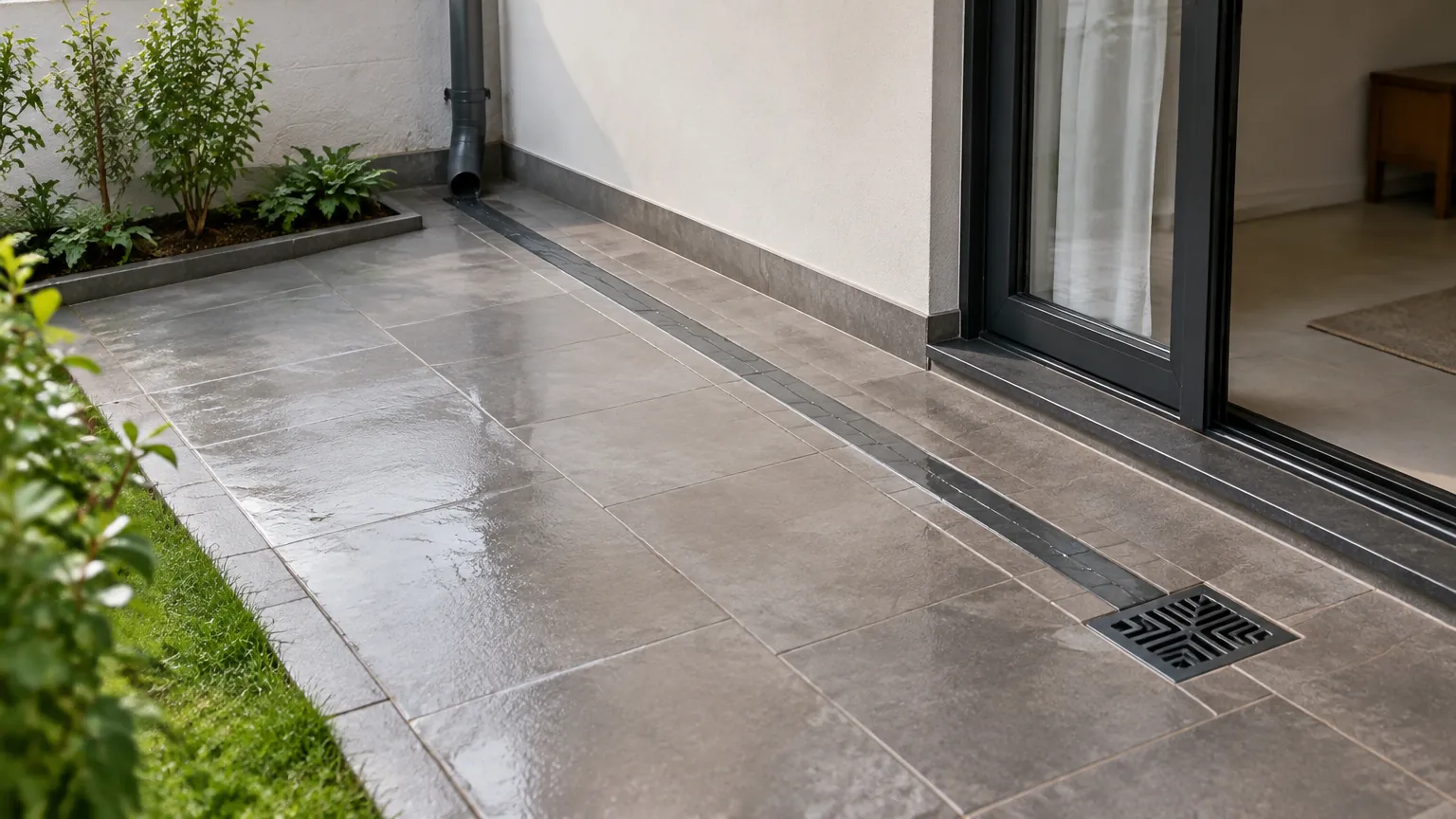

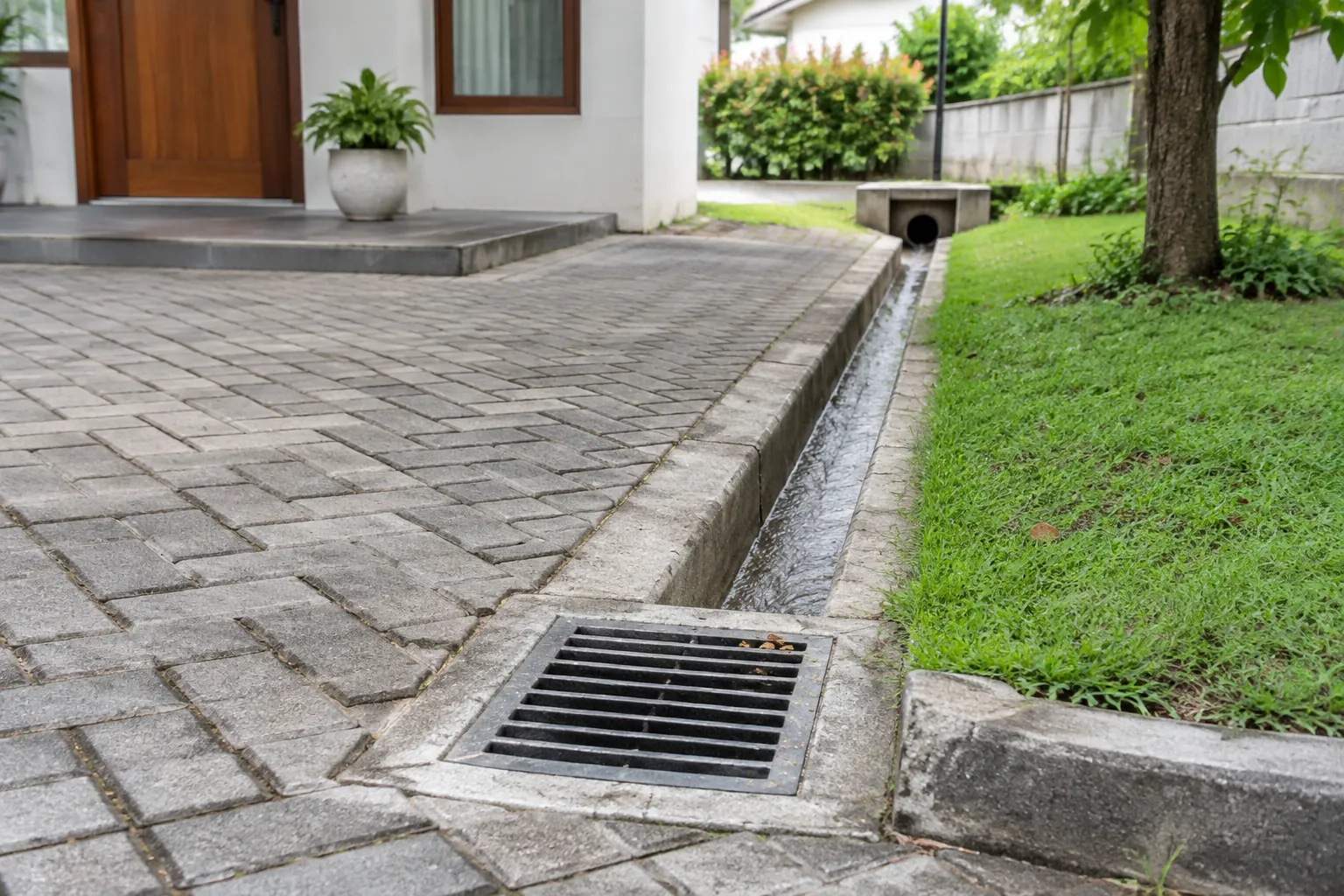

Inlet bekerja bila air memang diarahkan kepadanya. Bentuk kontur permukaan agar titik rendah berada di lokasi yang dapat diakses, tidak tepat di ambang pintu. Di carport atau teras, channel drain dapat memotong jalur limpasan, tetapi grating dan dudukannya harus sesuai beban. Di taman, inlet membutuhkan saringan daun atau ruang endapan yang mudah dibuka.
Tambahkan bak kontrol pada perubahan arah, pertemuan cabang, dan lokasi yang perlu dibersihkan. Terlalu banyak belokan tajam meningkatkan kehilangan energi dan titik sangkut. Bila jalur panjang tidak bisa dibuka, sediakan titik akses yang memungkinkan alat pembersih mencapai ruas kritis.
Tentukan kemiringan dari analisis, bukan kebiasaan
Perencana perlu memeriksa debit rencana, diameter atau bentuk saluran, kekasaran, batas kecepatan, dan potensi sedimen. Kemiringan terlalu kecil dapat membuat endapan; terlalu curam dapat mempercepat aliran, menimbulkan gerusan di outlet, atau memindahkan masalah ke hilir. Karena itu artikel ini tidak memberi rasio universal.
Gambar profil memanjang dengan elevasi dasar pada setiap titik penting. Hitung selisih elevasi yang benar-benar tersedia setelah memperhitungkan ketebalan lantai, bedding, crossing utilitas, dan kedalaman outlet. Bila ruang elevasi tidak cukup, jangan “memaksa” pipa; ubah rute, tambahkan struktur pengendali, atau gunakan solusi yang dirancang profesional.
Jaga kontinuitas hingga outlet
Outlet harus bebas, stabil, dan tidak terendam pada kondisi yang diperhitungkan. Lindungi tanah dari erosi dengan detail yang sesuai. Bila jaringan penerima dapat penuh, sediakan rute limpasan darurat yang mengarah jauh dari bangunan. Overflow harus tampak dan aman; menyembunyikannya di bawah finishing hanya membuat kegagalan baru terlihat saat air masuk rumah.
Permen PU tentang penyelenggaraan drainase perkotaan menempatkan perencanaan, pembangunan, operasi, dan pemeliharaan sebagai satu rangkaian. Artinya layout belum selesai hanya karena air mengalir saat uji awal; sistem juga perlu akses dan tanggung jawab pemeliharaan.
Verifikasi sebelum penutupan
Periksa elevasi dengan alat, dokumentasikan bedding dan sambungan, lalu uji aliran sebelum pipa ditimbun atau lantai ditutup. Uji bukan sekadar menuang seember air: periksa seluruh cabang, kebocoran, genangan sisa, kestabilan grate, dan keluaran di outlet. Simpan foto, gambar as-built, serta posisi akses.
Galian, sambungan ke jaringan publik, dan pekerjaan dekat utilitas memerlukan tenaga kompeten serta prosedur keselamatan. InteriorDesign.id dapat membantu mengoordinasikan elevasi lantai, batas taman, channel, dan posisi akses agar tata letak teknis tetap rapi dan dapat dipelihara.
Checklist gambar kerja
Gambar yang siap dibangun harus menunjukkan panah aliran, elevasi permukaan, elevasi dasar, diameter atau lebar saluran, material, panjang ruas, sambungan, bak kontrol, inlet, outlet, dan overflow. Tambahkan potongan pada ambang pintu, crossing utilitas, carport, serta perubahan material. Jika angka hanya dicantumkan pada awal dan akhir jalur, kontraktor sulit memverifikasi titik di tengah.
Selama pemasangan, ukur setiap ruas sebelum ditutup dan bandingkan dengan profil. Jangan memperbaiki kekurangan elevasi dengan mengurangi bedding atau membuat sambungan paksa. Catat perubahan lapangan pada gambar as-built, termasuk fitting yang tidak terlihat setelah penimbunan.
Untuk uji, gunakan volume air yang terkendali pada setiap cabang. Amati apakah air tertahan di inlet, bak, atau outlet. Tandai sisa genangan setelah aliran berhenti dan periksa kebocoran di sambungan yang masih terbuka. Hasil uji harus mencatat kondisi outlet saat itu; outlet kosong pada hari cerah belum membuktikan kinerja ketika jaringan hilir penuh. Verifikasi akhir setelah finishing memastikan pola lantai yang dibangun masih sesuai desain.
Catatan keputusan: bila perubahan elevasi lapangan membuat profil tidak mungkin dibangun, hentikan pekerjaan dan minta revisi gambar. Jangan memindahkan outlet, menipiskan bedding, atau menaikkan grate secara spontan. Perubahan kecil di satu titik dapat membalik aliran pada cabang lain; revisi harus diperiksa sebagai satu profil dan dicatat sebelum pekerjaan berlanjut.
