Layout drainase yang efektif mengikuti perjalanan air dari sumber hingga titik akhir yang sah. Mulailah dengan peta daerah tangkapan dan elevasi, bukan dengan menarik garis pipa terpendek. Jalur perlu menangkap air sebelum mencapai bangunan, menghindari konflik dengan pondasi serta utilitas, mempertahankan beda tinggi yang dapat dibangun, dan menyediakan akses inspeksi. Outlet serta jalur limpasan darurat harus ditentukan sebelum posisi inlet dikunci. Topik ini juga dapat ditelusuri melalui panduan drainase.
Buat peta air sebelum menggambar pipa
Bagi tapak menjadi beberapa daerah tangkapan: atap, halaman depan, taman samping, teras, jalan masuk, dan area yang menerima limpasan dari luar. Untuk tiap zona, catat jenis permukaan, arah kemiringan, titik rendah, sumber sedimen, serta lokasi air keluar saat hujan. Permukaan kedap cenderung mengirim air lebih cepat, sedangkan tanah dan vegetasi dapat menahan sebagian limpasan sesuai kondisi.
Lakukan survei elevasi pada titik yang dapat ditelusuri kembali. Ambil elevasi di inlet, dasar rencana, perubahan arah, bak kontrol, perlintasan utilitas, dan outlet. Jangan hanya mengandalkan aplikasi ponsel atau pengamatan visual untuk keputusan konstruksi. Pada jalur panjang atau dekat struktur, gunakan alat ukur yang sesuai dan verifikasi oleh tenaga kompeten.
Pedoman desain drainase Bina Marga menggabungkan analisis hidrologi, hidraulika, saluran permukaan, saluran tertutup, dan dampak lingkungan. Pada skala rumah, pendekatan terpadu ini berarti layout tidak boleh berdiri sendiri dari kapasitas, material, kondisi tanah, dan penerima air di hilir.
Kunci outlet dan overflow lebih dahulu

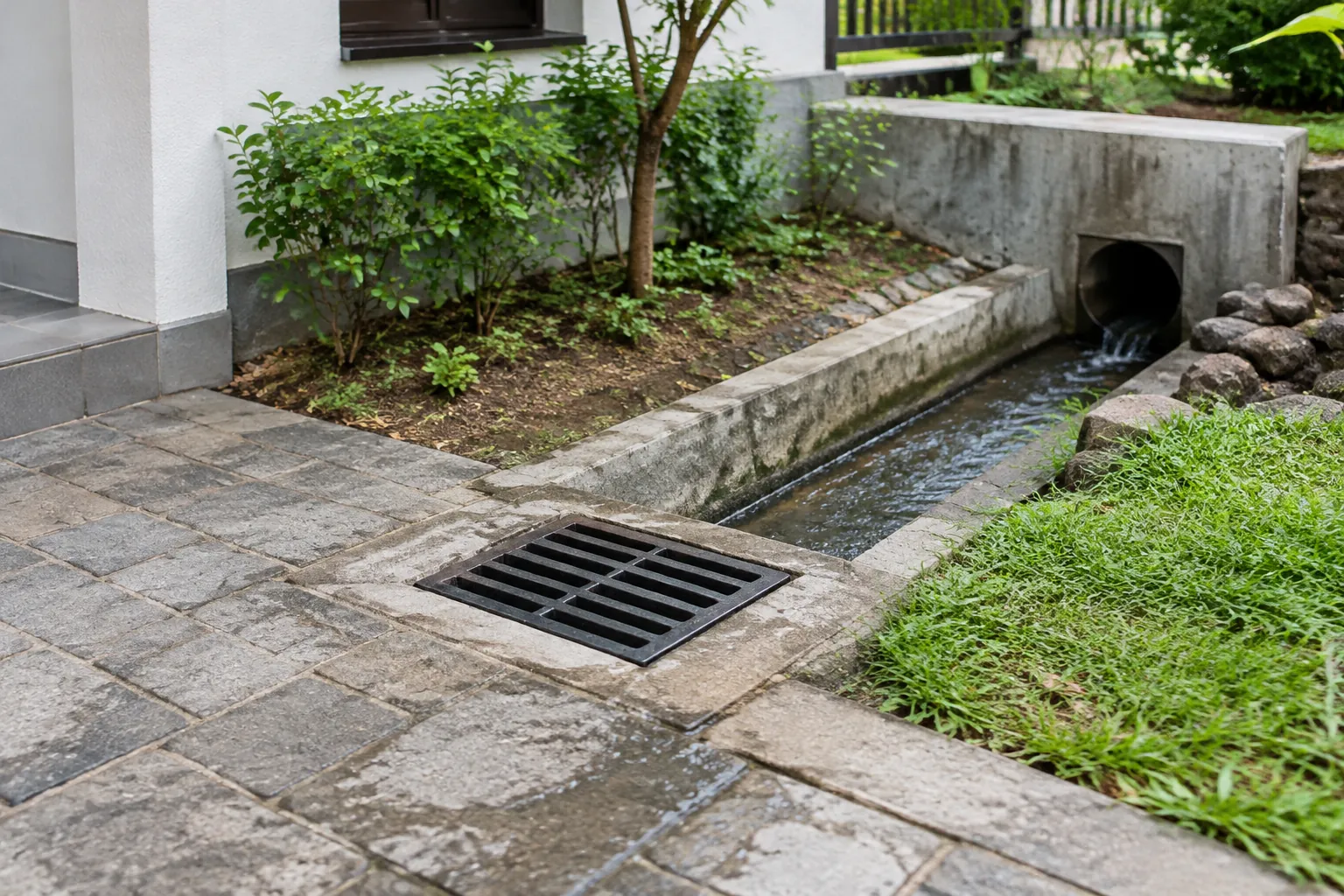

Outlet menentukan apakah sistem gravitasi benar-benar mungkin. Periksa elevasi muka air, potensi aliran balik, erosi, kepemilikan lahan, serta ketentuan sambungan ke jaringan umum. Jangan mengarahkan air ke trotoar, jalan, badan air, atau properti tetangga hanya karena titik tersebut paling rendah. Persetujuan serta detail sambungan harus diverifikasi pada otoritas setempat.
Setelah outlet normal ditetapkan, gambar overflow untuk kondisi tersumbat atau hujan di atas rencana. Overflow sebaiknya melewati permukaan yang terlihat dan aman, menjauh dari bukaan, ruang bawah, pondasi, serta jalur orang. Bila hanya ada satu jalur tersembunyi tanpa limpasan alternatif, kegagalan kecil dapat berubah menjadi kerusakan interior.
Tempatkan inlet sesuai perilaku air

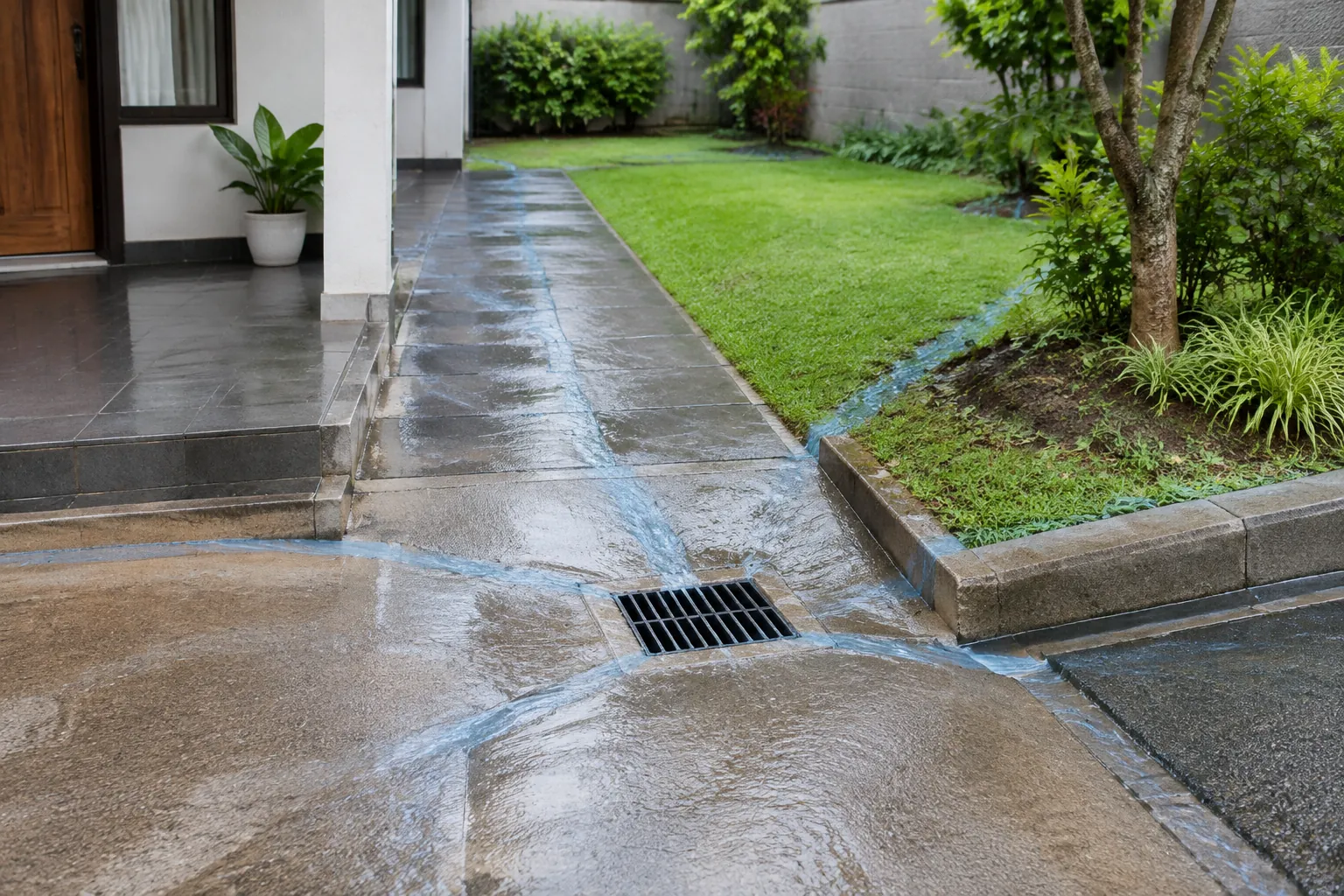

Inlet paling efektif berada sebelum air melewati area rentan. Pada halaman, ini dapat berarti di hilir bidang permukaan, tetapi bukan selalu di titik genangan lama karena genangan mungkin terbentuk akibat outlet yang tertahan. Pada talang, sambungan perlu mengendalikan luapan tanpa menutup akses. Pada area berdaun, pilih grate dan bak penangkap yang dapat dibersihkan.
Hindari menambah terlalu banyak inlet kecil tanpa jalur servis. Setiap inlet membawa kebutuhan pembersihan dan potensi sumbatan. Kelompokkan zona secara logis, pertahankan jalur yang sederhana, dan tempatkan bak kontrol pada perubahan arah atau pertemuan yang memang perlu diperiksa. Posisi pasti dan jumlah bak mengikuti desain teknis, bukan aturan generik.
Koordinasikan dengan bangunan, utilitas, dan lanskap

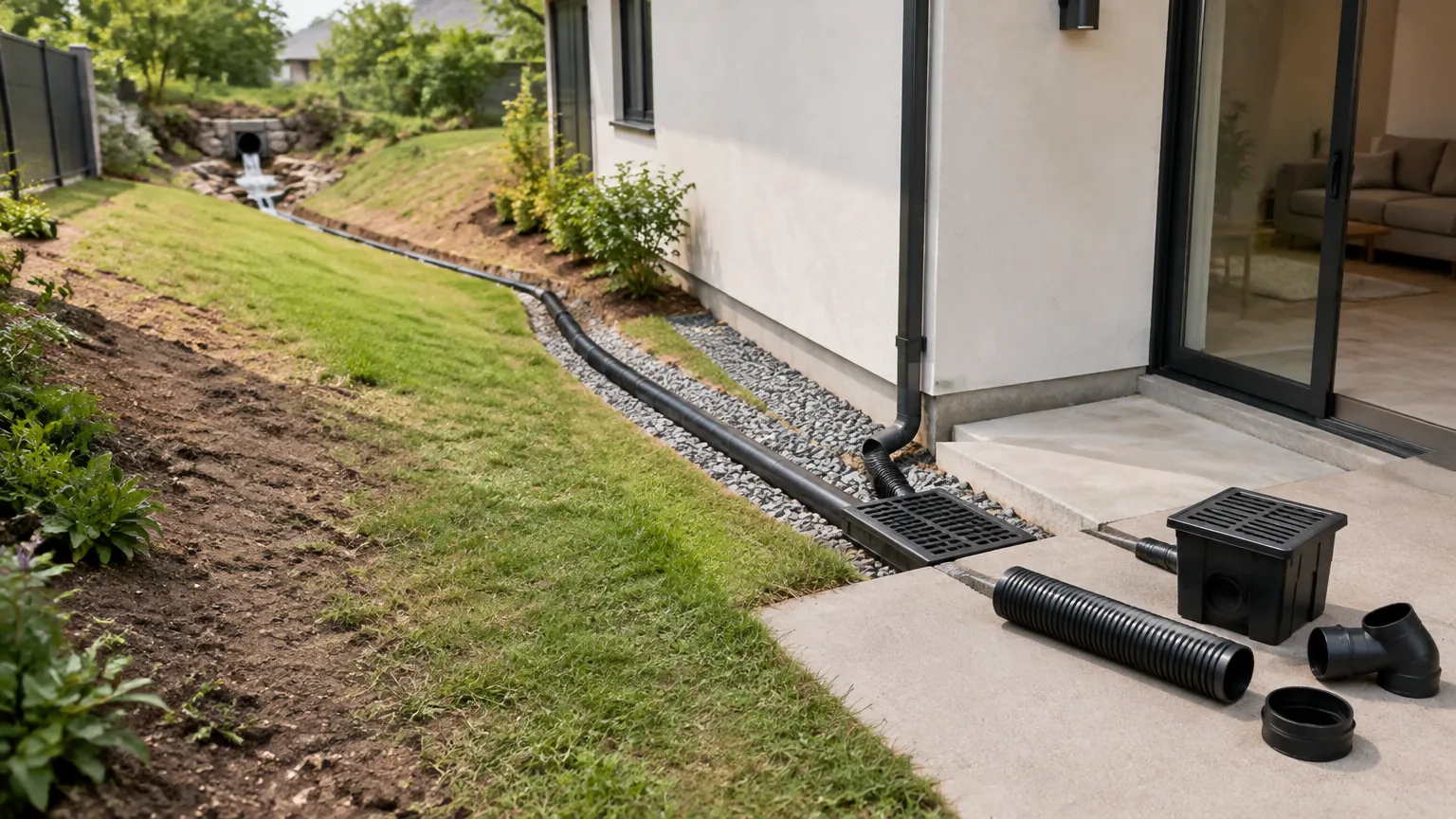

Tumpangkan layout drainase pada gambar pondasi, struktur, kabel, pipa air bersih, sanitasi, irigasi, pohon, dan rencana hardscape. Pohon besar bukan hanya penghalang fisik; akar serta kebutuhan ruang tumbuhnya memengaruhi jalur jangka panjang. Jalan masuk kendaraan membutuhkan komponen dan penutup sesuai beban. Area tanam memerlukan perlindungan terhadap erosi serta kejenuhan yang tidak diinginkan.
Sisakan ruang untuk pemasangan dan perawatan. Jalur sempit di antara pondasi dan batas lahan mungkin tampak efisien di gambar, tetapi tidak selalu dapat digali dengan aman atau diperbaiki tanpa merusak struktur. Akses kendaraan alat, penempatan tanah galian, pengendalian air selama pekerjaan, dan pemulihan permukaan perlu dipikirkan sejak layout.
Tinjau gambar dengan urutan skenario
Lakukan peninjauan pertama pada hujan biasa: apakah setiap zona memiliki inlet dan jalur yang jelas? Peninjauan kedua pada hujan lebat: apakah kapasitas serta overflow mengarahkan air ke tempat aman? Peninjauan ketiga pada kondisi tersumbat: bagian mana yang meluap lebih dahulu? Peninjauan keempat pada perawatan: apakah semua grate, bak, dan cleanout dapat dicapai tanpa membongkar elemen permanen?
Gunakan penandaan yang konsisten pada gambar. Sertakan panah aliran, elevasi invert, panjang segmen, tipe komponen, titik sambung, dan catatan detail. Catat bagian yang masih memerlukan konfirmasi lapangan. Setelah pekerjaan, perbarui menjadi gambar as-built karena perubahan kecil pada rute atau elevasi sangat penting untuk perawatan.
Keselamatan dan verifikasi lapangan
Sebelum galian, identifikasi utilitas dengan prosedur yang sesuai. Galian dalam, tanah tidak stabil, ruang sempit, pemompaan sementara, dan alat berat memerlukan pengendalian oleh pihak kompeten. Jangan mengubah pondasi atau memotong struktur untuk mengejar rute terpendek. Jika elevasi outlet membuat gravitasi tidak mungkin, tinjau alternatif secara profesional alih-alih memaksakan kemiringan.

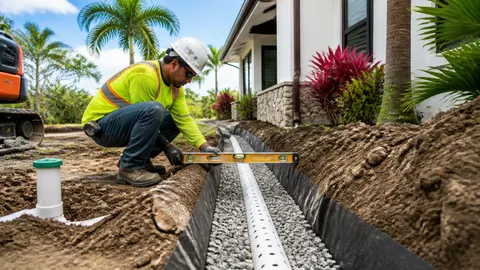

Uji aliran per zona sebelum backfill. Amati apakah air mencapai outlet, apakah terdapat kebocoran atau pengendapan, dan apakah permukaan kembali mengalir ke inlet. Dokumentasikan foto sambungan, bak, utilitas silang, dan hasil uji. Pemeriksaan setelah hujan pertama membantu membandingkan perilaku nyata dengan asumsi layout.
Pertanyaan umum tentang layout drainase
Apakah pipa paling pendek selalu menjadi layout terbaik?
Tidak. Jalur pendek dapat bertabrakan dengan pondasi, utilitas, pohon, atau kehilangan beda elevasi. Layout terbaik menyeimbangkan aliran, keselamatan pemasangan, akses servis, dan outlet yang sah.
Berapa banyak bak kontrol yang diperlukan?
Jumlahnya bergantung pada perubahan arah, pertemuan jalur, panjang, serta kebutuhan inspeksi. Perencana perlu menempatkannya agar sistem dapat diperiksa dan dibersihkan tanpa menambah titik yang tidak perlu.
Bolehkah air hujan diarahkan ke area resapan?
Boleh bila tanah, muka air, jarak dari bangunan, kualitas limpasan, kapasitas, dan aturan lokal memungkinkan. Area resapan tetap memerlukan overflow untuk kondisi tanah jenuh atau hujan ekstrem.
Mengapa utilitas harus dipetakan sebelum layout?
Utilitas menentukan ruang aman untuk galian dan perlintasan. Konflik yang baru ditemukan saat konstruksi dapat memaksa perubahan elevasi, sambungan tambahan, atau pekerjaan berisiko.
Apa perbedaan layout rencana dan as-built?
Layout rencana menunjukkan jalur yang akan dibangun, sedangkan as-built mencatat posisi dan elevasi yang benar-benar terpasang. As-built diperlukan karena perubahan lapangan sering terjadi dan sangat berharga saat perawatan.
Kapan layout perlu ditinjau profesional?
Gunakan tenaga kompeten ketika jalur dekat struktur, melewati area kendaraan, terhubung ke jaringan publik, memakai galian dalam, atau berpotensi merugikan properti lain. Perhitungan kapasitas dan elevasi juga memerlukan data tapak yang tepat.
