Sistem drainase yang baik terdiri dari rangkaian komponen, bukan hanya pipa. Air harus dikumpulkan dari area tangkapan, diarahkan ke inlet, dibawa melalui saluran, melewati titik kontrol, lalu dilepas atau dikelola di outlet yang aman. Kegagalan satu bagian dapat membuat komponen lain tampak terlalu kecil meski ukuran individualnya benar. Topik ini juga dapat ditelusuri melalui panduan drainase.

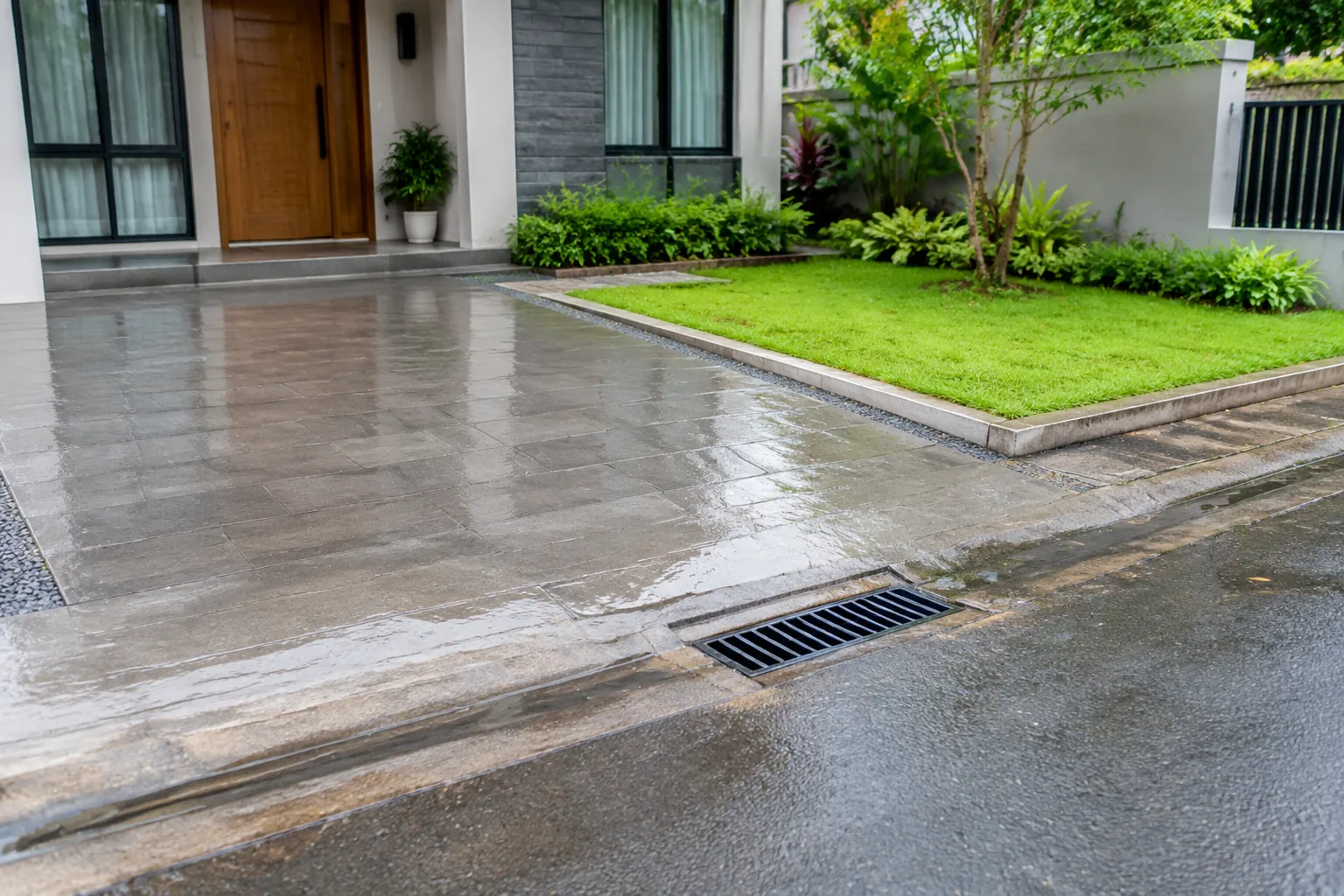

Area tangkapan dan pembentukan permukaan
Komponen pertama sebenarnya adalah permukaan yang menerima hujan: atap, teras, halaman, jalan masuk, dan taman. Bentuk serta material permukaan menentukan banyaknya limpasan dan arah perjalanannya. Kemiringan mikro harus menjauhkan air dari bangunan dan menuju inlet tanpa melintasi ambang. Kerb, planter, undakan, dan pagar dapat mengubah jalur air, sehingga semuanya perlu masuk ke peta aliran.
Batas area tangkapan tidak selalu sama dengan batas tanah. Air dari atap dapat dipindahkan melalui talang ke sisi lain, sedangkan limpasan dari jalan dapat masuk melalui gerbang. Karena itu, survei harus mencatat aliran yang benar-benar terjadi serta kondisi hilir. Kerangka pengumpulan data topografi dan daerah tangkapan dijelaskan dalam Pedoman Desain Drainase Jalan Bina Marga.

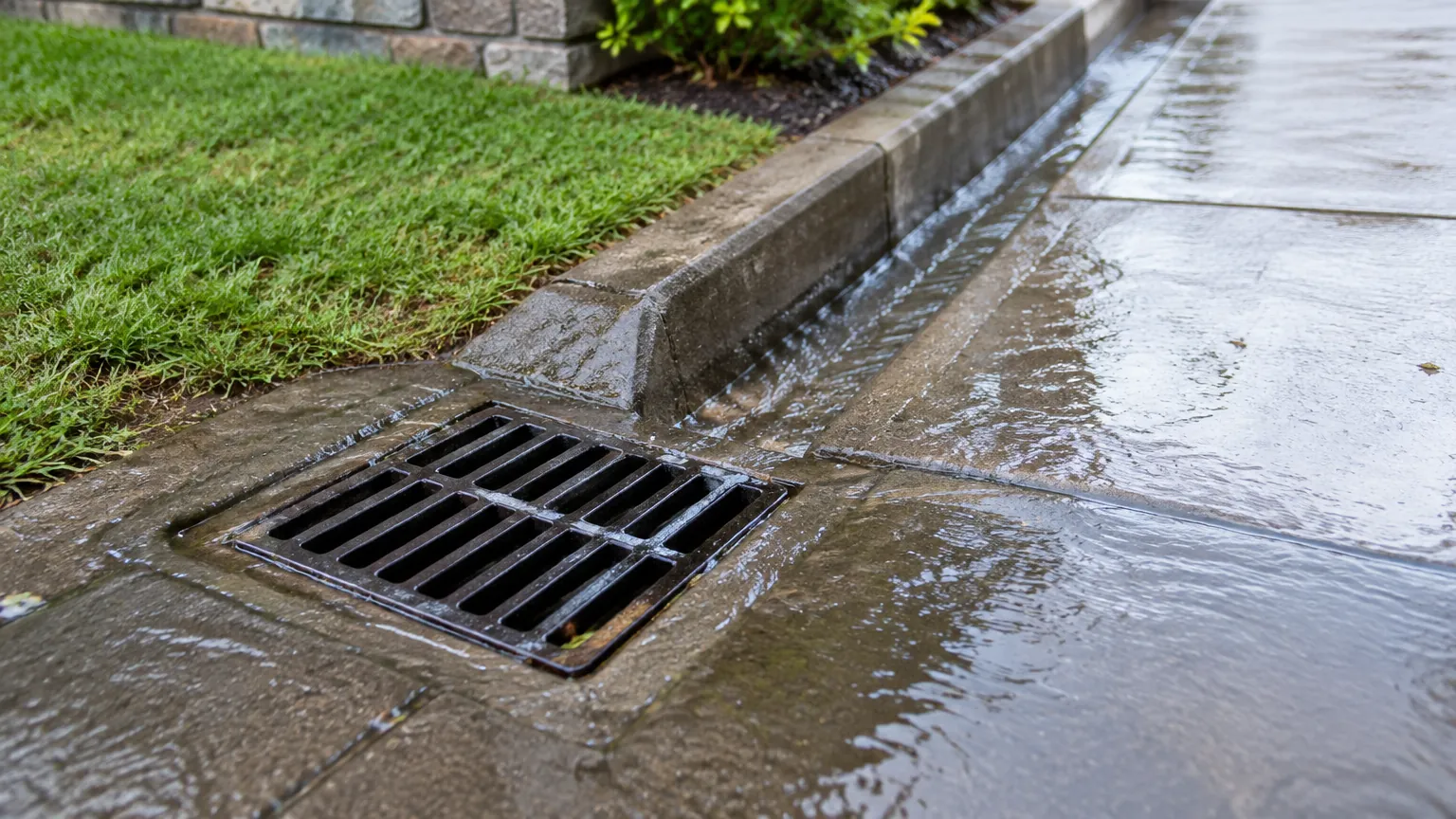

Inlet dan penutup
Inlet menangkap air permukaan. Bentuknya dapat berupa lubang titik, saluran linear, curb opening, atau catch basin. Pilihan bergantung pada pola aliran, kedalaman air yang dapat ditoleransi, beban lalu lintas, risiko sampah, dan keselamatan pengguna. Penutup perlu sesuai dengan konteks pejalan kaki, roda kecil, atau kendaraan, serta dapat dibuka untuk pemeliharaan.
Inlet bukan sekadar bukaan sebesar mungkin. Efektivitasnya dipengaruhi kemiringan, penyebaran aliran, bentuk grate, dan kondisi saat sebagian tertutup. FHWA HEC-22 membahas interaksi inlet, aliran permukaan, konduit, junction, dan outlet. Pada rumah, perencana harus menerjemahkan prinsip tersebut ke ukuran serta risiko tapak yang aktual.

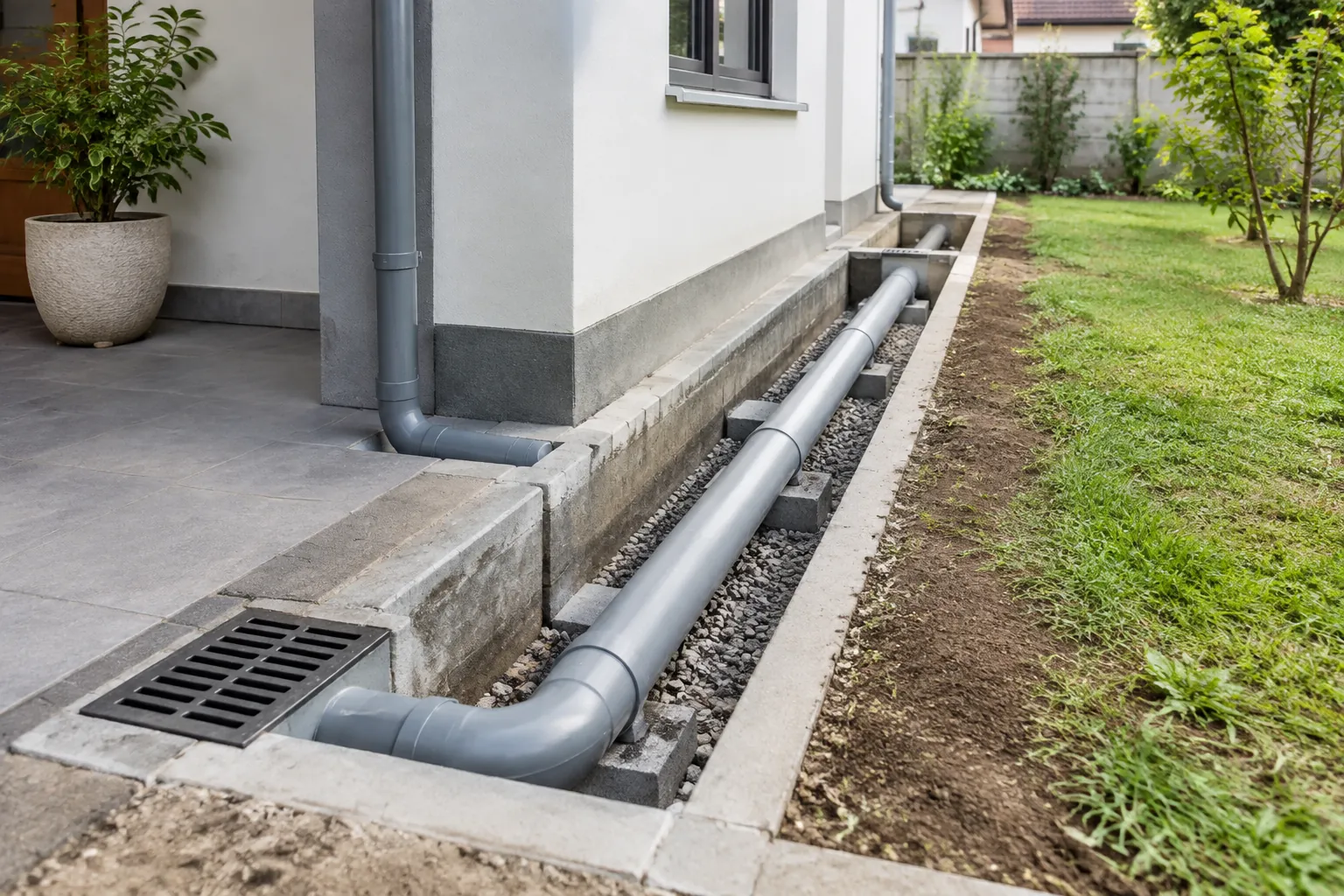

Saluran pembawa dan sambungan
Air dari inlet dibawa oleh pipa tertutup atau saluran terbuka. Penampang, material, kekasaran, kemiringan, sambungan, dan perubahan arah memengaruhi kapasitas. Belokan tajam serta perubahan ukuran dapat menambah kehilangan energi. Bedding dan penyangga mencegah pipa melendut, sedangkan sambungan kedap mengurangi keluarnya air ke tanah atau masuknya akar.
Saluran terbuka lebih mudah diamati tetapi perlu perlindungan terhadap jatuh, erosi, dan sampah. Pipa tertutup menjaga ruang tetap rapi, namun membutuhkan titik akses. Pemilihan tidak boleh hanya berdasarkan tampilan; timbang beban, kedalaman, utilitas silang, kemudahan perbaikan, serta sifat air yang dialirkan.

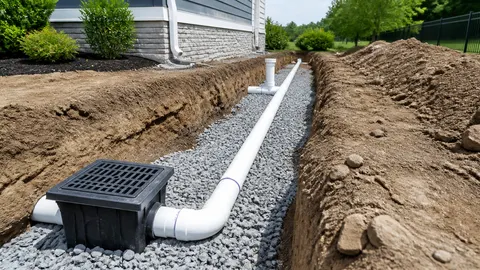

Bak kontrol, junction, dan pengendali sedimen
Bak kontrol menyediakan tempat bertemunya cabang, perubahan arah, perubahan elevasi, dan inspeksi. Dasarnya perlu membentuk alur yang tidak menahan air secara tidak perlu. Bila limpasan membawa pasir, sediakan ruang endapan yang dapat disedot tanpa mendorong sedimen ke pipa. Lokasinya harus terjangkau, tidak tertutup furnitur tetap, dan aman dibuka.
Saringan daun atau sediment forebay dapat mengurangi beban jaringan, tetapi hanya efektif jika dibersihkan. Komponen penyaring yang terlalu halus dapat cepat tersumbat dan memindahkan genangan ke permukaan. Desain harus menjelaskan kondisi operasi normal, kondisi sebagian tersumbat, dan jalur luapan darurat.
Outlet dan perlindungan hilir
Outlet adalah batas yang sering diabaikan. Kapasitas sistem hulu tidak berguna bila outlet terendam, rusak, atau tertutup. Periksa elevasi saluran penerima, kemungkinan air balik, hak pembuangan, serta erosi pada titik lepas. Energi aliran mungkin perlu dikurangi dengan apron atau elemen lain yang dihitung. Jangan membuang air ke lahan tetangga atau area yang membahayakan pejalan kaki.
Sebagian tapak dapat memanfaatkan penyimpanan, resapan, atau infrastruktur hijau sebelum pelepasan, jika tanah, muka air tanah, kualitas air, dan aturan mendukung. Panduan EPA untuk pemasangan dan pemeliharaan infrastruktur hijau menekankan bahwa akses inspeksi dan rencana pemeliharaan harus disiapkan sejak desain.
Sistem cadangan, pemantauan, dan dokumentasi
Jalur luapan memberi arah aman ketika kapasitas terlampaui atau inlet tersumbat. Pompa, bila diperlukan, menambah komponen listrik, alarm, sump, check valve, daya cadangan, serta rutinitas pengujian; pompa tidak boleh dianggap pengganti desain gravitasi tanpa evaluasi. Gambar terbangun sebaiknya menunjukkan elevasi, ukuran, material, arah aliran, dan titik akses.
Untuk mengecek kelengkapan desain, ikuti satu tetes air dari titik jatuh sampai titik pelepasan. Pada setiap transisi, tanyakan apakah kapasitas cukup, apakah ada titik yang dapat tersumbat, bagaimana komponen dibuka, dan ke mana air pergi saat bagian itu gagal. Metode sederhana ini sering menemukan inlet tanpa jalur hilir, bak tanpa akses, atau outlet tanpa perlindungan. Sertakan pula siapa yang bertanggung jawab atas inspeksi agar komponen tidak menjadi aset tanpa pemilik.
Uji sistem sebelum finishing ditutup dan inspeksi setelah hujan pertama. Pekerjaan dekat fondasi, jalan, ruang terbatas, utilitas, atau dinding penahan memerlukan tenaga kompeten. InteriorDesign.id dapat membantu mengoordinasikan posisi komponen dengan tata halaman dan akses, sementara perhitungan hidraulik serta detail keselamatan tetap menjadi tanggung jawab profesional terkait.
