Sistem Ventilasi Silang Pada Fasad

Ventilasi silang terjadi ketika udara masuk dan keluar melalui bukaan yang terhubung pada zona tekanan berbeda, lalu melintasi ruang yang ingin dilayani. Dua jendela saja tidak menjamin hasil. Tekanan angin, bentuk bangunan, ukuran efektif inlet-outlet, pintu dan partisi, screen, furnitur, serta mutu udara luar menentukan aliran. Rancang jalur penuh dan beberapa mode operasi karena arah angin berubah sepanjang hari serta musim. Topik ini juga dapat ditelusuri melalui panduan fasad.

Beda tekanan adalah penggerak, bukan orientasi semata

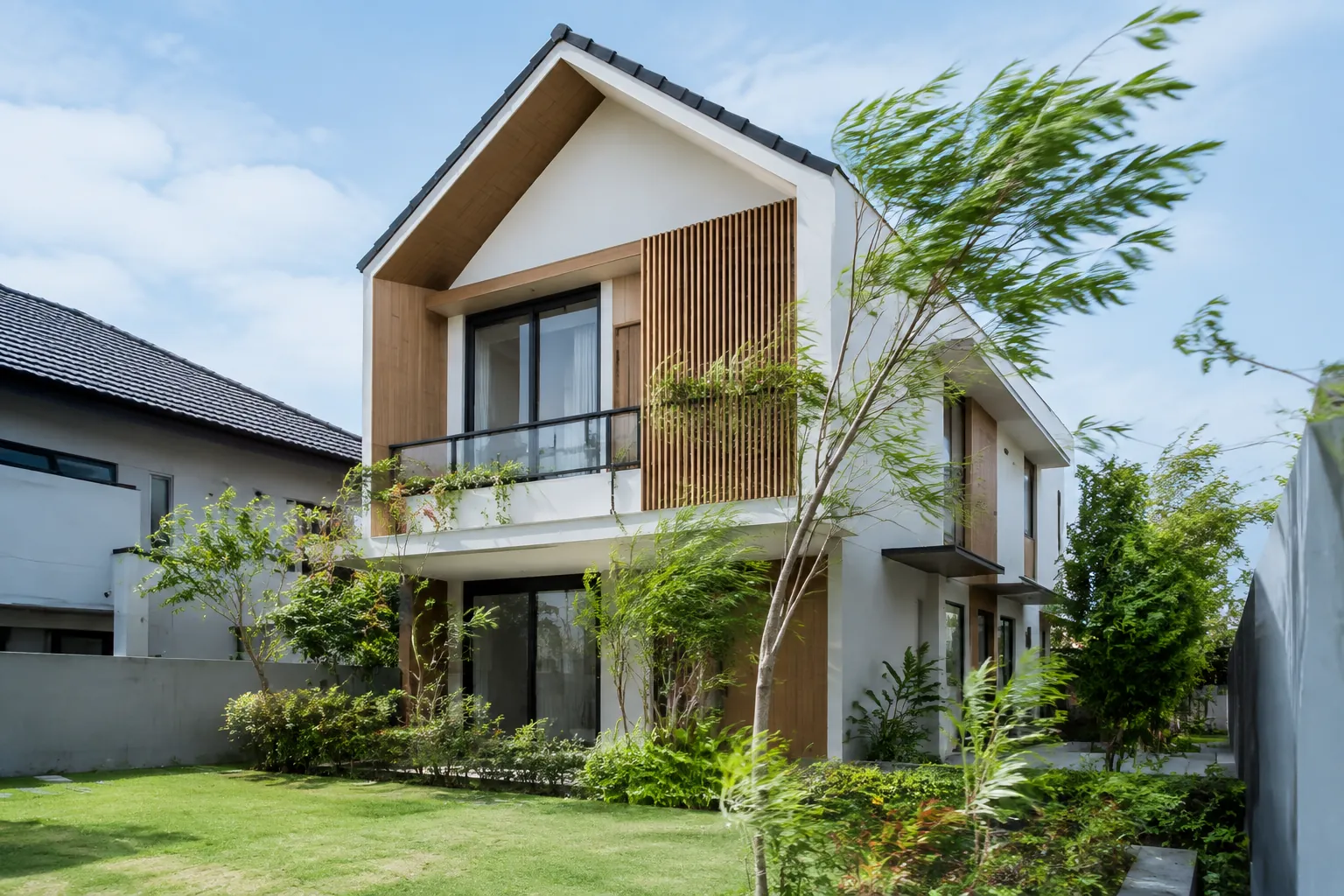

Angin yang melewati bangunan menciptakan tekanan berbeda pada fasad yang menerima angin dan sisi di belakangnya. Bentuk atap, sudut bangunan, balkon, pagar, vegetasi, dan massa tetangga mengubah pola tersebut. Karena itu, fasad “utara-selatan” atau “depan-belakang” bukan jaminan tanpa pembacaan mikroklimat.

Publikasi NIST tentang ventilasi alami menjelaskan ventilasi silang berbasis perbedaan tekanan akibat angin. Dokumen itu juga menunjukkan bahwa inlet, hambatan internal, dan outlet masing-masing menimbulkan kehilangan tekanan. Artinya, gaya pendorong harus cukup untuk mengatasi seluruh tahanan jalur.

Susun inlet, lintasan, dan outlet sebagai satu rangkaian

Tandai sumber udara masuk yang layak, ruang yang harus dilewati, dan lokasi buang. Inlet dekat jalan padat atau exhaust tetangga mungkin tidak sesuai meski berada di sisi bertekanan positif. Outlet dapur atau kamar mandi juga tidak boleh membuat bau melintasi kamar tidur.

Gambar jalur pada denah dan potongan. Pintu internal yang selalu tertutup, lemari tinggi, gorden, atau partisi dapat menjadi hambatan utama. Gunakan transom, kisi transfer, celah yang dirancang, atau susunan ruang yang menjaga jalur sambil mempertahankan privasi dan akustik.

Ukuran terbesar tidak selalu menentukan hasil

Aliran sistem dibatasi oleh bagian dengan tahanan tinggi. Outlet yang jauh lebih kecil, screen sangat rapat, louver bersudut tajam, atau jalur berbelok dapat menahan aliran meski inlet besar. Sebaliknya, memperbesar semua bukaan dapat meningkatkan hujan, kebisingan, keamanan, dan panas matahari tanpa memastikan distribusi merata.

Bandingkan area efektif, bukan luas kusen. Data produk, mock-up, atau simulasi diperlukan bila beberapa lapisan digabung. Atur bukaan secara bertahap agar penghuni dapat menyeimbangkan aliran, bukan hanya pilihan terbuka penuh atau tertutup.

Posisikan aliran pada zona hunian

Bukaan rendah hingga menengah dapat membawa gerakan udara pada tubuh, sedangkan outlet lebih tinggi dapat membantu pelepasan udara hangat ketika buoyancy mendukung. Namun angin dapat membalik arah. Jangan mengunci narasi bahwa satu bukaan selalu inlet dan yang lain selalu outlet.

Hindari short-circuit: udara masuk dan langsung keluar tanpa menyapu ruang. Ini sering terjadi ketika dua bukaan berdekatan pada sudut yang sama atau pintu terdekat menjadi jalur termudah. Pindahkan outlet, ubah arah daun, atau gunakan elemen pengarah setelah pengujian.

Rancang beberapa mode operasi

U.S. Department of Energy Building Science Education menjelaskan penggunaan bukaan operabel untuk menangkap angin serta peran efek cerobong dan lanskap. Sistem praktis perlu menghadapi setidaknya kondisi angin baik, angin lemah, hujan, malam, rumah kosong, dan mutu udara buruk.

Pada angin baik, dua sisi dapat dibuka sesuai kebutuhan. Saat hujan, awning atau louver terlindung mungkin mempertahankan sebagian aliran. Saat udara luar tercemar, bukaan ditutup dan filtrasi atau ventilasi mekanis menjadi alternatif. Kontrol harus dapat dijangkau dan dipahami penghuni.

Jangan abaikan sumber polutan dan tekanan mekanis

US EPA menekankan pengendalian sumber serta exhaust dekat sumber sambil menilai polusi udara luar. Kipas exhaust mengubah tekanan dan membutuhkan udara pengganti. Perangkat pembakaran memerlukan penilaian khusus agar tekanan tidak menarik produk pembakaran ke dalam ruang.

AC biasa dapat hanya mengedarkan udara interior. Verifikasi apakah sistem memasukkan udara luar. Ventilasi alami dan mekanis harus memiliki logika operasi yang tidak saling melawan.

Uji pada lebih dari satu titik dan waktu

Observasi pita ringan dapat menunjukkan arah kasar tanpa api atau asap berbahaya. Catat pintu, jendela, kipas, cuaca, dan jumlah penghuni ketika menguji. Ukur suhu, kelembapan, dan karbon dioksida hanya sebagai bagian dari diagnosis; satu sensor tidak mewakili semua ruang atau polutan.

Untuk rumah kompleks, perancang dapat menggunakan perhitungan jaringan aliran, CFD, atau pengukuran profesional. Hasil satu skenario tidak cukup karena arah angin dan operasi penghuni berubah. Commissioning perlu memeriksa tiap mode, tampias, glare, kebisingan, keamanan, serta kemampuan kontrol.

Ketahui kapan ventilasi silang tidak cukup

Kavling berhimpit, udara luar buruk, ruang terlalu dalam, persyaratan akustik tinggi, atau bukaan dibatasi keamanan dapat membuat ventilasi silang tidak andal. PP Nomor 16 Tahun 2021 menyatakan ventilasi mekanis harus disediakan bila ketentuan ventilasi alami tidak terpenuhi. Detail kapasitas, kebakaran, struktur, dan persetujuan bangunan perlu ditetapkan profesional kompeten.
