Pemasangan rak pada dinding gudang harus dimulai dengan memastikan jalur beban, bukan memilih sekrup. Tentukan apakah rak benar-benar ditopang dinding, berdiri di lantai dan hanya ditahan agar tidak terguling, atau merupakan sistem rak industri mandiri. Setelah itu identifikasi bahan dinding, struktur di belakangnya, beban maksimum, gaya akibat operasi, serta kondisi gempa dan benturan. Jangan mengebor sebelum desain dan lokasi utilitas terverifikasi. Topik ini juga dapat ditelusuri melalui panduan gudang.
Bedakan tiga sistem rak

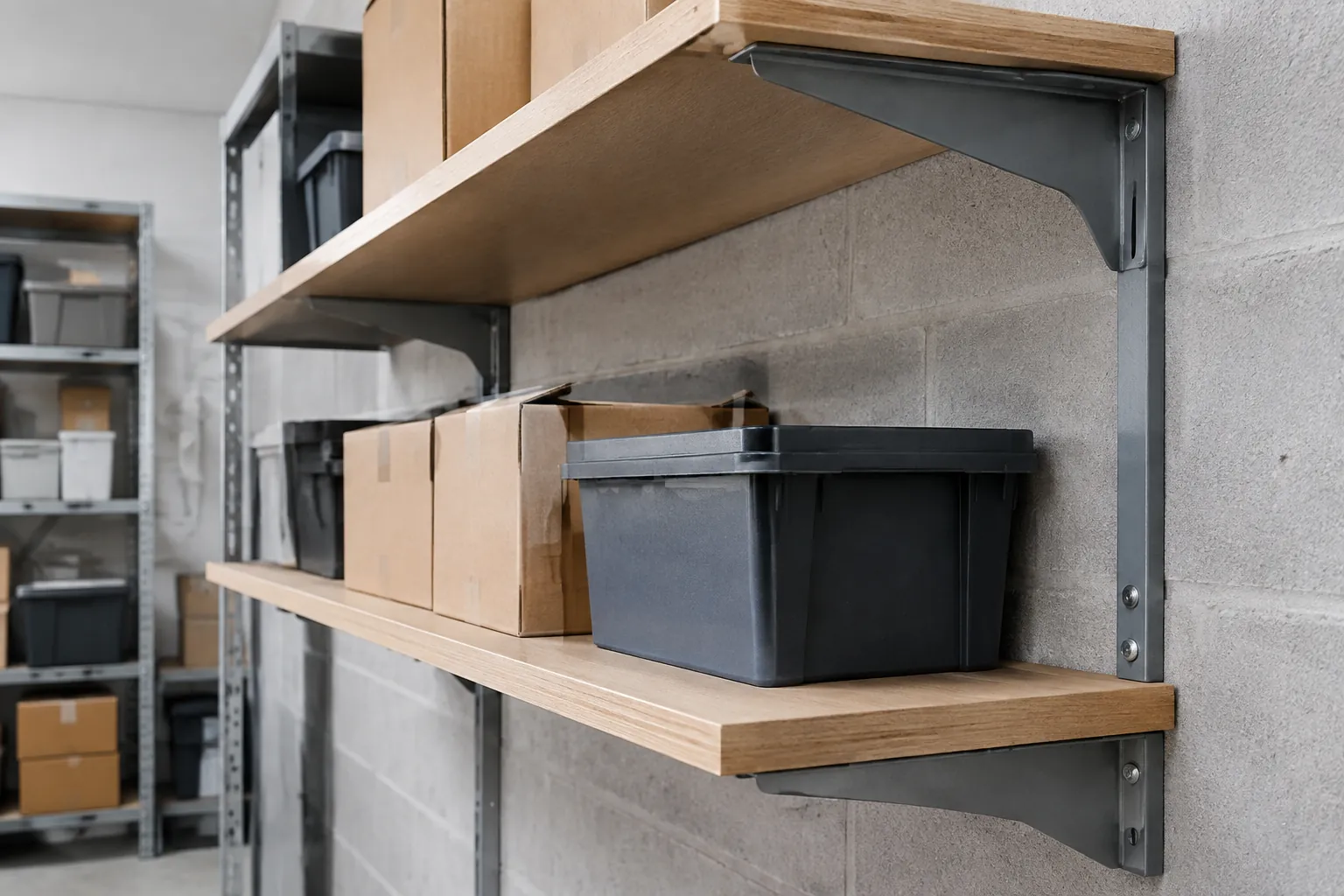

Rak dinding ringan memakai bracket dan menyalurkan berat barang serta momen ke dinding. Sistem ini hanya cocok bila substrat dan pengikatnya dibuktikan mampu menahan beban. Lapisan finishing, papan tipis, atau plester bukan otomatis titik angkur.
Rak berdiri bebas menyalurkan beban gravitasi ke lantai. Penahan ke dinding, bila ada, tidak boleh dianggap pengganti desain kestabilan. Untuk rak pallet atau rak tinggi, ikuti desain pabrikan dan perhitungan insinyur; jangan membuat tie ke dinding secara improvisasi. Dinding pengisi dapat rusak karena gaya yang tidak dirancang untuknya.
Rak hibrida atau built-in dapat terhubung ke lantai, dinding, dan rangka bangunan. Semua sambungan harus dihitung sebagai satu jalur beban, termasuk toleransi pergerakan bangunan dan rak. Koordinasi ini penting agar satu titik yang kaku tidak menarik gaya tak terduga saat struktur bergerak.
Susun data beban sebelum memilih angkur
Catat berat rak, berat maksimum setiap tingkat, distribusi barang, kemungkinan satu sisi kosong, cara barang diletakkan, serta perubahan konfigurasi. Pertimbangkan gaya tarik keluar dan geser pada angkur, momen akibat kedalaman rak, getaran, benturan troli atau forklift, dan pengaruh gempa sesuai ketentuan proyek. Barang cair, komponen panjang, atau benda yang dapat menggelinding memerlukan penahan tambahan.
Jangan mengandalkan tulisan “heavy duty” tanpa kapasitas sistem dan kondisi pengujian. Kapasitas bracket, rel, baut, sambungan las, angkur, substrat, dan dinding membentuk satu rantai; kapasitas sistem dibatasi komponen atau mode kegagalan terlemah. FEMA E-74 mengelompokkan rak penyimpanan sebagai komponen nonstruktural yang memerlukan perhatian terhadap perlindungan gempa. Rujukan ini membantu memahami mekanisme risiko, tetapi desain di Indonesia tetap harus mengikuti standar dan ketentuan setempat.
Kenali dinding yang akan menerima beban
Verifikasi apakah substrat berupa beton, pasangan padat, blok berlubang, beton aerasi, rangka baja atau kayu, panel sandwich, atau papan pada stud. Gunakan gambar as-built, pemindaian, pembukaan uji yang terkendali, atau pengujian yang ditentukan perancang. Ketebalan finishing tidak boleh dihitung sebagai kedalaman angkur struktural. Cari sambungan, rongga, tulangan, tendon, kabel, pipa, dan lapisan kedap air sebelum mengebor.
Dinding yang retak, lembap, korosi, pernah terbentur, atau tidak diketahui konstruksinya perlu diperiksa lebih dahulu. Jangan memasang rak pada dinding tahan api atau panel berinsulasi dengan penetrasi sembarang; lubang dapat merusak fungsi api, udara, uap, dan higienitas. Bila dinding bukan elemen yang dirancang menerima beban rak, pilih sistem berdiri bebas dengan fondasi atau slab yang telah diverifikasi.
Pilih angkur sebagai bagian dari desain
Jenis angkur harus cocok dengan substrat, kondisi retak atau tidak retak, rongga, jarak ke tepi, jarak antar-angkur, ketebalan komponen, lingkungan korosif, dan tuntutan gempa. Data untuk beton tidak boleh dipindahkan begitu saja ke bata berlubang atau panel. Panduan teknis produsen Hilti membedakan solusi dan data desain untuk beton, pasangan, serta gipsum; ini menunjukkan mengapa nama generik “anker dinding” tidak cukup. Gunakan produk dengan data teknis yang berlaku untuk substrat dan aplikasi aktual, tanpa menganggap satu merek atau tipe selalu sesuai.
Perancang perlu menetapkan jumlah, posisi, ukuran, material, embedment, persiapan lubang, torsi atau prosedur pemasangan, dan inspeksi. Untuk angkur kimia, kondisi lubang, pembersihan, suhu, serta waktu curing memengaruhi hasil dan harus mengikuti dokumen produk. Untuk substrat yang mutunya meragukan, pengujian lapangan mungkin diperlukan sesuai rencana insinyur. Pekerjaan ini harus dilakukan pemasang kompeten dan diawasi bila konsekuensi kegagalannya tinggi.
Tata letak harus mendukung operasi aman

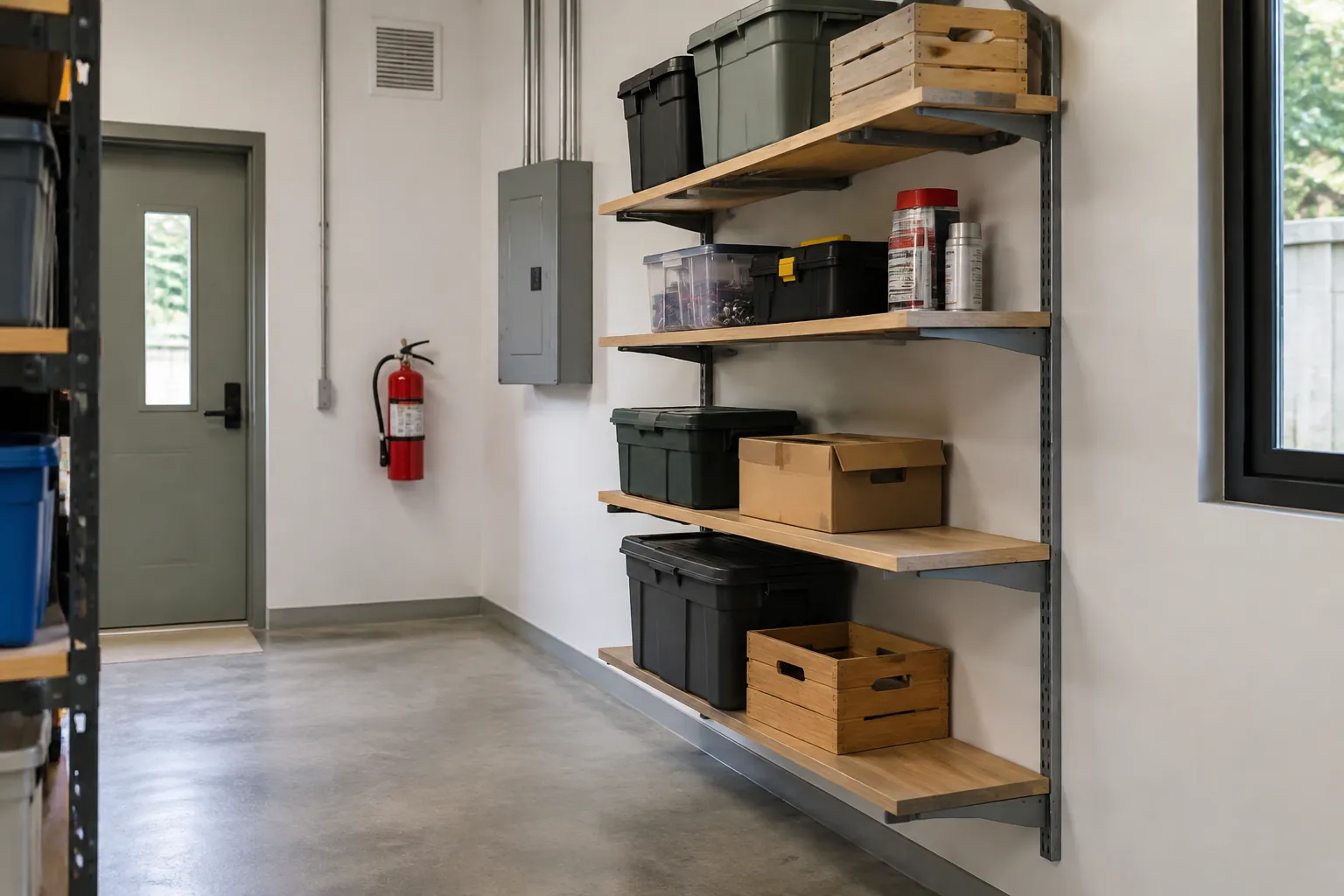

Rak tidak boleh mempersempit jalur evakuasi, menutup panel listrik, menghalangi sistem proteksi kebakaran, menutup ventilasi, atau mengganggu pintu dan inspeksi dinding. Sisakan akses untuk memeriksa angkur, sambungan, kebocoran, dan korosi. Pisahkan rak dari lintasan forklift dengan pelindung yang dirancang; jangan berharap dinding atau bracket menyerap benturan kendaraan.
OSHA mensyaratkan dalam aturan penyimpanan konstruksi bahwa material ditumpuk, dirak, diblokir, dikunci silang, atau diamankan agar tidak meluncur, jatuh, maupun runtuh, dan bahwa lorong dijaga untuk pergerakan yang aman. Itu bukan pengganti regulasi K3 Indonesia, tetapi prinsip pengendalian jatuhan dan akses aman relevan untuk menilai tata letak gudang.
Tempatkan barang berat pada tingkat yang meminimalkan risiko pengangkatan dan ketidakstabilan, selama sesuai desain rak. Gunakan bibir, jaring, palang, atau pengikat barang bila analisis risiko membutuhkannya. Jangan izinkan pekerja memanjat rak atau menggunakan rak sebagai titik tambat kecuali sistem memang dirancang dan disetujui untuk fungsi tersebut.
Terapkan hold point dan inspeksi
Sebelum produksi massal, setujui shop drawing, data beban, detail angkur, serta satu instalasi contoh. Periksa diameter dan kedalaman lubang, pembersihan, posisi pengikat, torsi atau curing, kerataan, pengencangan, dan kerusakan pelapis antikarat sesuai dokumen desain. Beri label kapasitas yang mudah dibaca dan simpan konfigurasi rak yang disetujui. Perubahan tinggi tingkat, penambahan rak, atau pergantian barang harus ditinjau kembali.
Setelah beroperasi, inspeksi rak dan dinding secara berkala serta setelah gempa, benturan, kebocoran, atau perubahan tata letak. Bongkar muatan dan amankan area bila ditemukan rak miring, sambungan longgar, angkur tertarik, las retak, komponen penyok, korosi berat, atau dinding retak dan terkelupas. Perbaikan struktur atau angkur tidak boleh dilakukan dengan menambah sekrup secara coba-coba; minta penilaian perancang atau pemasok sistem yang berkualifikasi.
InteriorDesign.id dapat membantu menyelaraskan penyimpanan vertikal dengan alur ruang gudang. Perhitungan rak, dinding, slab, angkur, gempa, kebakaran, dan keselamatan kerja tetap harus diselesaikan tenaga profesional sesuai kewenangan dan kondisi proyek.
