Detail pemasangan insulasi adalah gambar dan urutan kerja yang menjelaskan apa yang terjadi di tepi, sambungan, serta setiap penetrasi. Material dengan data yang baik bisa kehilangan manfaat bila terpasang dengan rongga, tertekan, atau terpisah dari lapisan pengendali udara. Karena itu keputusan detail harus dibuat sebelum bidang ditutup, bukan hanya diperbaiki setelah ruang selesai. Untuk melihat kerangka instalasi dan konstruksi insulasi secara utuh, baca Panduan Lengkap Instalasi dan Konstruksi Insulasi.
Pertemuan komponen dalam sistem insulasi
Bahan insulasi, pengikat, dan lapisan pengendali udara/uap
Gambar susunan dari sisi luar ke dalam: substrat, lapisan pengendali air dan udara yang relevan, insulasi, pengikat, serta penutup. Beri nama produk yang dipilih pada setiap lapisan dan tunjukkan cara pertemuannya. Fungsi pengendali air, udara, dan uap berbeda; satu bahan tidak otomatis memenuhi semuanya. Baca TDS dan instruksi pemasangan untuk kecocokan substrat, metode pengikat, kondisi aplikasi, serta larangan kontak.
Pada dinding ruang berpendingin di iklim panas lembap, analisis risiko kondensasi berdasarkan susunan dan jalur pengeringan. PNNL memberi contoh dinding AS yang mengalami masalah ketika lapisan penghambat uap tertentu berada pada sisi dingin dari insulasi yang dapat dilalui udara. Gunakan itu sebagai peringatan untuk memeriksa rakitan, bukan sebagai posisi wajib lapisan di semua bangunan Indonesia.
Detail sambungan serta toleransi
Gerakan, celah, penetrasi, serta batas produk

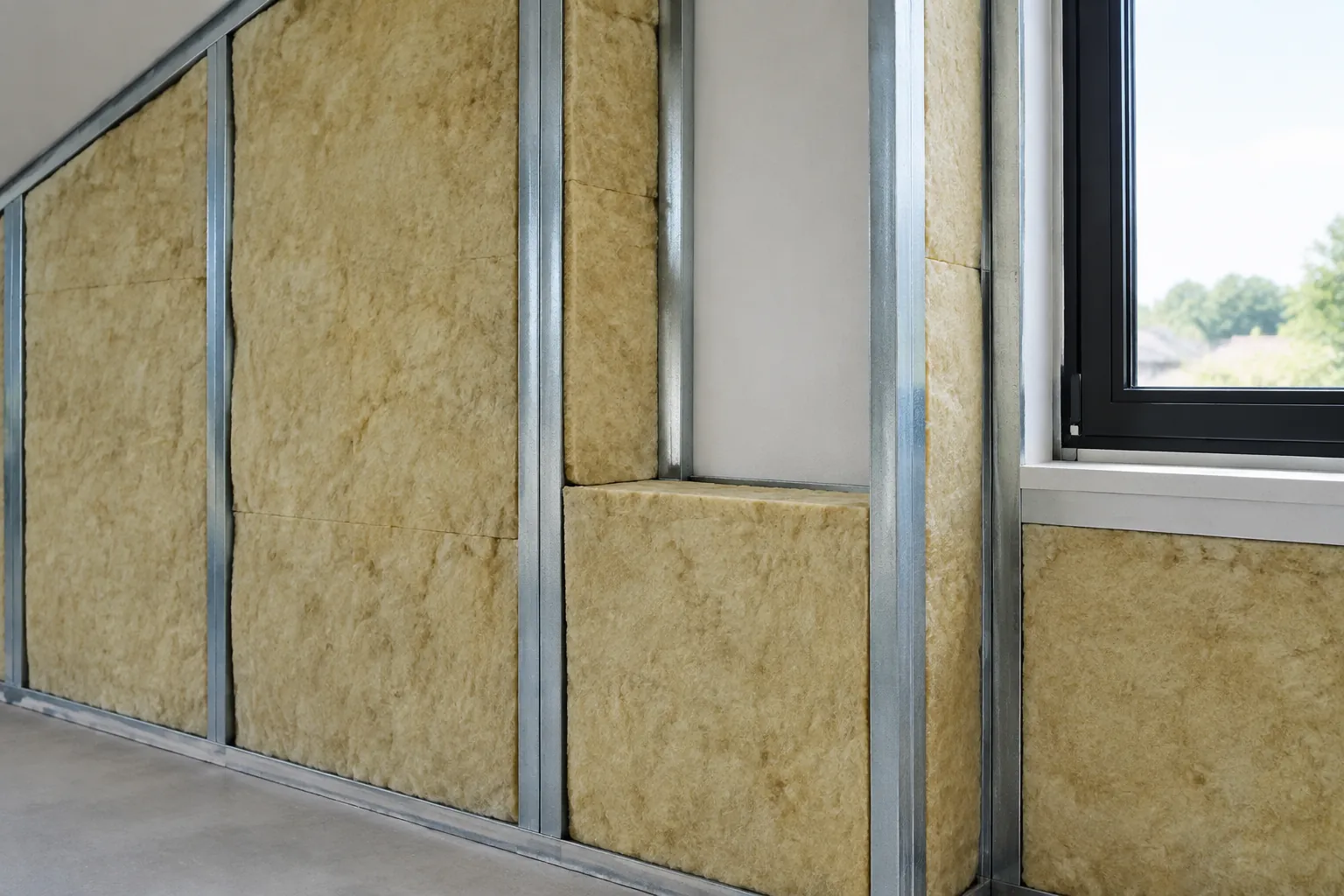

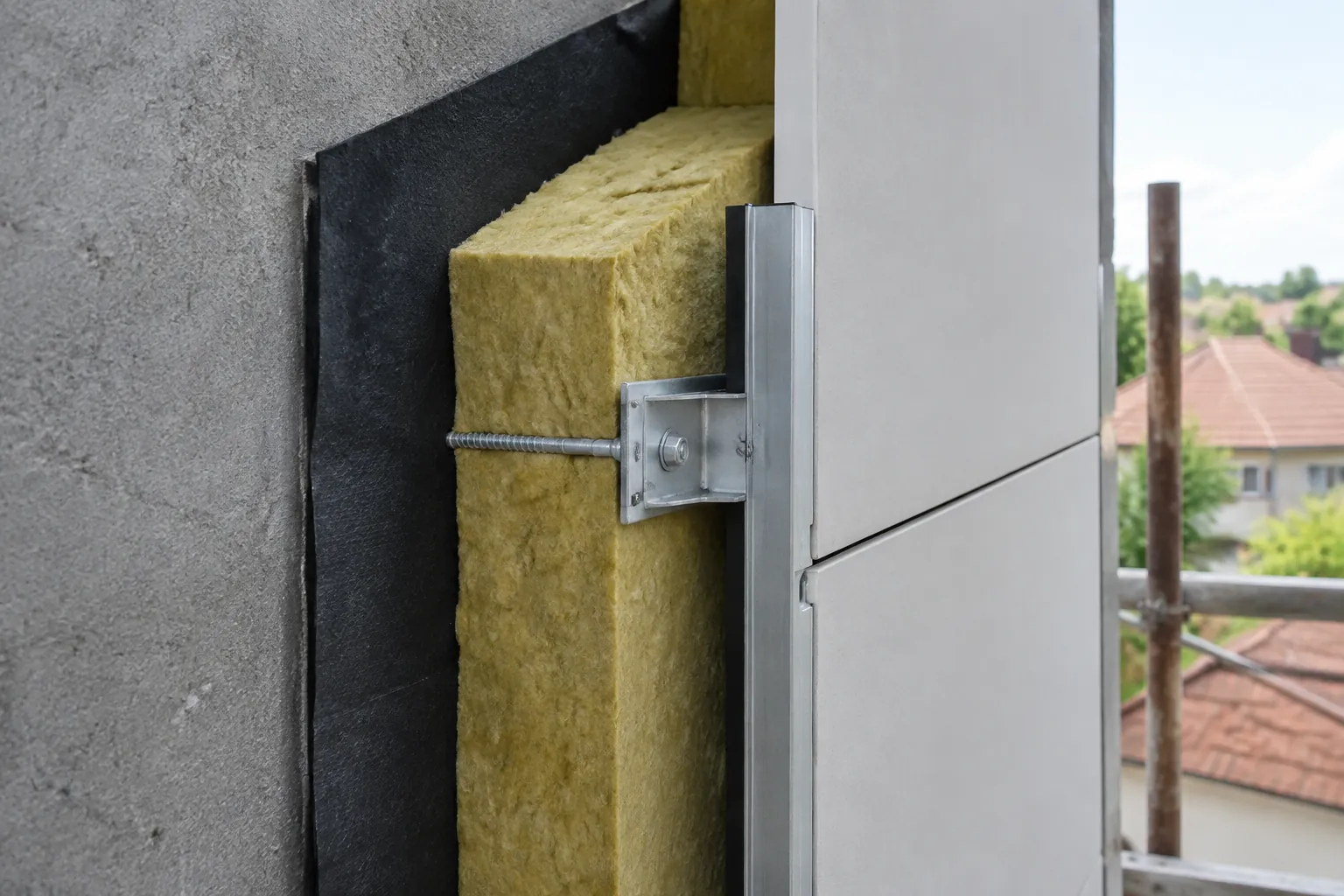

Perlihatkan sambungan antarlembar, tepi dekat rangka, dan perubahan bidang di gambar potongan. Catat gerakan yang diantisipasi oleh desainer dan metode sambungan sesuai produk; jangan menetapkan toleransi angka tanpa sistem yang dipilih. Hindari potongan yang dipaksa masuk sampai bahan yang seharusnya mempertahankan ketebalan menjadi terkompresi. PNNL menyebut celah, rongga, kompresi, dan ketidaksejajaran lapisan sebagai masalah mutu pemasangan.
Setiap pipa, kabel, ventilasi, dan akses servis menciptakan pertemuan khusus. Tentukan siapa membuat penetrasi, siapa mengembalikan kontinuitas, dan bagaimana hasil diperiksa. Jangan menutup akses alat yang kelak perlu dirawat. Bila pengikat menembus lapisan pengendali udara atau air, gunakan detail yang telah disetujui untuk rakitan tersebut. Produk perekat atau pita dengan rupa mirip tidak dapat saling menggantikan tanpa bukti kompatibilitas.
Koordinasi dengan bidang di sekitarnya
Urutan pemasangan dan akses bagian tersembunyi
Atur jadwal pekerjaan rangka, listrik, pipa, insulasi, dan penutup bidang. Sebelum insulasi dipasang, pastikan kebocoran diperbaiki dan permukaan siap menurut instruksi sistem. Setelah instalasi lain selesai, cek kembali apakah ada lubang baru. Insulasi yang tertutup terlalu cepat sulit diperiksa; tetapkan titik henti untuk dokumentasi sebelum tukang penutup melanjutkan.
Pada pertemuan dinding dan plafon, tunjukkan apakah lapisan termal tetap menyambung atau ada perubahan detail yang harus diterima desainer. Untuk kebutuhan akustik, penilaian harus mencakup rakitan dinding atau lantai lengkap dan jalur suara samping; hasil satu bahan bukan jaminan seluruh ruang. Bila rute servis melewati area yang diinsulasi, pastikan penggantian alat nanti tidak memerlukan pembongkaran yang tak terencana.
Memeriksa detail melalui gambar atau mock-up
Pemeriksaan kontinuitas dan verifikasi ketebalan terpasang
Pilih satu potongan yang paling rumit untuk mock-up: misalnya tepi plafon bertemu balok dengan kabel yang melintas. Tunjukkan ukuran nyata produk, cara pengikat, jalur udara, dan penutupnya. Foto sebelum serta sesudah perbaikan celah. Bandingkan hasil terpasang dengan gambar dan dokumen produk, bukan dengan foto inspirasi. Bila produk berubah, perbarui gambar detail dan minta persetujuan sebelum memakai pengganti.
Catat ketebalan terpasang dengan metode pemeriksaan yang sesuai produk dan pada lokasi yang representatif. Jangan menyimpulkan kinerja seluruh bidang dari satu titik. Tanda lembap atau aliran udara yang tidak diharapkan harus diselidiki sebelum lapisan ditutup. Foto saja menunjukkan kondisi visual; jika proyek menuntut uji kinerja khusus, gunakan prosedur yang disepakati oleh perancang.
Berikan nomor pada setiap foto yang cocok dengan denah atau potongan. Ambil gambar dekat untuk sambungan dan gambar lebar untuk menunjukkan lokasinya. Bila koreksi dilakukan, foto ulang dari arah yang sama dan catat produk pengganti yang dipakai. Catatan ini memungkinkan pemeriksa menilai apakah seluruh pertemuan penting sudah terlihat sebelum penutup dipasang, tanpa harus membongkar kembali pekerjaan yang sebenarnya telah benar.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: pemeriksaan kontinuitas; verifikasi ketebalan terpasang; pemeriksaan tanda lembap dan jalur udara
| Detail | Pertanyaan keputusan | Bukti di lapangan |
|---|---|---|
| Tepi dan sambungan | Apakah lapisan tetap menerus? | Foto dan gambar potongan |
| Penetrasi | Siapa memulihkan setelah instalasi lain? | Daftar lokasi serta penanggung jawab |
| Ketebalan | Apakah sesuai produk dan gambar? | Catatan ukur sebelum tertutup |
| Lembap atau jalur udara | Apakah sumbernya sudah ditangani? | Pemeriksaan dan foto perbaikan |
Lembar pemeriksaan ini perlu ditandatangani atau disetujui sesuai tata kerja proyek sebelum penutup dipasang. Simpan kode produk dan revisi gambar yang benar. Jika ditemukan bahan basah, rongga terbuka, atau metode pengikat tak sesuai, tahan penutupan bidang sampai penyebab dan tindakan koreksinya disepakati. Detail tersebut menjaga keputusan desain dapat diwujudkan dan diperiksa di lokasi. Untuk menelusuri panduan lain terkait insulasi, kunjungi InteriorDesign.id.
