Ukuran nominal pada kemasan membantu menghitung pembelian, tetapi tidak membuktikan insulasi akan mengisi rongga atau mempertahankan tebal rancangannya. Ukuran terpasang dipengaruhi bidang yang belum rata, rangka, pengikat, pipa, kabel, dan sambungan. Judul “ukuran dan toleransi” tidak berarti ada satu angka yang wajib untuk semua rumah. Artikel ini menunjukkan data yang harus dipisahkan dan cara memvalidasinya sebelum produk dipesan. Untuk melihat kerangka perencanaan dan spesifikasi insulasi secara utuh, baca Panduan Lengkap Perencanaan dan Spesifikasi Insulasi.
Membedakan ukuran nominal dan kebutuhan nyata
Dimensi produk, pemasangan, operasi, dan servis

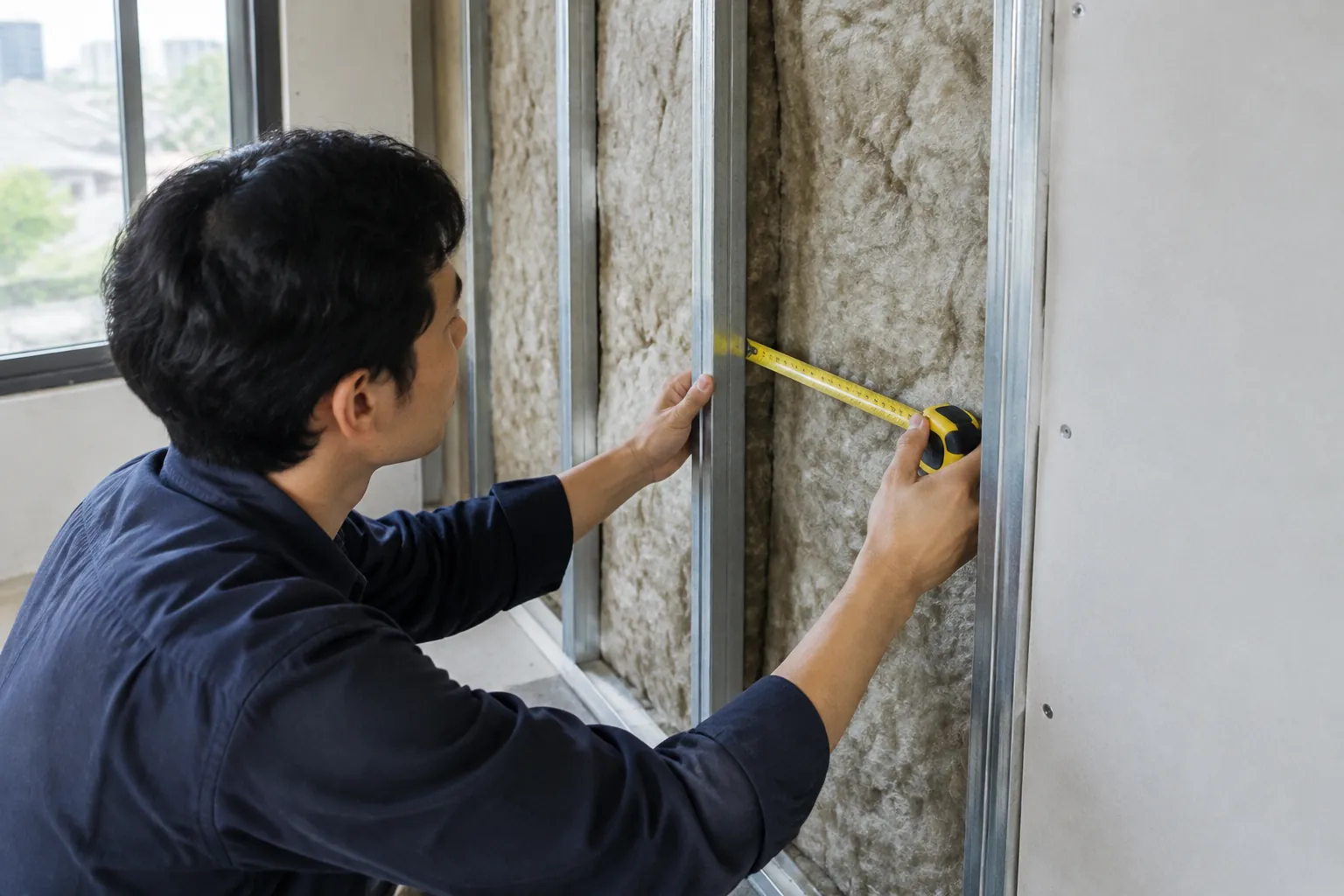

Catat panjang, lebar, serta tebal produk dari TDS varian yang benar, lengkap dengan satuan. Ukur rongga nyata pada beberapa titik setelah bidang dibuka. Jarak antarrangka, kedalaman tersedia, bentuk sudut, dan penetrasi sering berbeda dari gambar lama. Bedakan ukuran bahan yang dibeli, ukuran potongan, dan tebal yang benar-benar terpasang. Jangan memaksa bahan masuk dengan kompresi yang tidak sesuai petunjuk hanya karena ukuran nominal tampak mendekati rongga.
Panduan Building Science Education dari DOE menekankan pemasangan tanpa celah, rongga kosong, kompresi, atau ketidakselarasan dengan penghalang udara. Ini prinsip pemeriksaan, bukan nilai toleransi tunggal. Periksa juga ruang operasi: panel servis harus bisa dibuka, lampu dan kabel tetap dapat diperiksa oleh pihak terkait, dan penutup akhir tidak berbenturan dengan perangkat lain.
Untuk akustik, ukuran bahan isi rongga hanya satu bagian. ROCKWOOL menggambarkan kontribusi bahan dalam sistem; ukuran yang pas tidak otomatis menjamin pintu serta sambungan partisi mengendalikan bunyi. Target bukti perlu dipilih pada susunan yang benar.
Menghubungkan ukuran dengan fungsi
Hambatan panas dan ketebalan serta kontinuitas lapisan
Nilai hambatan panas pada dokumen produk berkaitan dengan produk serta tebal dan keadaan uji yang disebut. Jika tebal diperkecil agar muat tanpa bukti baru, jangan mempertahankan klaim nilai yang sama. Demikian pula, menambah tebal di satu bidang belum tentu memperbaiki hasil bila garis insulasi terputus pada tepi atap, sudut, atau bukaan. Gambarkan kontinuitas sebelum menghitung kebutuhan lembar atau gulungan.
US Department of Energy menempatkan insulasi dalam strategi pendinginan yang juga mencakup peneduh, jendela, ventilasi, dan peralatan. Ukuran bidang yang perlu ditangani mengikuti masalah lokasi, bukan seluruh luas rumah secara otomatis. Tanyakan kapan keluhan panas terjadi dan bidang mana yang berhubungan langsung dengannya.
Pada dinding luar ruang ber-AC, ketebalan dan posisi lapisan dapat memengaruhi suhu dalam susunan dan arah pengeringan. PNNL memberi contoh risiko lapisan penghambat uap sangat kedap pada sisi dalam dinding tertentu di iklim panas-lembap. Jangan mengubah contoh itu menjadi aturan dimensi atau posisi universal. Perancang harus membaca material eksisting, hujan, suhu ruang, dan kemampuan dinding mengering.
Memeriksa toleransi dan koordinasi
Bukaan, pertemuan, serta kondisi bidang aktual
Toleransi yang berguna menyebut apa yang diukur, kapan, dengan satuan apa, pada kondisi dasar seperti apa, dan siapa pemeriksanya. Sebelum menulis angka, identifikasi apakah produk berbentuk papan, gulungan, isi rongga, atau sistem lain; instruksi pasang tiap produk berbeda. Toleransi potong, tebal, dan posisi pengikat tidak boleh dipinjam dari material lain. Jika dokumen produk belum tersedia, tulis “menunggu verifikasi”, bukan angka perkiraan.
Petakan bukaan di sekitar kusen, lubang lampu, ventilasi, pipa, dan kabel. Gambar pertemuan atap-plafon dan dinding agar tidak ada akhir lapisan yang menggantung. Tanyakan apakah penghalang udara perlu berlanjut pada sambungan tersebut dan bagaimana bagian itu bisa diperiksa. Air dari atap atau dinding harus ditangani sebelum bahan menutup bukti; insulasi bukan perbaikan kebocoran.
Koordinasikan jadwal pengukuran dengan pekerjaan lain. Dimensi sebelum pipa dipindah atau plafon lama dibuka mungkin tidak cocok lagi saat pemasangan. Untuk area yang sulit dijangkau, mock-up dapat menunjukkan apakah bahan terpasang tanpa celah atau kompresi berlebih.
Memvalidasi ukuran sebelum pemesanan
Gambar ukur, mock-up, atau perhitungan ahli sesuai risiko
Buat gambar yang memisahkan ukuran lokasi, ukuran potongan, tebal nominal, dan tebal target terpasang berdasarkan produk. Tandai titik pengukuran, penetrasi, serta area yang tetap harus dapat diakses. Minta pemasang mencocokkan gambar dengan rongga yang dibuka, lalu perbarui jumlah bahan sebelum pembelian penuh. Tidak perlu menyebut standar ukuran bila full text dan penerapannya belum diperiksa.
Mock-up di titik paling padat instalasi membantu menilai cara potong, pengikat, sambungan, dan penutup. Untuk sistem kompleks atau risiko kondensasi, perhitungan atau penilaian ahli mungkin diperlukan. Angka desain harus memiliki kondisi penggunaan, satuan, dasar perhitungan, dan pemeriksa yang sesuai. Artikel ini tidak menetapkan nilai tersebut.
Sebelum bidang ditutup, ukur ketebalan pada lokasi yang disepakati dan foto kesinambungan pada sudut serta bukaan. Catat apabila produk basah, bergeser, tertekan, atau rongga kosong. Perbaikan dilakukan sesuai petunjuk sistem, bukan dengan menyembunyikan kekurangan di balik finishing.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: pemeriksaan kontinuitas; verifikasi ketebalan terpasang; pemeriksaan tanda lembap dan jalur udara
- Pisahkan ukuran produk, rongga nyata, potongan, dan ketebalan terpasang.
- Hubungkan tebal dengan nilai produk bersatuan dan fungsi bidang yang dipilih.
- Gambar sudut, bukaan, penetrasi, sambungan, serta akses servis.
- Tetapkan toleransi hanya dari produk dan rancangan dengan pemeriksa yang jelas.
- Validasi gambar ukur atau mock-up sebelum pemesanan luas.
- Periksa kontinuitas, ketebalan terpasang, tanda lembap, dan jalur udara sebelum menutup.
Presisi yang berguna berasal dari ukuran lokasi dan susunan yang benar. Menambahkan angka tanpa konteks hanya menciptakan kepastian semu. Untuk menelusuri panduan lain terkait insulasi, kunjungi InteriorDesign.id.
