Mekanisme engsel jendela ditentukan oleh cara daun berputar, titik tumpu, jalur beban, dan kontrol geraknya. Nama tipe saja belum cukup: dua engsel dengan tampilan mirip dapat memiliki kapasitas, geometri, handedness, dan kebutuhan pengikat berbeda. Untuk memilih atau mendiagnosis, ikuti beban dari kaca dan sash menuju engsel, profil, fastener, lalu struktur bukaan. Tambahkan movement envelope dan arah angin pada gambar supaya kapasitas mekanis tidak dinilai terpisah dari ruang gerak serta kondisi tapak. Topik ini juga dapat ditelusuri melalui panduan jendela.
Butt hinge: sumbu tetap yang mudah dipahami

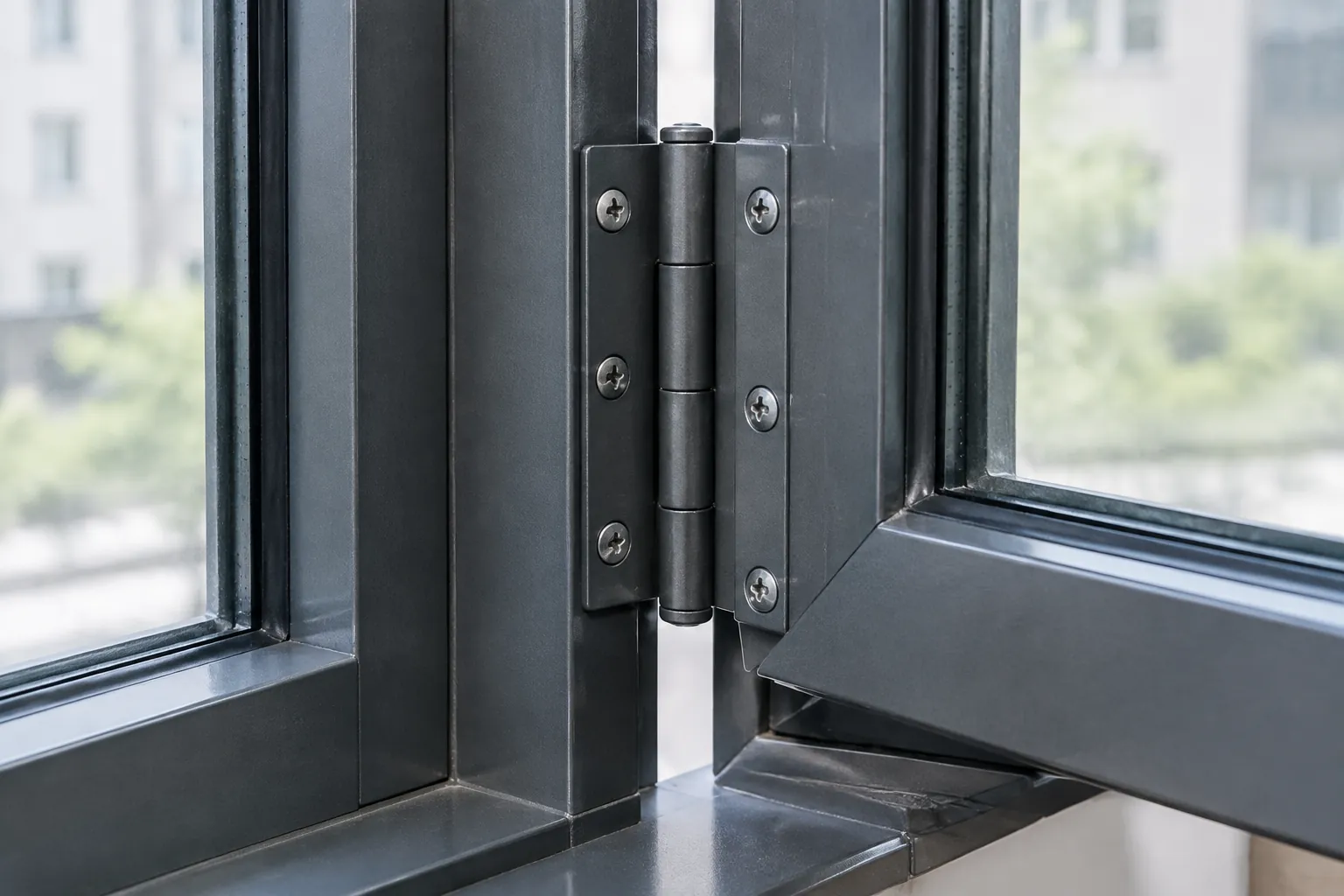

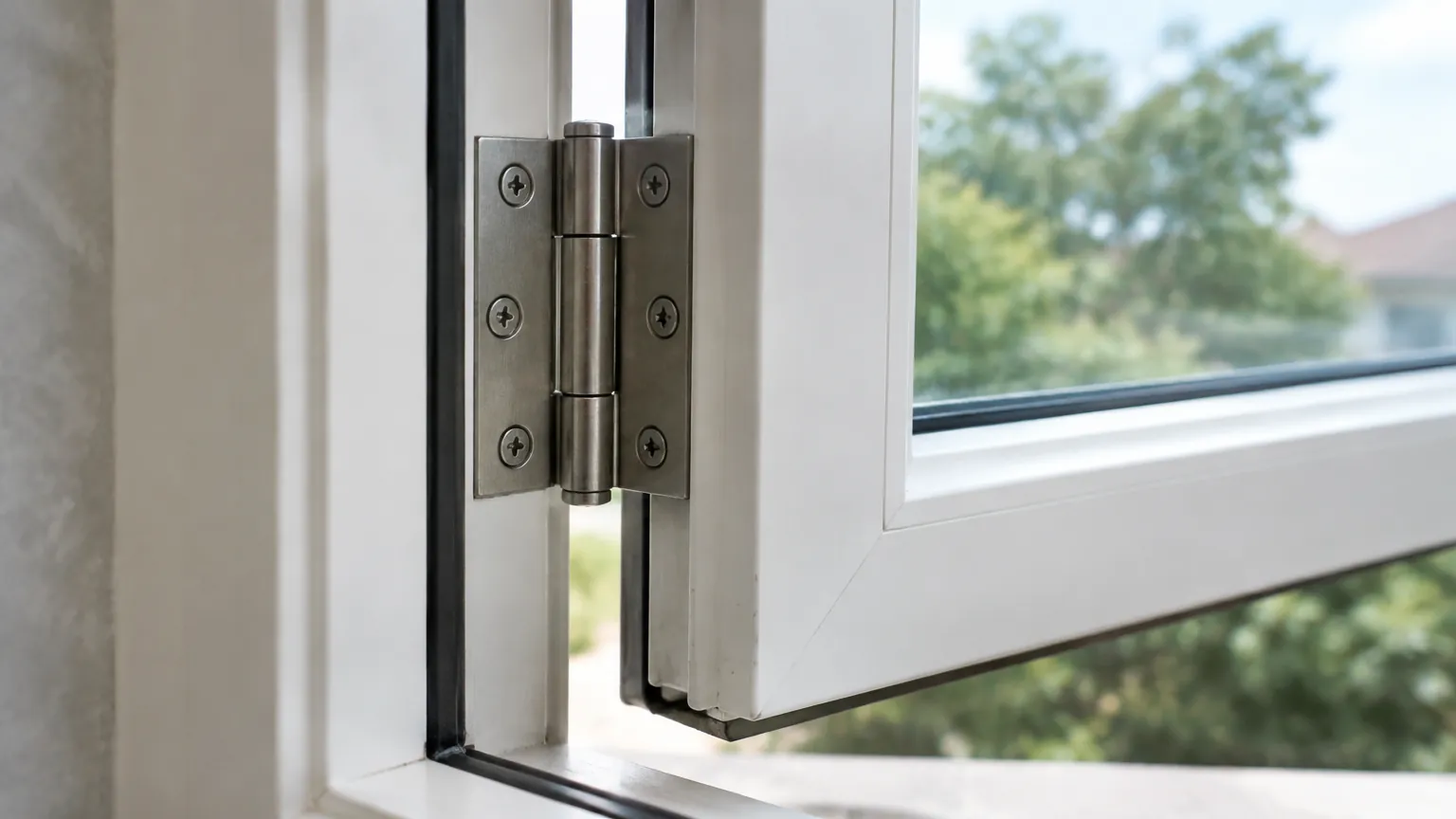

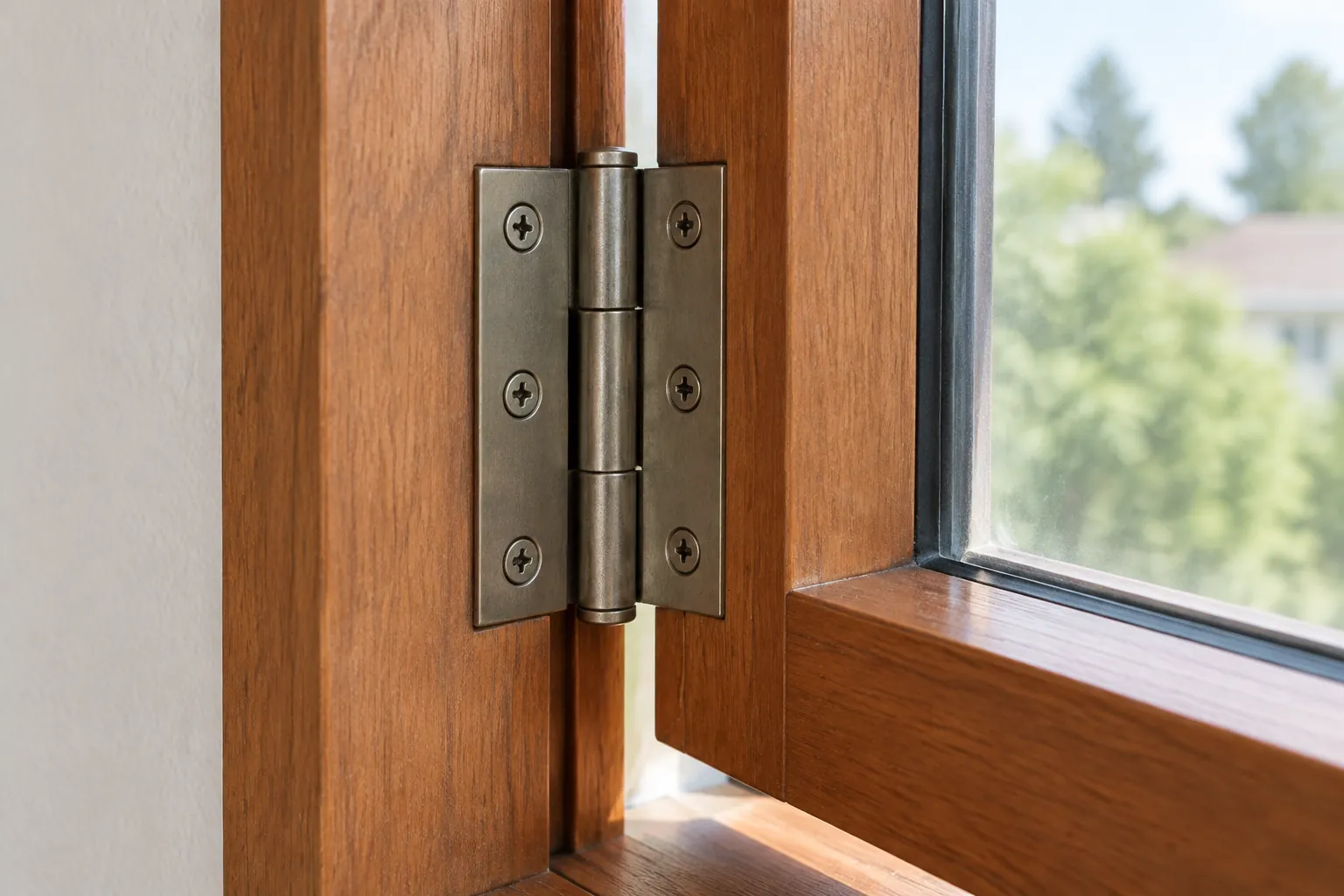

Butt hinge memiliki dua leaf yang berputar pada satu pin. Tipe ini umum pada daun samping, termasuk jendela kayu atau baja tradisional. Posisi pin, lebar leaf, jumlah engsel, tebal material, dan lokasi sekrup memengaruhi clearance serta distribusi beban. Sumbu yang terlalu masuk dapat membuat tepi daun menggesek; terlalu keluar dapat memperbesar celah atau membebani pengikat.
Engsel dengan pin lepas memudahkan servis, tetapi strategi anti-lepas dan keamanan perlu dipikirkan bila pin dapat dijangkau dari luar. Washer atau bearing dapat mengurangi gesekan pada tipe tertentu, namun tidak menggantikan alignment. Jangan menambah shim acak pada satu leaf tanpa melihat pengaruhnya pada seal dan lock.
Friction stay: engsel sekaligus pengontrol gerak
Friction stay memakai beberapa lengan dan slider sehingga sash bergerak keluar sambil bergeser. Mekanisme ini lazim pada casement atau awning modern karena dapat mengontrol posisi buka dan menyediakan jalur pembersihan pada konfigurasi tertentu. Kapasitasnya bergantung pada panjang stay, pola lengan, ukuran dan berat sash, orientasi, serta titik pemasangan.
Gesekan bukan rem keselamatan universal. Angin dapat memberi momen besar, dan slider aus atau kotor dapat mengubah perilaku. Jangan mengencangkan komponen friction melebihi petunjuk untuk menahan daun yang terlalu berat. Bila lengan bengkok, rivet longgar, atau track terangkat, hentikan penggunaan dan ganti sesuai sistem.
Pivot dan centre hinge: pusat putar berpindah
Jendela pivot berputar pada titik di sisi, atas-bawah, atau pusat, memungkinkan bagian daun masuk dan keluar ruang. Keuntungannya dapat berupa pembersihan dan ventilasi yang berbeda, tetapi movement envelope lebih kompleks. Furnitur, tirai, reveal, kasa, dan tubuh pengguna harus berada di luar lintasan.
Pivot memikul beban terpusat sehingga substrate dan pengikatnya kritis. Stop, lock, dan restrictor harus kompatibel dengan arah putar. Jangan memasang aksesori pada jalur yang akan tertabrak daun. Untuk pivot besar atau berat, kapasitas serta detail anchorage perlu ditentukan perancang sistem, bukan perkiraan lapangan.
Continuous dan concealed hinge
Continuous hinge menyebarkan sambungan sepanjang sisi daun, sedangkan concealed hinge menyembunyikan mekanisme dalam profile atau rebate. Continuous hinge dapat membantu distribusi, tetapi tetap memerlukan fastener yang benar pada seluruh panjang dan akses servis. Concealed hinge menjaga tampilan rapi, namun clearance, adjustment range, dan suku cadangnya lebih spesifik.
Jangan menganggap hardware tersembunyi bebas perawatan. Debris, coating, dan air dapat masuk ke recess. Dokumentasikan merek, kode, titik adjustment, dan larangan pelumas. Bila cover harus dilepas, ikuti urutan produsen agar daun tidak kehilangan dukungan.
Hubungkan engsel dengan tipe operasi
DOE membedakan casement berengsel samping, awning berengsel atas, hopper berengsel bawah, serta sliding dan hung. Setiap gerak menghasilkan arah beban dan metode sealing berbeda. Engsel yang sesuai secara dimensi belum tentu cocok bila orientasi atau cara daun menekan gasket berubah.
Engsel juga bekerja bersama stay, operator, handle, lock, dan keeper. Daun yang turun dapat membuat lock berat; lock yang terlalu ketat dapat menambah beban pada engsel. Diagnosis harus menguji operasi tanpa memaksa, pola celah, dan engagement seluruh sistem.
Periksa kondisi, bukan hanya bunyi
Bunyi berderit dapat berasal dari kotoran, korosi, kekeringan pada titik yang memang boleh dilumasi, gesekan daun-rangka, atau fastener longgar. Pelumas salah dapat merusak coating dan menangkap debu. Bersihkan sesuai material dan gunakan produk hanya pada titik yang ditentukan.
Panduan NPS tentang jendela baja menempatkan hardware, screws, bolts, hinges, korosi, bowing, dan misalignment dalam satu inspeksi. Ini mencegah kesalahan umum: melumasi engsel ketika akar masalahnya adalah deformasi atau pengikat.
Gunakan mock-up dan data kapasitas
Sebelum pengadaan, minta batas ukuran dan berat, orientasi, pola fastener, toleransi, siklus uji, material, coating, serta petunjuk servis untuk konfigurasi nyata. Uji satu unit dengan kaca, gasket, lock, dan finishing terpasang. Amati gaya awal, kelancaran, kemampuan menahan posisi, clearance, serta status lock.
Daun besar, lokasi tinggi, kaca retak, engsel bengkok, atau profile lepas harus ditangani profesional berkualifikasi. InteriorDesign.id dapat membantu mengoordinasikan swing, tirai, dan furnitur dengan tampilan ruang; kapasitas, anchorage, keselamatan, dan penggantian engsel tetap mengikuti perancang sistem serta ketentuan lokal.
