Detail pemasangan menentukan bagaimana beban panel diteruskan, bagaimana tepi dilindungi, dan bagaimana air atau gerakan ditangani. Gambar yang hanya menunjukkan bidang kaca transparan belum cukup untuk memesan atau memasang panel. Artikel ini memandu pemeriksaan sambungan panel, frame, tumpuan, dan bidang sekitarnya. Ukuran celah, jenis seal, kapasitas fitting, serta susunan kaca harus diambil dari rancangan dan dokumen produk yang dipilih, bukan dari angka generik. Untuk melihat kerangka instalasi dan konstruksi kaca secara utuh, baca Panduan Lengkap Instalasi dan Konstruksi Kaca.
Pertemuan komponen dalam sistem kaca
Panel kaca, frame dan tumpuan, dan setting block
Mulai dari fungsi bidang: apakah panel diam, menjadi daun buka, menahan risiko jatuh, terpapar hujan, atau dipasang di atas orang. Identifikasi tepi mana yang ditopang, cara panel ditahan agar tidak keluar dari frame, posisi tumpuan, dan jalur beban menuju struktur. Untuk unit kaca insulasi besar, dokumen Vitro TD-140 menekankan rancangan frame yang dapat menopang berat unit, drainase sill, serta setting block yang dipilih dan ditempatkan dengan benar. Contoh dimensi dalam dokumen tersebut berkaitan dengan kasus yang dibahasnya; gunakan data sistem aktual untuk detail proyek.
Setting block bukan ganjalan acak untuk meratakan kaca. Fungsinya terkait penyaluran beban dan menjaga panel pada kedudukan yang dirancang. Minta gambar penampang yang menunjukkan posisi blok, material yang kompatibel, penahan samping, gasket atau seal, serta akses penggantian. Pastikan frame dan dudukan tidak membuat kaca bersentuhan keras dengan komponen yang tidak dimaksudkan. Pemeriksaan ini perlu dilakukan sebelum panel diproduksi dan diulang saat pemasangan.
Pilihan tempered atau laminated tidak dapat diputuskan dari kata “aman” saja. Guardian Glass menjelaskan keduanya mempunyai perilaku pecah yang berbeda; laminated cenderung menahan fragmen pada interlayer sedangkan tempered bisa terurai dan keluar dari frame. Untuk bidang dengan risiko jatuh atau benturan, penanggung jawab desain perlu menetapkan susunan yang cocok bagi aplikasi dan ketentuan setempat. Halaman produsen itu tidak menyetujui tebal panel, bentang, atau detail tumpuan tertentu.
Detail sambungan serta toleransi
Gerakan, celah, penetrasi, serta batas produk

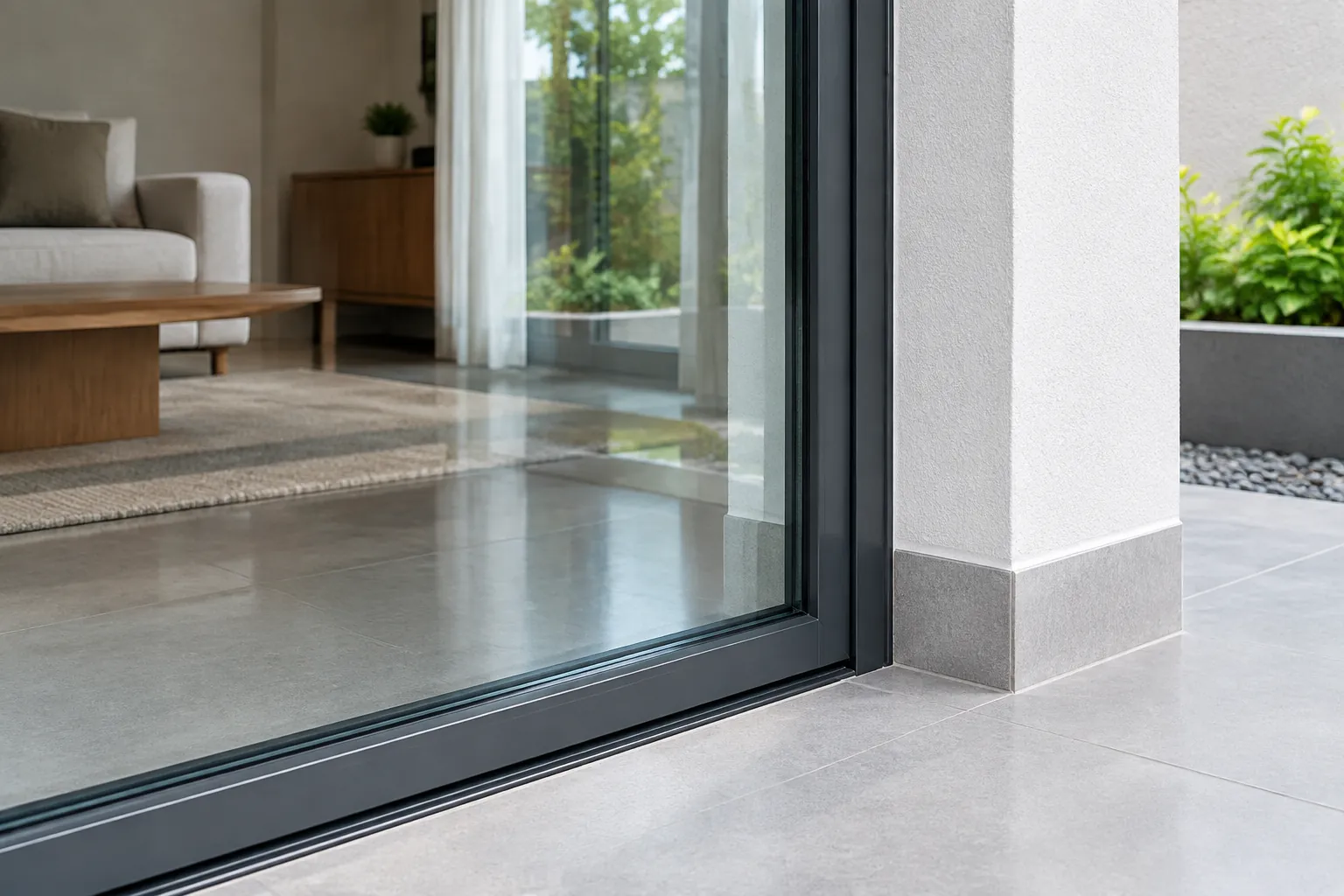

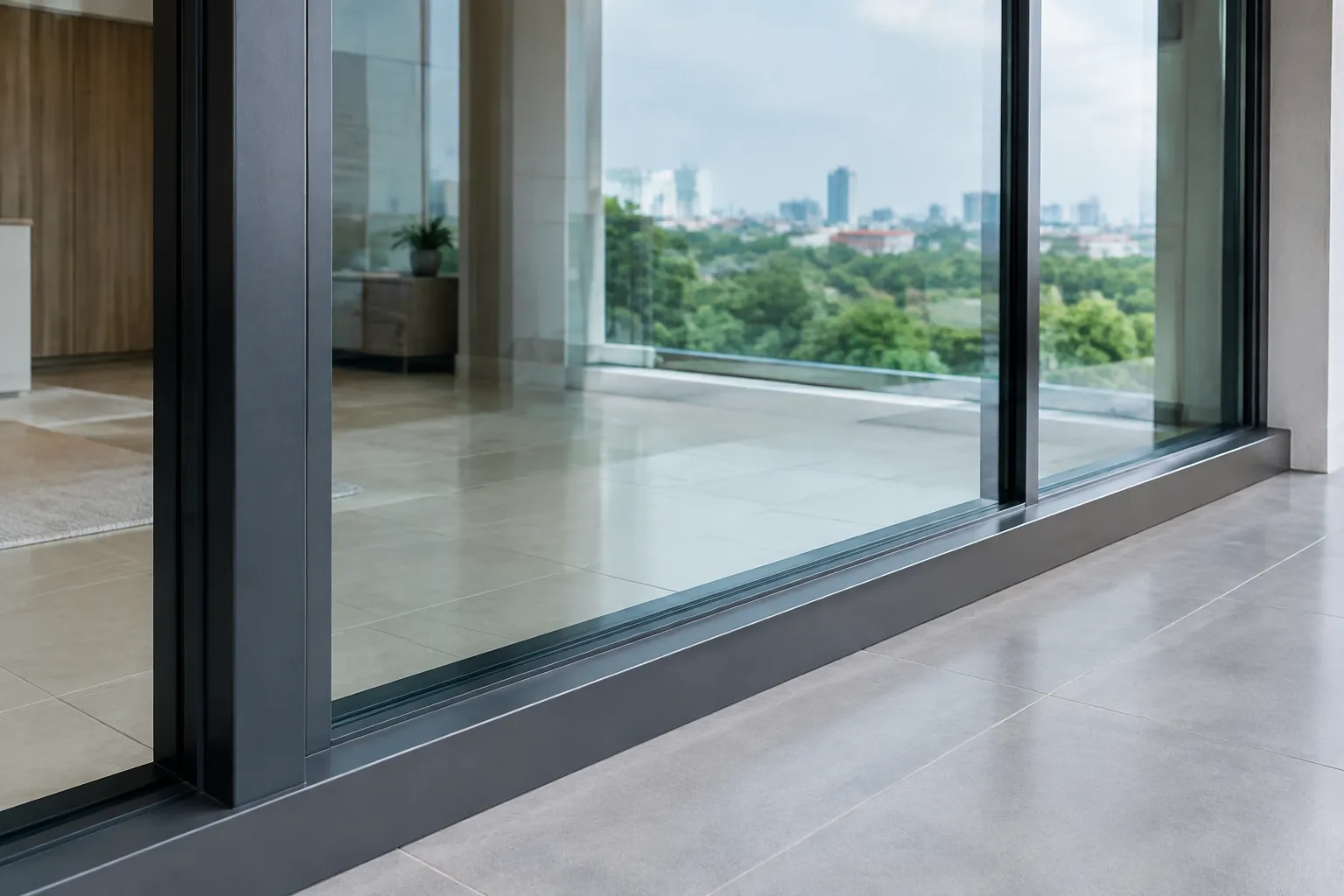

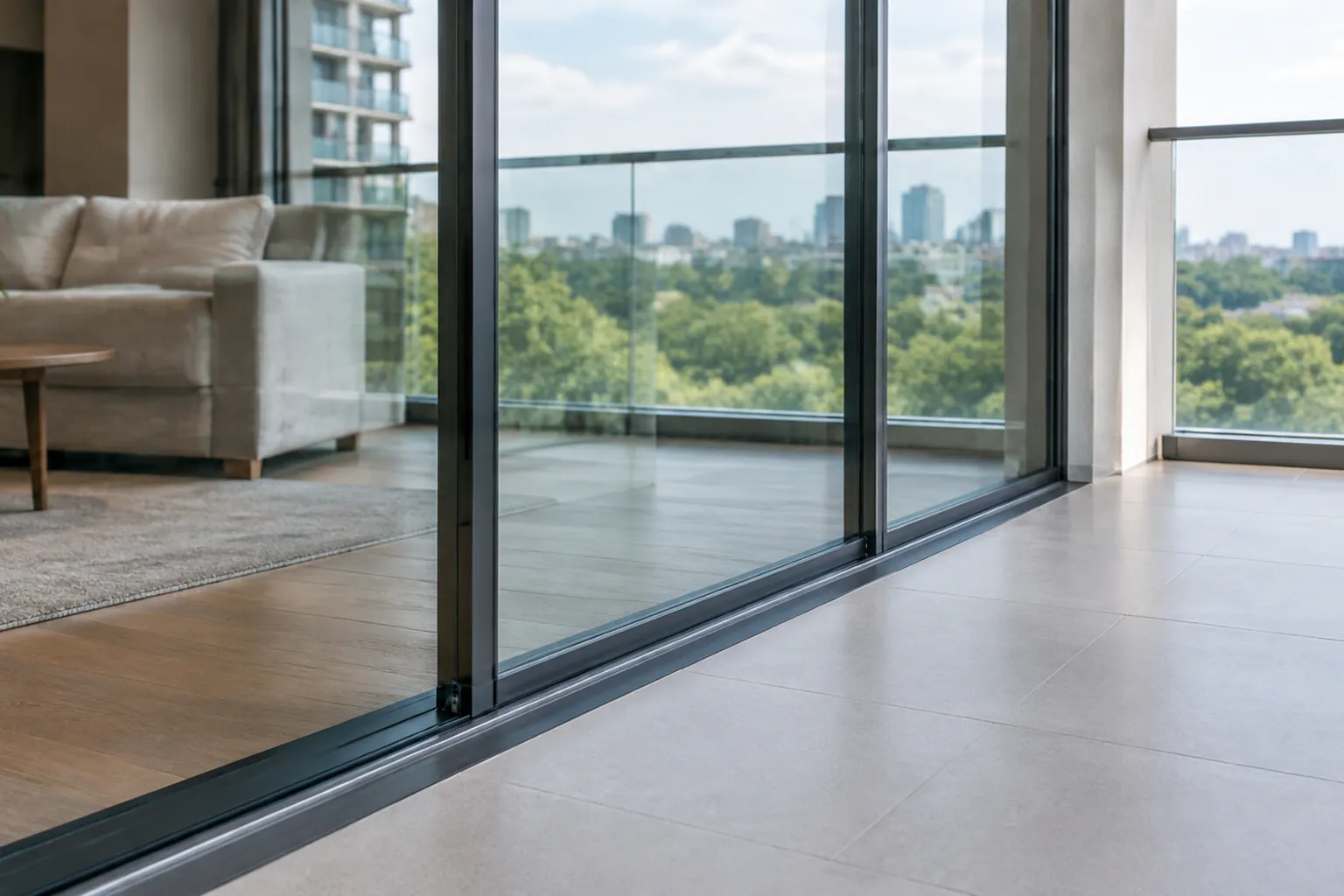

Gambar detail perlu memperlihatkan pertemuan kaca dengan frame dan bidang bangunan, termasuk ruang bagi gerakan yang diperhitungkan perancang. Catat ukuran fabrikasi, kondisi pemasangan, dan toleransi yang disyaratkan oleh sistem terpilih. Jangan menggunakan satu ukuran celah untuk semua jenis frame atau memaksakan panel ke bukaan yang tidak sesuai. Minta pemasang mengukur kondisi aktual dan mengajukan penyesuaian sebelum produksi atau pemasangan, bukan memangkas kaca yang prosesnya sudah tidak memungkinkan.
Lubang, takikan, dan tepi harus dirancang sesuai susunan panel dan metode fabrikasi yang benar. Posisi fitting perlu dikoordinasikan dengan titik tumpuan, gerakan daun, dan kemampuan frame. Data produk yang membuktikan satu konfigurasi tidak otomatis berlaku pada lubang atau susunan lain. Jika detail berubah setelah gambar kerja disetujui, periksa lagi identitas panel, fitting, dan syarat pemasok.
Untuk sambungan luar, detail seal saja bukan rencana pengendalian air yang lengkap. Tunjukkan cara air yang masuk ke area frame ditangani, hubungan dengan lapisan dinding, dan akses pemeriksaan. US EPA membahas pengendalian kelembapan dalam desain, konstruksi, dan pemeliharaan; prinsip ini relevan saat memeriksa detail, tetapi merupakan panduan AS dan bukan spesifikasi universal untuk semua iklim atau dinding Indonesia. Kesesuaian sealant, gasket, dan bahan sekitarnya harus mengikuti sistem produk yang benar.
Koordinasi dengan bidang di sekitarnya
Urutan pemasangan dan akses bagian tersembunyi
Tentukan siapa menyiapkan bukaan, siapa memasang frame, kapan lapisan kedap air atau finishing bertemu frame, dan kapan panel dipasang. Bila tumpuan atau angkur tertutup finishing, buat titik inspeksi sebelum ditutup. Jangan menutup jalur air atau titik servis hanya untuk memperoleh garis visual yang bersih. Untuk renovasi, rekam kondisi lama setelah bukaan dibuka; gambar rencana mungkin tidak menggambarkan substrat yang sesungguhnya.
Koordinasikan panel dengan pintu, tirai, plafon, lantai, serta peralatan yang perlu lewat di sekitar bukaan. Arah buka, handle, stop, dan ruang pembersihan dapat mengubah penempatan fitting. Pada panel besar, cek jalur pengangkutan dari titik penerimaan hingga posisi akhir sebelum fabrikasi. Vitro mengingatkan bahwa penanganan dan penyimpanan unit besar dapat merusak kaca maupun seal bila keliru. Instruksi penanganan model yang dibeli harus menjadi acuan pelaksanaan, bukan sekadar perkiraan lapangan.
Memeriksa detail melalui gambar atau mock-up
Sertifikat dan identitas panel dan pemeriksaan tepi, lubang, dan tumpuan
Periksa gambar kerja dengan menandai tiap panel: kode, lokasi, ukuran pesan, susunan, arah atau sisi yang relevan, metode pemasangan, dan fitting. Cocokkan identitas itu dengan dokumen pemasok yang benar. Mintalah bukti produk yang memang berlaku untuk konfigurasi yang dipesan. Label umum seperti “safety glass” tidak menggantikan pemeriksaan fungsi, perilaku pecah, atau kecocokan desain.
Mock-up atau sampel detail dapat membantu bila pertemuan beberapa bahan sukar dibaca dari gambar. Tentukan lebih dahulu apa yang ingin diuji: tampilan sambungan, akses pemasangan, operasi daun, jalur air, atau prosedur pemeriksaan. Mock-up visual tidak otomatis membuktikan kinerja struktural atau kekedapan seluruh bangunan. Catat batas pengujiannya dan siapa menyetujui perubahan dari sampel ke pekerjaan akhir.
Saat panel tiba, periksa kondisi tepi, lubang, sudut, permukaan, dan tanda pengenal sebelum ditutup dalam frame. Bandingkan setting block, posisi panel, gasket, drainase, serta hubungan dengan finishing terhadap gambar yang disetujui. Dokumentasikan setiap penyimpangan. Jangan menerima perbaikan kosmetik yang menutupi kerusakan tepi tanpa persetujuan penanggung jawab desain dan pemasok.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: sertifikat dan identitas panel; pemeriksaan tepi, lubang, dan tumpuan; uji fungsi serta kekedapan sesuai aplikasi
| Keputusan | Bukti yang diminta | Pemeriksaan lapangan | Tindak lanjut bila belum jelas |
|---|---|---|---|
| Panel dan fungsi | Kode panel, susunan, dokumen produk | Lokasi, tepi, lubang, kondisi permukaan | Tahan pemasangan dan cocokkan pesanan |
| Frame dan tumpuan | Gambar penampang, data sistem | Kedudukan, setting block, penahan, angkur | Minta detail revisi dari penanggung jawab |
| Sambungan luar | Detail jalur air dan bahan seal | Hubungan frame dengan dinding, akses drainase | Periksa sumber air dan metode perbaikan |
| Daun dan fitting | Model serta gambar penempatan | Gerak, penguncian, akses servis | Setel atau ubah sesuai persetujuan desain |
Sebelum serah terima, uji fungsi daun yang bergerak dan pemeriksaan air bila aplikasi memang memerlukannya, dengan metode yang disepakati sejak awal. Simpan gambar akhir, identitas panel, dokumen produk, catatan pemeriksaan, dan instruksi perawatan. Jika detail tidak sesuai atau bukti belum ada, tulis temuan dan penanggung jawab penyelesaiannya. Detail yang dapat dilacak lebih penting daripada klaim umum bahwa pemasangan sudah rapi. Untuk menelusuri panduan lain terkait kaca, kunjungi InteriorDesign.id.
