Kaca bukan pekerjaan yang berdiri sendiri. Panel bergantung pada struktur atau frame, bertemu dinding dan lantai, mungkin bersebelahan dengan utilitas, serta harus tetap dapat dibersihkan atau diganti. Kesalahan sering muncul pada batas dua pekerjaan: ukuran sudah dikunci ketika bukaan belum selesai, drainase tertutup finishing, atau fitting berbenturan dengan plafon. Koordinasi yang baik menetapkan data yang saling dipertukarkan, urutan, dan siapa mengambil keputusan sebelum panel difabrikasi. Untuk melihat kerangka instalasi dan konstruksi kaca secara utuh, baca Panduan Lengkap Instalasi dan Konstruksi Kaca.
Memetakan elemen yang bersinggungan
Struktur, finishing, utilitas, dan akses servis

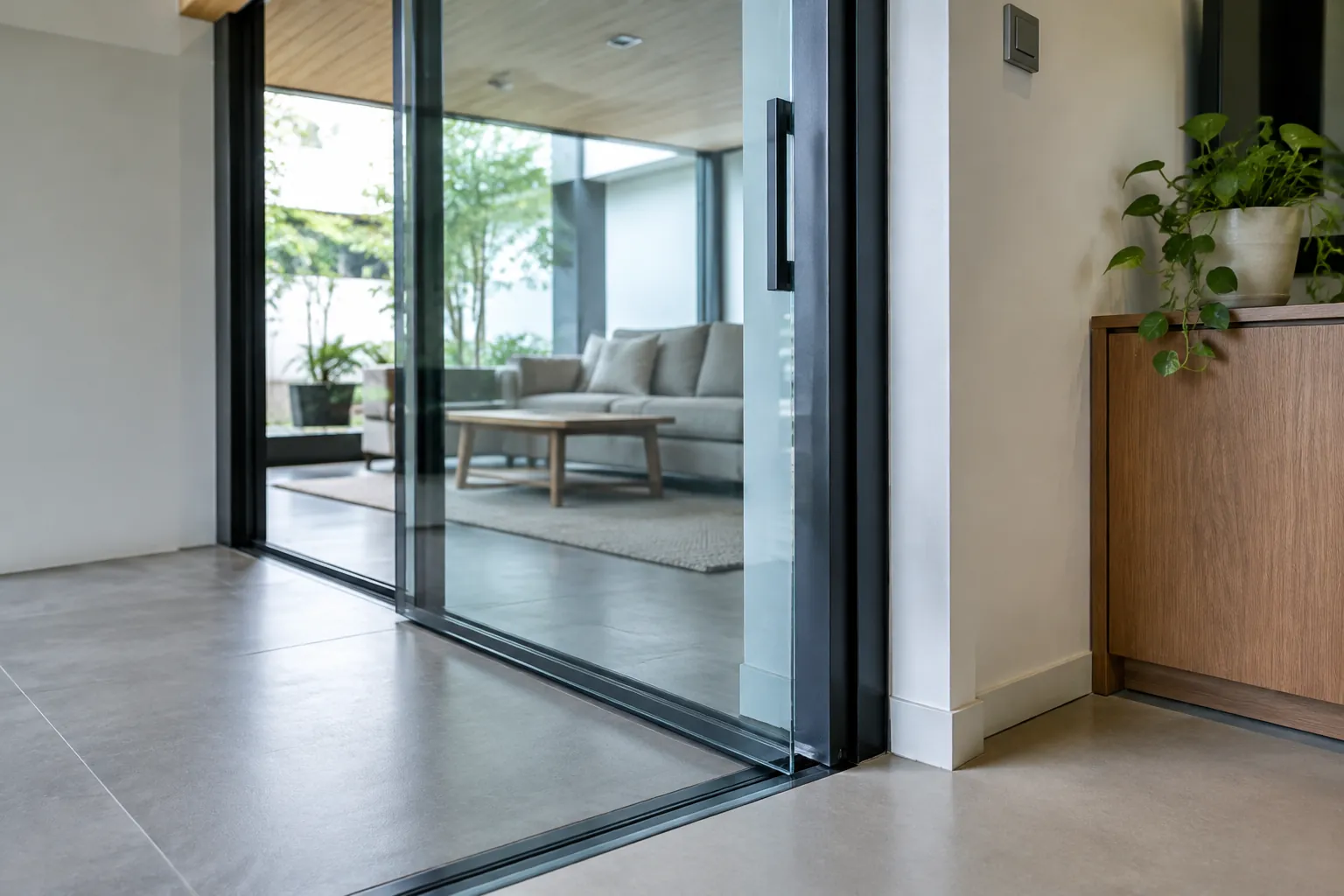

Gambar setiap panel bersama elemen yang menyentuh atau menghalangi jalurnya. Struktur memberi lokasi tumpuan dan batas gerak yang perlu diperhitungkan; frame menahan panel; dinding luar mengelola air; finishing membentuk tepi terlihat. Pada pintu atau sekat, periksa ayunan daun terhadap lantai, plafon, furnitur, serta jalur pengguna. Jika ada kabel, sensor, tirai motor, atau perangkat lain di dekat frame, pastikan akses instalasi dan servisnya tidak tertutup kaca.
Pemetaan dimulai dari fungsi keselamatan. Guardian Glass menjelaskan pola pecah tempered dan laminated berbeda, sehingga lokasi dengan benturan atau risiko jatuh memerlukan keputusan susunan sesuai proyek. Koordinator tidak boleh menukar panel yang sudah ditetapkan perancang hanya agar cocok dengan bukaan yang salah. Artikel produsen itu tidak menetapkan ketebalan atau detail frame Indonesia.
Pada bukaan luar, tandai jalur air dari dinding, ambang, dan frame. Panduan US EPA menekankan pengendalian kelembapan sebagai pekerjaan desain, konstruksi, dan pemeliharaan. Panduan AS tersebut adalah pengingat prinsip: sambungan harus dibahas lintas pemasang, bukan ditinggalkan menjadi urusan pemberi seal terakhir. Detail aktual mengikuti rakitan dan produk proyek.
Menentukan informasi yang harus dipertukarkan
Ukuran, beban, toleransi, serta kebutuhan ruang
Susun satu jadwal bukaan yang disetujui semua pihak: kode lokasi, ukuran bukaan aktual, ukuran pesan panel, elevasi, arah buka, susunan kaca, frame, fitting, dan sisi yang perlu diproses. Bedakan ukuran rencana dari hasil ukur final. Pemasang frame harus mengirim kondisi terpasang kepada fabrikator sebelum panel diproduksi. Perancang perlu menunjukkan siapa memeriksa beban, lendutan, dan tumpuan; pemasang tidak boleh menebak dari luas panel.
Dokumen Vitro TD-140 untuk unit kaca insulasi besar menguraikan pentingnya frame yang mendukung beban, drainase, setting block, dan penanganan unit. Angka contoh dalam dokumen tersebut tidak berlaku umum. Informasi yang harus dipertukarkan ialah berat serta susunan panel nyata, sistem frame terpilih, kapasitas/ketentuan komponennya, dan metode pengangkutan di lokasi. Bila panel berubah, periksa ulang semua komponen terkait.
Catat juga ruang untuk seal, gasket, cover, alat pemasangan, pembersihan, dan penggantian panel. Detail yang tampak cukup pada gambar dua dimensi bisa gagal karena tidak ada ruang untuk memasukkan panel atau melepas fitting. Minta potongan pada titik yang rumit, bukan hanya denah dan tampak.
Menyusun urutan kerja lintas pemasang
Pekerjaan tersembunyi sebelum lapisan akhir
Urutan sederhana adalah: verifikasi substrat dan bukaan, setujui gambar koordinasi, pasang dan periksa tumpuan atau frame, selesaikan detail air yang harus tertutup, ukur final bila diperlukan, baru pasang panel serta finishing akhir. Urutan nyata dapat berbeda menurut sistem, tetapi setiap langkah perlu titik serah. Jangan menutup angkur, setting block, atau jalur drain sebelum pemeriksa yang ditunjuk melihat dan mendokumentasikannya.
Tentukan siapa melindungi panel setelah terpasang ketika pekerjaan dinding atau plafon masih berlangsung. Paparan debu, alat, dan material basah dapat merusak tepi atau permukaan. Pada unit besar, Vitro mengingatkan penanganan dan penyimpanan memengaruhi risiko kerusakan; rencana alat dan jalur masuk harus siap sebelum jadwal kedatangan. Jika akses ternyata tidak cukup, perubahan metode harus disepakati sebelum panel dipaksakan melewati ruang sempit.
Untuk renovasi, buat titik keputusan setelah pembukaan. Kondisi frame atau substrat mungkin berbeda dari gambar lama. Dokumentasikan temuan, revisi detail, lalu tentukan kapan fabrikasi boleh dilanjutkan. Koordinasi ini mencegah panel selesai diproduksi untuk bukaan yang belum terbukti.
Memeriksa benturan melalui gambar gabungan
Detail pertemuan dan penanggung jawab keputusan
Gabungkan gambar struktur, frame, kaca, waterproofing, finishing, utilitas, dan hardware pada potongan yang sama. Tandai benturan yang perlu diputuskan: angkur mengenai jalur utilitas, peneduh menghalangi bukaan, plafon menutup akses servis, atau seal menutup drainase. Tetapkan satu orang atau peran yang menyetujui tiap perubahan, dan simpan versi gambar yang dipakai fabrikator. Catatan rapat tanpa gambar revisi tidak cukup untuk mengubah ukuran pesan.
Jika dua solusi bersaing, nilai fungsi sebelum tampilan: keselamatan, jalur beban, air, operasi, dan servis. Minta pemasok produk memastikan kompatibilitas bahan yang benar. Jangan menyebut gambar koordinasi sebagai bukti bahwa seluruh sistem telah diuji; pemeriksaan lapangan tetap dibutuhkan.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: sertifikat dan identitas panel; pemeriksaan tepi, lubang, dan tumpuan; uji fungsi serta kekedapan sesuai aplikasi
| Pertemuan | Data dari pihak terkait | Titik pemeriksaan | Penanggung jawab keputusan |
|---|---|---|---|
| Struktur–frame | Bukaan, beban, angkur | Sebelum frame tertutup | Perancang sistem |
| Frame–kaca | Ukuran, susunan, block, gasket | Sebelum dan saat panel datang | Pemasang/desainer |
| Frame–dinding luar | Jalur air, seal, drain | Sebelum finishing akhir | Koordinator/detailer |
| Kaca–utilitas/finishing | Ayunan, akses servis, tepi | Uji fungsi dan serah terima | Koordinator proyek |
Sebelum serah terima, cocokkan identitas panel dengan gambar, periksa tepi dan lubang yang dapat dilihat, serta bukti tumpuan yang telah didokumentasikan. Uji fungsi dan kekedapan hanya dengan metode yang sesuai aplikasi serta disepakati. Simpan daftar benturan yang terselesaikan dan perubahan yang masih terbuka agar tidak hilang saat pekerjaan ditutup. Untuk menelusuri panduan lain terkait kaca, kunjungi InteriorDesign.id.
