Ukuran kaca sering ditulis sebagai dua angka pada daftar belanja, padahal ada beberapa ukuran yang berbeda: bukaan bangunan, ruang frame, panel yang diproduksi, posisi lubang, dan area gerak hardware. Toleransi juga berbeda menurut proses fabrikasi dan sistem pemasangan. Artikel ini membantu menelusuri angka dari survei hingga pesanan tanpa memberikan ukuran universal yang tidak mungkin aman untuk semua aplikasi. Nama slug historis “standar ukuran” tidak mengubah kebutuhan perhitungan proyek. Untuk melihat kerangka perencanaan dan spesifikasi kaca secara utuh, baca Panduan Lengkap Perencanaan dan Spesifikasi Kaca.
Membedakan ukuran nominal dan kebutuhan nyata
Dimensi produk, pemasangan, operasi, dan servis

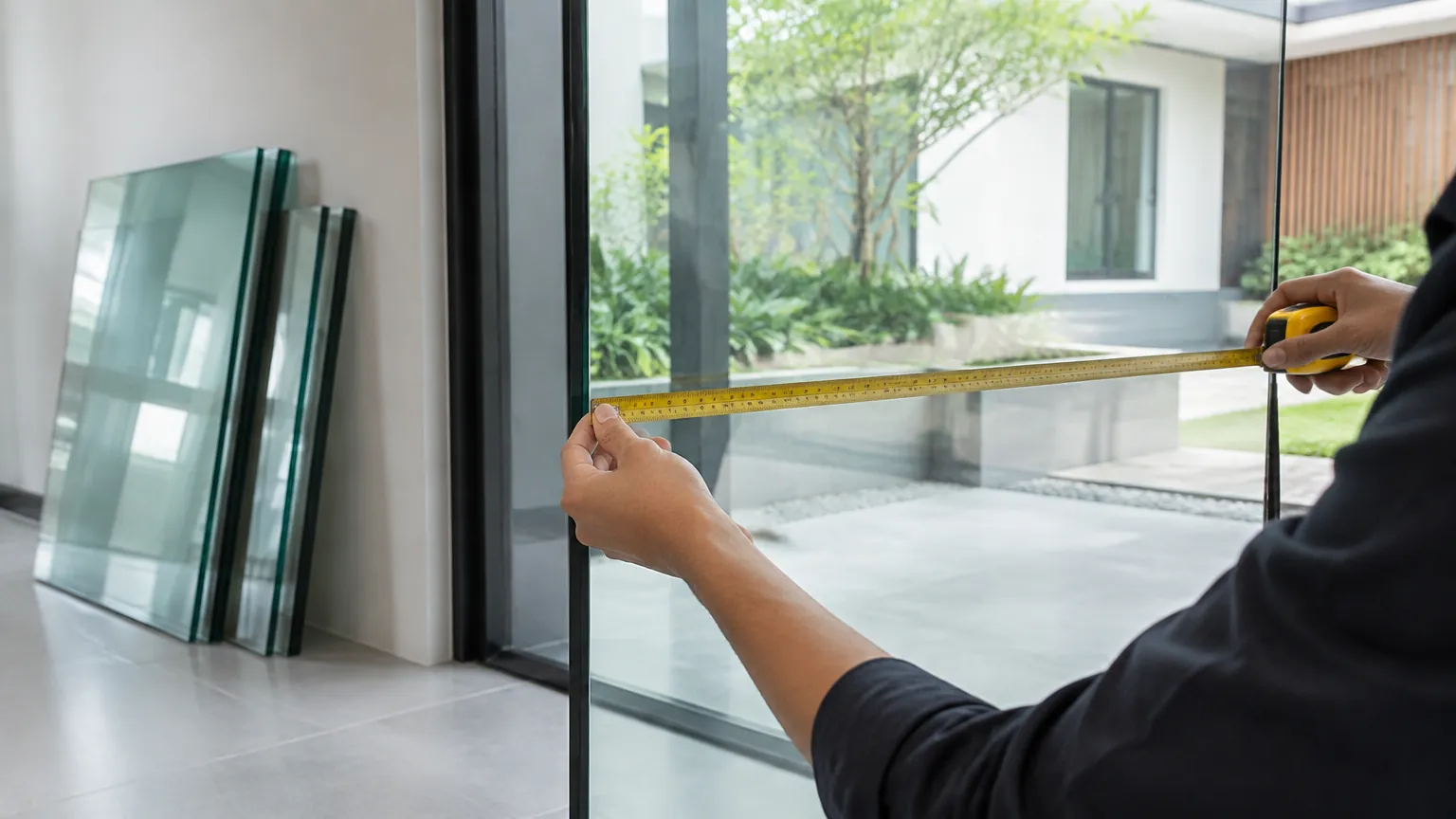

Tentukan titik acuan pengukuran. Ukuran bukaan kasar pada dinding bukan ukuran bersih kaca. Frame, gasket, seal, setting block, ruang gerak, serta detail sambungan memakai ruang. Untuk unit yang dapat dibuka, cek sapuan daun, handle, engsel, dan jalur orang. Untuk panel tetap, cek cara pemasangan dan penggantian kelak. Pengurangan ukuran agar panel “pasti masuk” pun tidak boleh diputuskan tanpa memeriksa tumpuan dan seal.

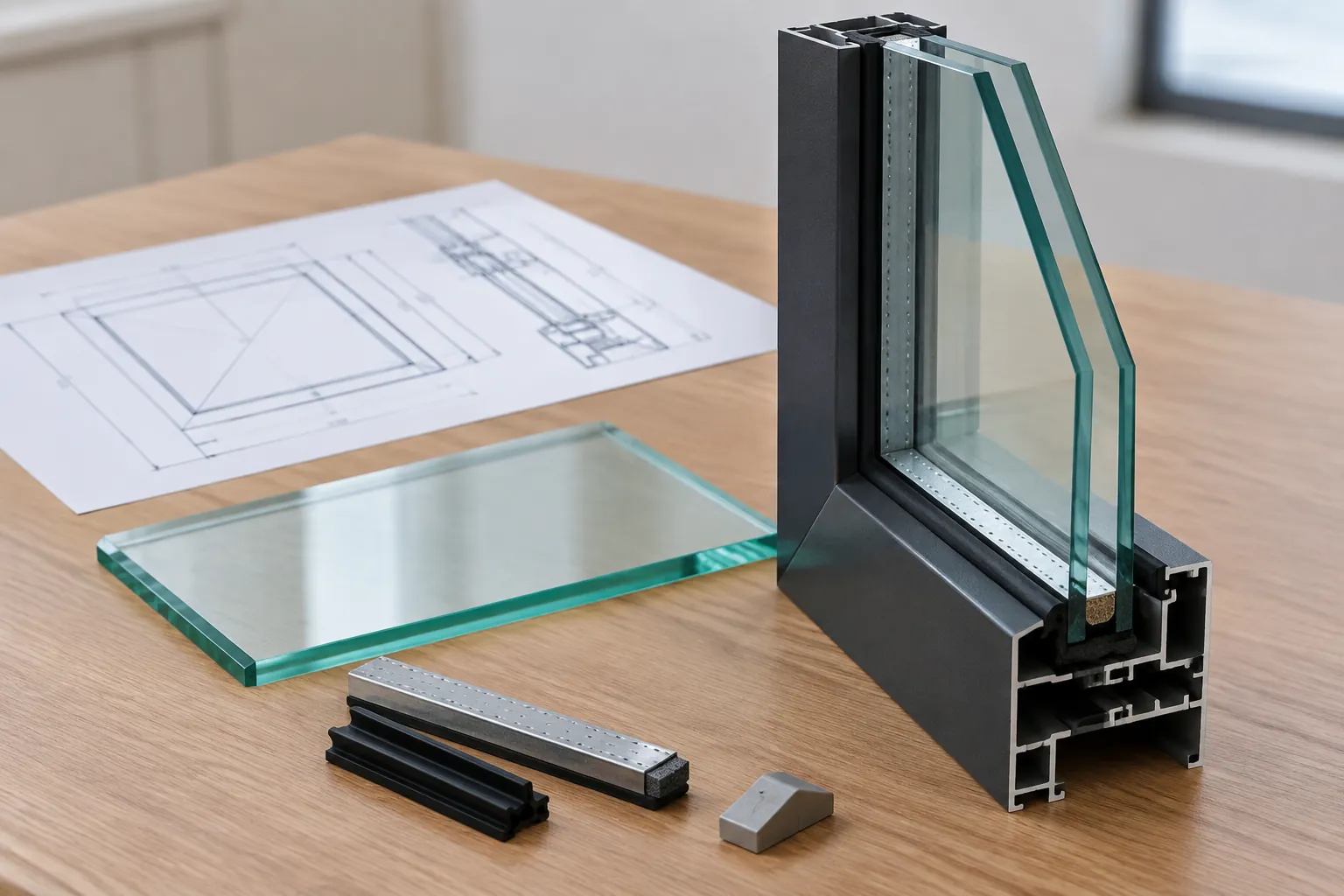

Buat sketsa dengan tiga lapisan: dimensi bukaan terukur, dimensi frame atau modul sistem, dan dimensi panel kaca yang dipesan. Tambahkan lokasi lubang, potongan, tepi, dan sisi coating bila relevan. Tulis satuan dan arah ukur pada gambar; angka tanpa referensi bidang mudah ditafsirkan berbeda oleh surveyor dan fabrikator. Jika bukaan tidak siku, catat beberapa titik ukur dan serahkan penyelesaian ukuran kepada perancang sistem, bukan mengambil rata-rata secara otomatis.
US DOE menjelaskan bahwa pilihan jendela melibatkan kaca sekaligus frame, spacer, dan operasi. Itu mendukung perlunya melihat ukuran sebagai bagian sistem, walaupun dokumen AS tersebut tidak memberikan toleransi untuk proyek ini. Angka final harus berasal dari survei, gambar produk, serta perhitungan yang relevan.
Menghubungkan ukuran dengan fungsi
Fungsi keselamatan dan pola pecah serta ukuran panel serta tumpuan

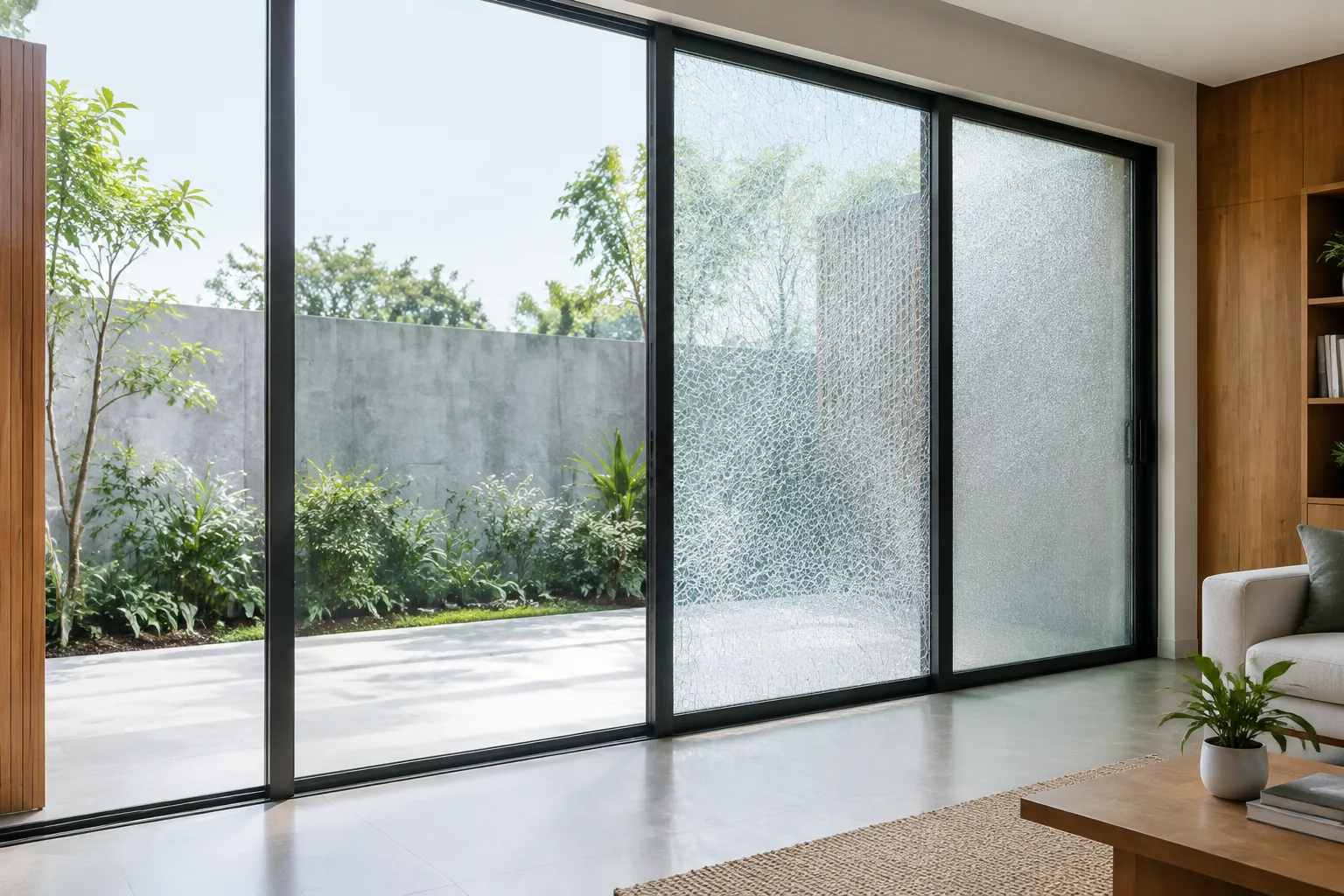

Panel yang lebih besar atau berbeda tumpuannya dapat memiliki tuntutan yang berbeda walaupun memakai bahan kaca bernama sama. Tentukan fungsi keselamatan sebelum menghitung dimensi. Guardian Glass menerangkan perbedaan pola pecah tempered dan laminated serta menyatakan pilihan perlu mempertimbangkan aplikasi, perhitungan, dan aturan setempat. Kaca yang pecah menjadi fragmen kecil tidak selalu tetap menutup bukaan; susunan yang menahan fragmen pun harus dinilai bersama tumpuannya.
Diskusikan beban, bentuk panel, tepi, lubang, serta posisi support dengan desainer dan fabrikator. Jangan memindahkan ketebalan dari panel tetangga atau proyek lain. Panel dekat pintu, pada area dengan risiko jatuh, atau berada di atas orang mungkin memerlukan penilaian berbeda. Hasilnya harus tercatat pada gambar kerja dan bukti produk, bukan tersimpan sebagai asumsi lisan.
Ukuran juga memengaruhi fungsi cahaya dan panas, tetapi bukan satu-satunya variabel. Orientasi, peneduh, frame, dan jenis kaca ikut menentukan pengalaman ruang. PNNL menunjukkan penutup jendela dapat mengubah cahaya dan panas matahari. Kerangka itu berasal dari AS; tidak ada ukuran jendela ideal tropis yang dapat disimpulkan tanpa data lokasi.
Memeriksa toleransi dan koordinasi
Bukaan, pertemuan, serta kondisi bidang aktual
Pisahkan tiga toleransi: variasi fabrikasi panel, variasi bukaan/frame di lapangan, dan ruang pemasangan yang diperlukan sistem. Nilainya harus datang dari dokumen produk, gambar kerja, dan penilaian perancang; jangan menjumlahkan angka acak dari standar berbeda. Jika satu bagian menuntut ketepatan lebih tinggi, sepakati siapa yang mengukurnya dan kapan. Pada renovasi, perubahan finishing atau perbaikan dinding dapat mengubah bukaan setelah survei pertama.
Koordinasikan urutan kerja. Frame harus siap dan kondisinya terverifikasi sebelum ukuran panel final dilepas untuk produksi. Tanyakan apakah dinding menerima air, apakah seal dan drainase punya ruang yang cukup, serta bagaimana panel dapat diangkat ke lokasi. Panduan US EPA tentang kelembapan mengingatkan bahwa kontrol air melibatkan assembly bangunan. Kesalahan pertemuan frame dan dinding tidak dapat diperbaiki hanya dengan mengecilkan kaca.
Tuliskan titik pemeriksaan: surveyor memverifikasi bukaan, perancang menyetujui detail frame dan tumpuan, fabrikator meninjau kemampuan produksi, pemasang memeriksa akses dan urutan. Jika ada ketidaksesuaian, terbitkan revisi gambar dengan nomor baru. Jangan membiarkan dua versi ukuran beredar sekaligus.
Memvalidasi ukuran sebelum pemesanan
Gambar ukur, mock-up, atau perhitungan ahli sesuai risiko
Gambar ukur akhir menunjukkan kode panel, lokasi, dimensi yang dipesan, satuan, tepi, lubang, orientasi, susunan, dan referensi ke detail frame. Minta pihak yang bertanggung jawab menandatangani atau menyetujui revisi final. Untuk kondisi kompleks, mock-up dapat membantu memeriksa ruang pemasangan serta tampilan sambungan; ia tidak menggantikan perhitungan keselamatan. Panel berisiko tinggi memerlukan pemeriksaan ahli sesuai fungsi dan ketentuan lokasi.
Uji logika gambar sebelum pesanan: apakah panel dapat diangkut melalui bangunan, apakah hardware punya ruang gerak, apakah tepi mendapat tumpuan, dan apakah seal dapat dipasang serta diperiksa? Jika ukuran dikurangi, apakah fungsi kaca dan tampilan masih terpenuhi? Semua perubahan perlu dikembalikan ke satu gambar final. Jangan menambal selisih di lapangan dengan bahan tambahan yang tidak termasuk sistem tanpa persetujuan desain.
Setelah panel tiba, cocokkan identitas dan ukuran dengan gambar, lalu periksa tepi serta lubang sebelum diangkat. Catat kerusakan atau selisih. Setelah terpasang, uji fungsi unit bergerak dan kekedapan bila terkena cuaca. Pemeriksaan itu menutup rantai dari angka survei ke fungsi terpasang.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: sertifikat dan identitas panel; pemeriksaan tepi, lubang, dan tumpuan; uji fungsi serta kekedapan sesuai aplikasi
- Ukuran bukaan, frame, dan panel dibedakan pada gambar dengan satuan serta acuan.
- Fungsi keselamatan dan cara pecah dinilai bersama ukuran serta tumpuan.
- Toleransi fabrikasi dan ruang pemasangan berasal dari sistem yang dipilih.
- Versi gambar final disetujui sebelum panel diproduksi.
- Identitas, ukuran, tepi, lubang, dan tumpuan diperiksa saat barang datang.
- Buka-tutup dan kekedapan diuji sesuai aplikasi.
Jika satu ukuran belum memiliki dasar survei atau pemeriksa, jangan memesan dengan asumsi “ukuran standar”. Lengkapi data yang hilang dan periksa ulang gambar sebelum fabrikasi. Untuk menelusuri panduan lain terkait kaca, kunjungi InteriorDesign.id.
