Pilihan exhaust dapur harus mengikuti menu dan peralatan yang benar-benar dipakai. Kipas besar tidak otomatis menangkap asap di sumbernya, sementara aliran udara yang terlalu mengganggu dapat membawa bau ke ruang makan. Pemilik menyiapkan data operasi; perancang mekanikal mengubahnya menjadi rancangan, lalu kinerja sistem diuji dengan alat masak menyala. Untuk melihat kerangka area bar, dapur, dan area cuci secara utuh, baca Area Bar, Dapur, dan Area Cuci.
Beban panas, uap, asap, dan lemak
Daftar setiap alat masak: jenis bahan bakar, metode memasak, frekuensi, durasi, dan kemungkinan dipakai bersamaan. Menumis, menggoreng, merebus, atau memanggang menghasilkan campuran panas, uap, asap, dan lemak yang berbeda. Tambahkan skenario puncak dari menu, jumlah pesanan, serta staf. Jika satu alat belum dipilih, tandai kapasitasnya sebagai data terbuka; ukuran hood atau kipas belum layak dikunci.
Panduan UK Health and Safety Executive untuk dapur katering meminta informasi menu, jumlah alat, staf, serta puncak kegiatan dalam perencanaan ventilasi. Itu panduan Inggris, bukan peraturan atau angka kapasitas Indonesia. Gunakan sebagai daftar pertanyaan kepada perancang, terutama jika dapur berada dekat ruang makan atau bangunan lain. Pada alat berbahan bakar, kebutuhan udara pembakaran dan keselamatan gas memerlukan penilaian ahli setempat sesuai produk dan aturan Indonesia, tanpa menyalin ketentuan gas Inggris.
Penangkapan pada sumber serta rute duct

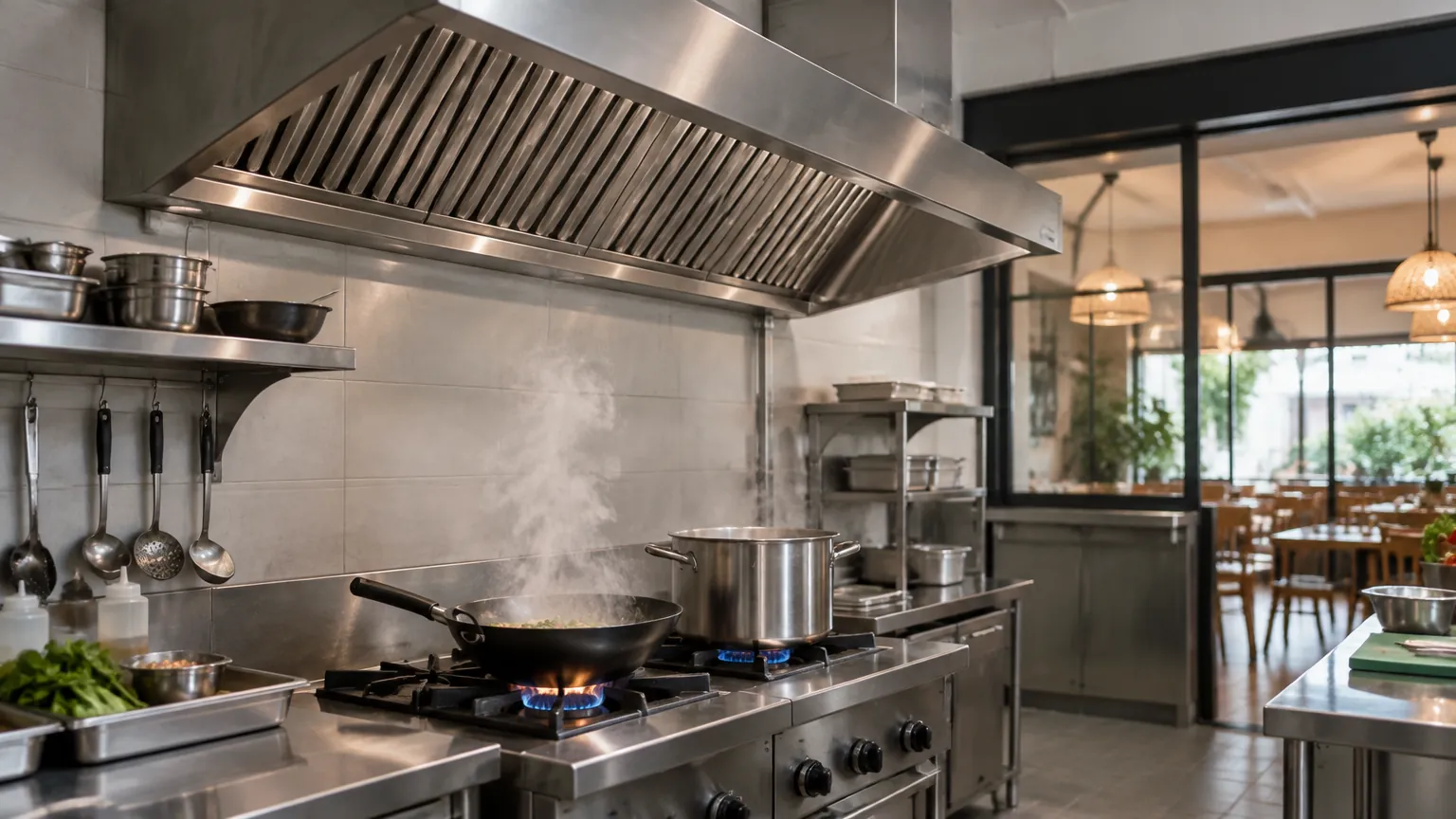

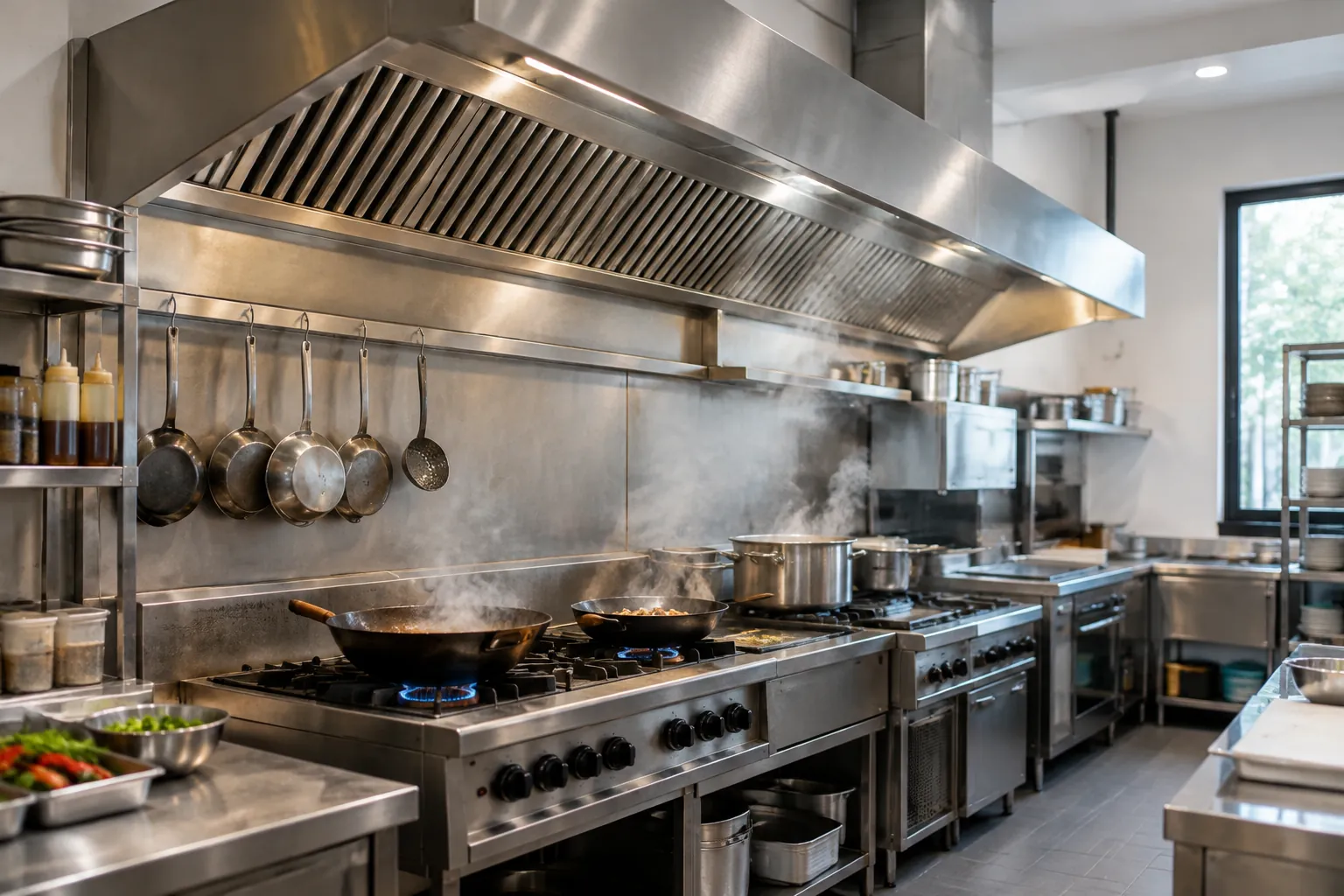

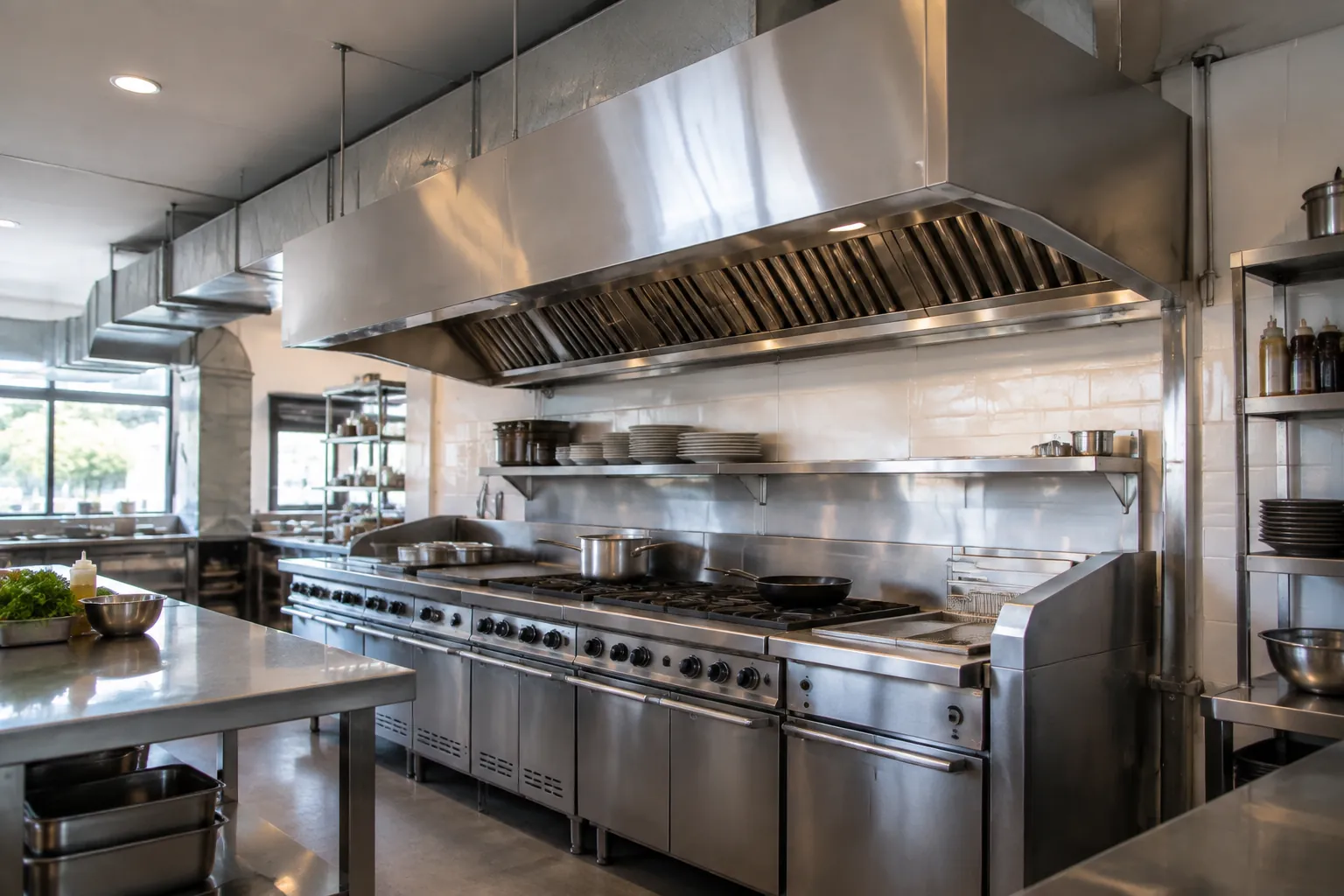

Tunjukkan posisi alat panas pada denah dan potongan, lalu periksa apakah canopy atau metode penangkapan lain dapat menangkap emisi sebelum menyebar. HSE menekankan penangkapan di sumber dan mengingatkan agar ukuran canopy, aliran udara, serta akses pembersihan duct dan filter lemak dipertimbangkan bersama. Desain akhir harus mengikuti bentuk alat, ruang kerja juru masak, langit-langit, dan bangunan nyata. Memilih kapasitas fan dari luas lantai saja tidak menunjukkan apakah asap tertangkap.
Gambar rute duct dari hood ke pembuangan luar, termasuk belokan, akses inspeksi, bagian yang dapat dibersihkan, dan lokasi fan. Tinjau apakah rute melewati area yang sulit diakses atau berpotensi mengganggu penghuni lain. Lokasi pembuangan perlu dinilai agar asap dan bau tidak masuk lagi ke bangunan atau properti tetangga. Jangan mengandalkan filter sebagai pengganti rancangan rute udara. Catat siapa yang membersihkan filter dan duct, cara menjangkaunya, serta ruang yang diperlukan untuk servis.
Udara pengganti dan dampak ke ruang makan
Udara yang diekstraksi harus diganti. Jika sumber udara pengganti tidak dirancang, pintu bisa sulit dioperasikan, aliran dari ruang makan dapat tersedot ke dapur, atau kinerja tangkap hood berubah. HSE meminta sumber udara pengganti yang bersih dan penempatan yang tidak mengganggu penangkapan; kapasitasnya dihitung bersama exhaust oleh perancang, bukan dengan membuka pintu secara acak.
Pada proyek, nilai hubungan antara dapur, bar, ruang makan, pintu masuk, toilet, dan area sampah. Tentukan dari mana udara masuk dan ke mana bau mungkin bergerak ketika semua alat aktif. Iklim dan kelembapan setempat juga memengaruhi kenyamanan udara masuk serta beban pendinginan; solusi perlu diuji bersama sistem AC bangunan. Hindari klaim bahwa satu strategi ventilasi selalu menghemat energi. Perancang harus menimbang kebutuhan udara segar, pembuangan panas, dan kendali kelembapan berdasarkan lokasi.
| Keputusan | Data yang diperlukan | Pemeriksa |
|---|---|---|
| Beban masak | Menu, alat, pemakaian bersamaan | Operator dan perancang mekanikal |
| Penangkapan | Posisi alat, bentuk hood, ruang kerja | Perancang dan pemasang |
| Rute buang | Denah bangunan, akses duct, tetangga | Perancang mekanikal dan pengelola |
| Udara pengganti | Jalur udara, AC, pintu, tekanan ruang | Perancang mekanikal |
Pengujian exhaust bersama peralatan bekerja
Minta pengujian saat susunan alat dan kegiatan mewakili operasi yang dirancang, termasuk kondisi puncak yang masuk akal. Amati apakah asap atau uap lolos dari area tangkap, bau bergerak ke ruang makan, aliran udara terasa mengganggu staf, dan pintu berfungsi normal. Periksa kebisingan serta getaran yang memengaruhi ruang kerja. Pengukuran kinerja dan kriteria lulus disusun perancang dari rancangan serta ketentuan yang berlaku, bukan ditebak dari kesan satu kunjungan.
Simpan catatan kondisi uji: alat yang menyala, posisi pintu, status AC, setelan kipas, hasil ukur, dan tindak koreksi. Panduan HSE juga menekankan pencatatan kriteria rancangan, commissioning, dan kebutuhan perawatan. Jika menu atau alat panas berubah setelah serah terima, minta penilaian ulang sebelum mengasumsikan exhaust lama masih memadai. Rencanakan jadwal pembersihan filter dan duct menurut penggunaan nyata serta manual peralatan.
Checklist keputusan dan langkah berikutnya
Keputusan, alasan, dan data yang belum lengkap untuk memilih ventilasi dan exhaust sesuai beban dapur
- Kunci daftar alat masak dan skenario penggunaan bersamaan sebelum kapasitas ditentukan.
- Periksa penangkapan di sumber, rute pembuangan, dan akses pembersihan dalam satu gambar.
- Rancang udara pengganti bersama AC dan hubungan dapur dengan ruang makan.
- Minta uji saat peralatan bekerja serta catatan hasil dan tindakan koreksi.
Artikel ini tidak menetapkan debit, ukuran duct, atau persyaratan gas. Nilainya memerlukan perhitungan perancang kompeten, data produk, dan pemeriksaan aturan Indonesia untuk proyek tersebut. Untuk menelusuri panduan lain terkait desain ruang, kunjungi InteriorDesign.id.
