Titik listrik, air, dan pembuangan bar sebaiknya mengikuti daftar alat serta alur kerja yang sudah diuji. Mesin kopi, grinder, pembuat es, pendingin, dan alat cuci dapat memiliki kebutuhan yang berbeda meskipun tampak serupa. Counter yang selesai lebih dulu sering membuat sambungan sulit dicapai atau memaksa perubahan di area basah. Kunci model dan gambar koordinasi sebelum kabinet diproduksi. Untuk melihat kerangka area bar, dapur, dan area cuci secara utuh, baca Area Bar, Dapur, dan Area Cuci.
Daftar alat beserta kebutuhan utilitas
Catat merek, nomor model, ukuran fisik, daya dan jenis pasokan listrik yang tercantum pada label atau manual, kebutuhan air masuk, cara membuang air, serta syarat perawatan. Bedakan alat yang memakai reservoir dari yang memerlukan sambungan tetap. Manual La Marzocco Linea Mini, misalnya, menunjukkan reservoir dan baki buangan untuk konfigurasi yang dijelaskan. Itu contoh kebutuhan model tertentu, bukan dasar menganggap setiap mesin kopi perlu pipa masuk dan drain tetap.
Tambahkan alat kecil yang mudah terlewat: timbangan, blender, pembilas gelas, filter air, dan perangkat kasir bila dipasang di bar. Catat alat yang menyala bersamaan, bukan sekadar jumlah stopkontak. Ahli listrik menentukan pembagian rangkaian, proteksi, dan kapasitas dari peralatan sebenarnya serta ketentuan Indonesia yang berlaku. Artikel ini tidak memberi angka universal untuk daya atau jarak listrik dari air.

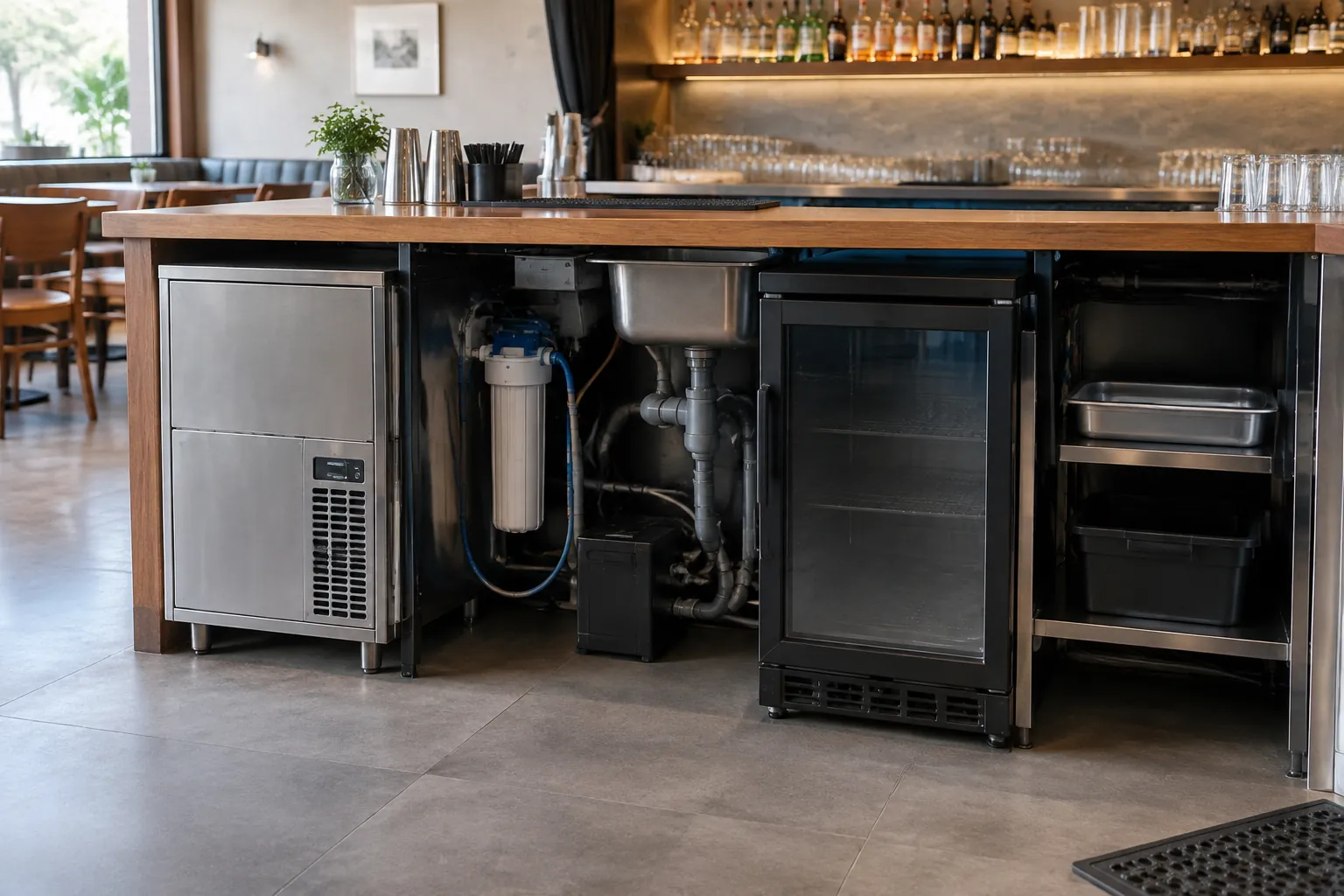

Posisi sambungan dan ruang servis
Letakkan simbol alat pada denah dan potongan berskala. Gambar posisi kabel, selang, baki, filter, pintu pendingin, dan bidang yang perlu dibuka untuk servis. Sambungan di belakang mesin harus tetap dapat diperiksa tanpa melepas finishing atau menggeser alat berat melintasi jalur pelanggan. Tanyakan kepada pemasang bagaimana alat diputus dari pasokan saat perawatan.
Pilih lokasi utilitas setelah barista menguji urutan mengambil bahan dan membersihkan area. Akses servis yang tampak longgar pada denah kosong mungkin tertutup ketika tong es, tempat sampah, dan stok harian diletakkan. Manual produk dan pemasang dapat mengonfirmasi area yang harus tetap bebas; bila model berubah, gambar utilitas juga perlu diperbarui.
Pemisahan jalur air, buangan, dan kelistrikan
Air masuk, air buangan, dan kabel listrik perlu ditata agar kebocoran dapat ditemukan dan ditangani tanpa membasahi komponen listrik. Prinsipnya adalah rute yang jelas, sambungan yang bisa diakses, dan perlindungan yang dirancang ahli sesuai lokasi. Jangan memutuskan kedekatan yang aman berdasarkan perkiraan visual atau satu ukuran dari proyek lain. Tunjukkan setiap penembusan counter atau lantai pada gambar.
Perancang plambing memeriksa sumber air, tekanan dan mutu air sesuai alat, jalur pembuangan, kemiringan, serta potensi aliran balik menurut ketentuan yang berlaku. Pabrikan La Marzocco menekankan pentingnya mutu air untuk mesin kopinya, tetapi spesifikasi harus mengikuti model dan sumber air proyek. Sediakan akses mengganti filter serta memeriksa kebocoran. Jika pendingin atau pembuat es menghasilkan air buangan, tentukan penanganannya dari manual unit itu, bukan dari asumsi bahwa semua alat punya pipa drain.
| Keputusan | Dokumen yang perlu ada | Pemeriksa |
|---|---|---|
| Pasokan listrik | Label, manual, daftar pemakaian bersamaan | Ahli listrik |
| Air masuk | Manual, hasil uji sumber air bila perlu | Perancang plambing dan pemasok |
| Buangan | Jenis alat, titik drain, rute yang bisa diperiksa | Perancang plambing |
| Akses servis | Gambar bukaan, filter, panel, dan pintu alat | Pemasang dan operator |
Gambar koordinasi sebelum counter dibuat
Satukan denah, potongan, daftar alat, dan skema utilitas dalam satu pemeriksaan. Cocokkan nomor model pada gambar dengan pesanan pembelian. Tinjau titik listrik bersama area basah, jalur air dan drain bersama struktur, serta setiap bukaan bersama rancangan kabinet. Jalankan simulasi peracikan dan pembersihan sambil pintu alat dibuka. Pertanyaan yang tidak terjawab dicatat sebelum pekerjaan ditutup.
Setelah pemasangan, minta dokumen lokasi sambungan yang sesungguhnya, manual, hasil pemeriksaan teknisi, dan instruksi mematikan alat bila bocor atau rusak. Pengujian listrik dan plambing dikerjakan tenaga kompeten, dengan metode serta kriteria dari rancangan dan aturan yang berlaku. Panduan UK HSE mengingatkan pentingnya data peralatan dan beban kegiatan untuk rancangan dapur, namun bukan ketentuan teknis Indonesia untuk bar.
Checklist keputusan dan langkah berikutnya
Keputusan, alasan, dan data yang belum lengkap untuk merencanakan titik listrik, air, dan pembuangan untuk bar
- Kunci daftar model alat dan manual sebelum titik utilitas ditetapkan.
- Gambar posisi sambungan, rute, bukaan servis, dan penembusan counter.
- Minta ahli listrik serta perancang plambing memeriksa pekerjaan masing-masing dan konflik antarsistem.
- Cocokkan gambar akhir dengan alat yang benar-benar dipesan dan terpasang.
Persyaratan akses bangunan Indonesia perlu diperiksa dari naskah yang berlaku serta kondisi proyek. Metadata Permen PUPR 14/PRT/M/2017 di JDIH BPK hanya mengidentifikasi aturan; artikel ini tidak menyatakan angka atau klausul yang belum diperiksa. Untuk menelusuri panduan lain terkait desain ruang, kunjungi InteriorDesign.id.
