Titik utilitas yang dipasang sebelum model alat dan alur kerja disepakati berisiko berada di balik kabinet, terlalu jauh dari perangkat, atau menghalangi pembersihan. Mulailah dari layanan, manual alat, dan denah yang telah diukur. Hasilnya adalah gambar koordinasi yang dapat diperiksa perancang, pemasok, serta operator sebelum dinding dan furniture ditutup. Untuk melihat kerangka ruang layanan dan kebutuhan operasional secara utuh, baca Ruang Layanan dan Kebutuhan Operasional.
Kebutuhan daya, air, drain, dan storage per alat
Buat register per ruang: jenis layanan, model dan versi alat, daya serta sambungan menurut manual, kebutuhan air dan pembuangan bila ada, data, kondisi lingkungan, barang yang disimpan, dan penanggung jawab pemasangan. Pisahkan informasi yang telah diverifikasi dari model yang masih akan dipilih. Ukur kapasitas serta posisi instalasi eksisting bersama pengelola dan perancang teknis; stopkontak yang terlihat belum membuktikan kapasitas atau proteksinya sesuai kebutuhan alat.
Permenkes Nomor 11 Tahun 2025 memiliki lampiran yang membedakan kegiatan klinik dan layanan. Lampiran klinik pratama telah dibuka, tetapi kategori dan layanan proyek ini belum disebut. Karena itu, jangan menganggap satu daftar titik atau fasilitas berlaku untuk setiap klinik, apalagi wellness nonmedis. Penanggung jawab klinis menetapkan kegiatan, lalu perancang MEP menentukan teknis sambungan berdasarkan dokumen alat dan kondisi gedung.
Posisi outlet terhadap alur tindakan

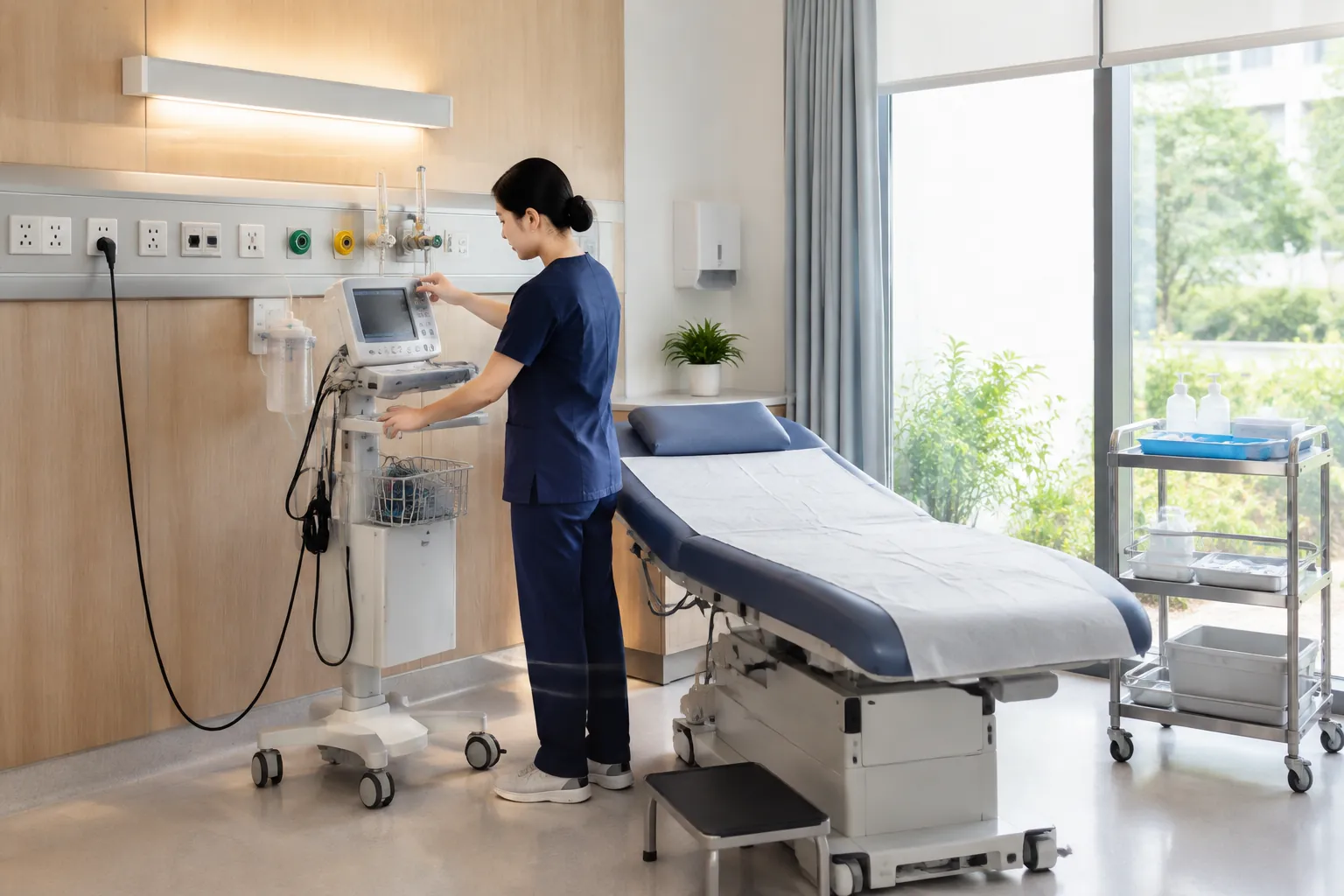

Tempatkan outlet listrik, data, dan air pada denah bersama alat dalam posisi pakai, pasien, petugas, pendamping bila ada, serta gerak pintu dan troli. Periksa apakah kabel atau selang melintasi rute, apakah petugas dapat menjangkau kontrol tanpa memutar tubuh secara canggung, dan apakah sambungan dapat diperiksa tanpa mengganggu pasien. Pilihan posisi pada dinding, kolom layanan, atau furniture hanya diputuskan setelah desain teknis dan prosedur kerja diperiksa.
Jangan menyembunyikan outlet di tempat yang hanya dapat dicapai dengan memindahkan alat berat. Namun titik terbuka pun harus dilindungi dan sesuai kebutuhan kebersihan serta keselamatan. Pemasok menjelaskan batas instalasi produknya; perancang listrik dan plumbing memeriksa jalur, proteksi, dan pemeliharaan. Artikel ini tidak memberi jumlah stopkontak, tinggi pemasangan, atau ukuran pipa universal.
Akses servis dan pemisahan barang bersih-terpakai
Storage mengikuti kegiatan: persediaan yang siap digunakan, bahan pembersih, alat yang menunggu proses ulang, dan barang terpakai perlu tempat serta alur yang ditentukan operator. Jangan membuat kabinet yang menutup panel, drain, atau pintu inspeksi. Panduan CDC untuk fasilitas kesehatan membahas penyimpanan dan proses pembersihan menurut risiko area; penanggung jawab klinis menetapkan prosedur lokal yang sesuai layanan. Detail kabinet dan fitting bergantung pada produk yang benar, bukan klaim umum satu merek.
| Elemen | Data yang diperlukan | Uji di denah dan lapangan |
|---|---|---|
| Alat dan outlet | Manual model, posisi kerja, jalur kabel/selang | Sambungan terjangkau dan tidak memotong rute |
| Air dan drainase | Kebutuhan alat, jalur gedung, titik servis | Akses perbaikan tanpa bongkar kabinet besar |
| Persediaan bersih | Prosedur operator, frekuensi pengambilan | Terjangkau pada saat persiapan layanan |
| Barang terpakai | Prosedur pengumpulan dan perpindahan | Alur tidak bertabrakan dengan persiapan bersih |
| Panel dan storage | Bukaan penuh, teknisi, barang simpan | Panel dapat dibuka saat kabinet terisi |
Periksa jalur pasien dan akses menurut aturan kemudahan bangunan gedung yang berlaku di Indonesia. Angka teknis dan penerapannya memerlukan fungsi bangunan serta pemeriksaan lampiran; jangan mengambil ukuran dari contoh luar negeri sebagai ketentuan lokal.
Gambar koordinasi sebelum pekerjaan interior
Gabungkan denah alat, furniture, listrik, air, drainase, data, serta storage pada satu set gambar dengan nomor revisi. Tunjukkan titik sambungan, batas pekerjaan pemasok dan kontraktor, rute servis, serta area yang belum dapat dikunci. Lakukan penandaan di ruang sebenarnya sebelum jalur ditutup: letakkan tapak alat dan kursi, buka pintu, lalu jalankan urutan kerja singkat bersama staf.
Setelah pemasangan, petugas teknis menguji utilitas sesuai rancangan dan dokumen produk, sedangkan operator menguji apakah penyiapan, penggunaan, dan pembersihan dapat dilakukan. Satu simulasi belum membuktikan kepatuhan atau kapasitas sistem. Jika model alat berubah, periksa lagi gambar dan pengujian. Simpan versi sesuai terpasang untuk servis berikutnya.
Checklist keputusan dan langkah berikutnya
Keputusan, alasan, dan data yang belum lengkap untuk menentukan titik listrik, air, dan storage sebelum fit-out
Uji pilihan saat pasien serta pendamping tiba bersamaan dengan persiapan ruang layanan.
| Keputusan | Alasan dan data belum lengkap | Pemeriksaan |
|---|---|---|
| Sambungan tiap alat | Layanan, model, manual, kapasitas eksisting | Pemasok dan MEP menyetujui titik |
| Posisi outlet | Kerja petugas, pasien, rute, pembersihan | Mock-up tanpa kabel/selang melintang |
| Storage bersih dan terpakai | Prosedur klinis, volume barang | Operator menelusuri alur dua arah |
| Akses servis | Panel, drain, ruang buka kabinet | Teknisi mencoba akses sebenarnya |
| Gambar akhir | Revisi alat dan furniture | Titik berlabel diuji lalu didokumentasikan |
Tahan pekerjaan yang menutup jalur sampai model alat, kapasitas instalasi, dan pemilik tiap sambungan jelas. Untuk menelusuri panduan lain terkait desain ruang, kunjungi InteriorDesign.id.
