Lampu kolam yang sudah tertanam rapi akan sulit diservis bila rute kabel, kotak sambung, trafo, dan ruang kerja tidak direncanakan sebelum finishing. Mulai dari nomor model armatur dan gambar dinding kolam, lalu susun jalur listrik yang dapat diperiksa serta diganti menurut manual. Detail akhir tetap memerlukan ahli listrik dan pemeriksaan standar Indonesia yang berlaku. Untuk melihat kerangka pencahayaan kolam renang secara utuh, baca Pencahayaan Kolam Renang.
Rute kabel dan lokasi peralatan catu daya
Gambar hubungan tiap armatur bawah air dengan niche, conduit, kotak sambung, catu daya atau trafo, panel, dan kontrol. Tunjukkan jalur yang melewati struktur, dek, serta ruang mesin pada potongan. Periksa apakah ada pipa air, tulangan, atau sambungan waterproofing yang akan bersinggungan dengan penetrasi listrik. Rute terpendek belum tentu dapat diservis; beri akses yang cukup untuk membuka kotak dan menarik kabel sesuai produk.
Catat varian catu daya dari nomor model. Manual IntelliBrite 5G Pentair, misalnya, membedakan varian dan menyebut trafo terpisah untuk varian yang membutuhkannya. Itu contoh mengapa spesifikasi tidak boleh ditarik dari nama keluarga lampu saja. Ahli listrik memeriksa kecocokan pasokan, peralatan, serta penempatan menurut naskah yang berlaku; dimensi instalasi di manual AS atau Kanada tidak menjadi angka universal di Indonesia.
Kondisi area basah, sambungan, dan akses pemeliharaan

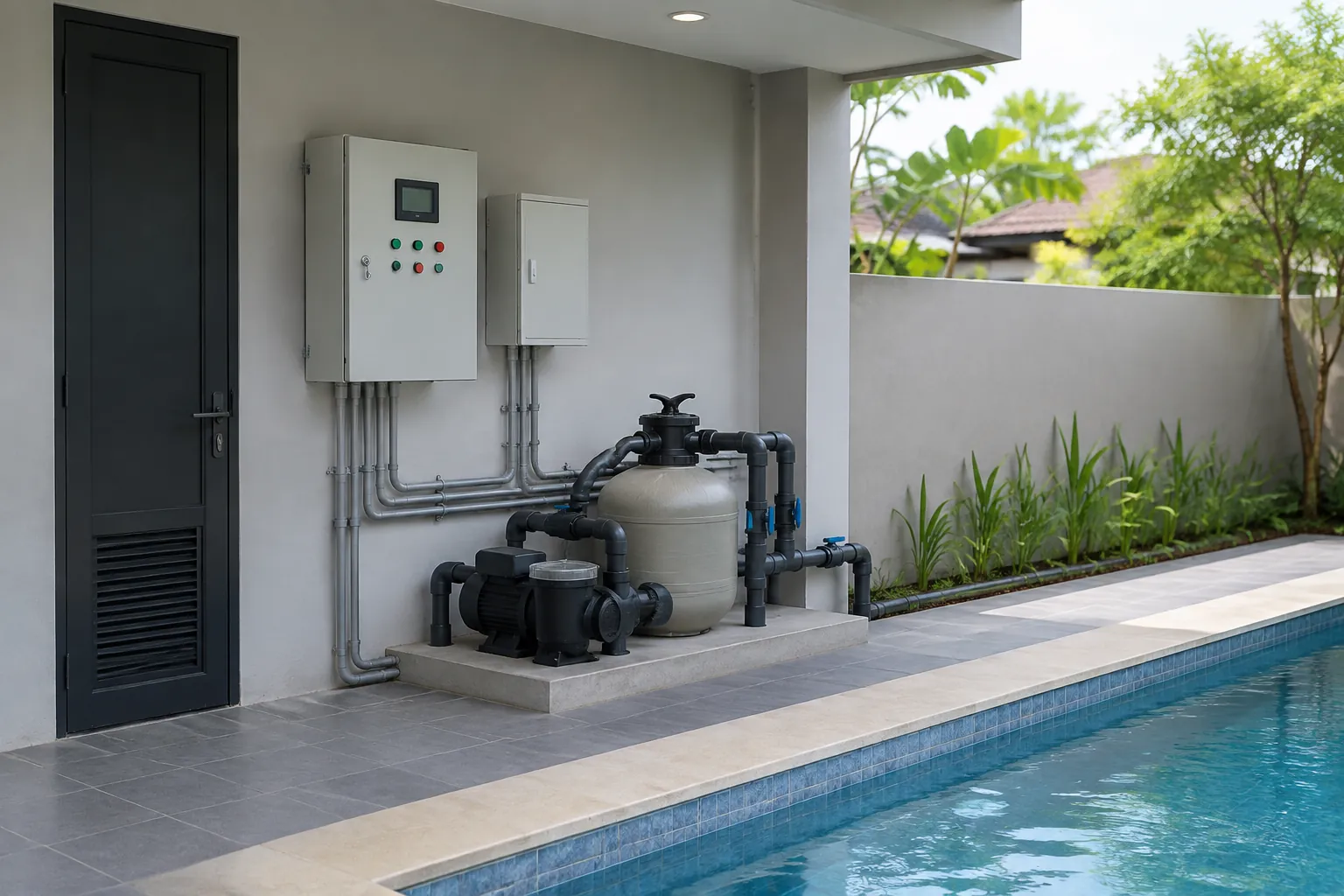

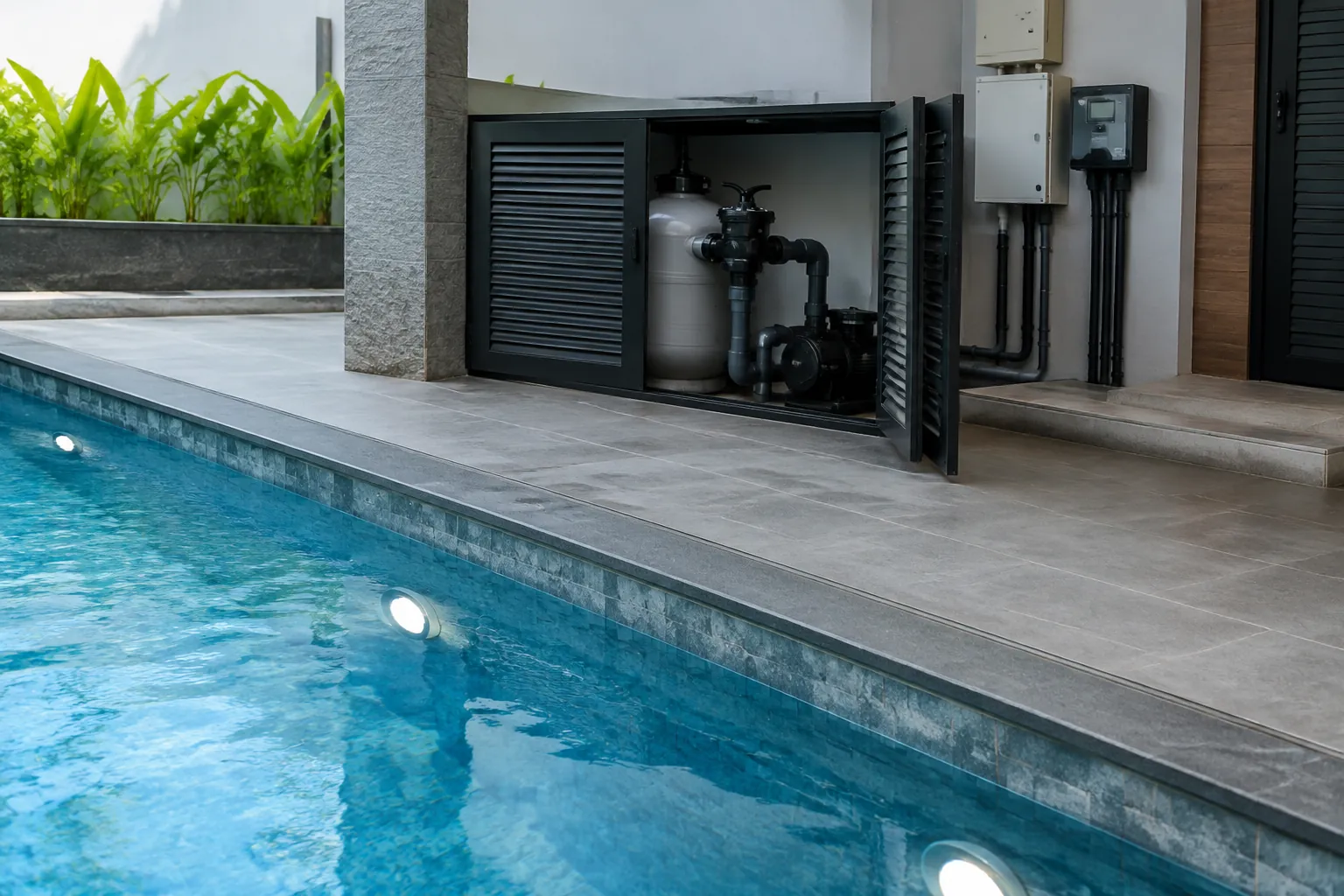

Tempatkan kotak dan panel di lokasi yang tidak terendam atau terhalang limpasan, dengan akses bagi teknisi yang berwenang. Ketinggian serta jarak yang disyaratkan perlu diambil dari standar Indonesia dan manual model setelah keduanya dibaca. Jangan menutup kotak sambung di bawah finishing atau menyatukan kabel dengan sistem lain tanpa rancangan ahli. Dokumentasikan identitas tiap rangkaian agar pemutusan daya untuk servis jelas.
Manual Pentair IntelliBrite 5G secara khusus melarang mengganti lampu dengan menyambung kabel di bawah air atau di belakang niche. Manual itu meminta pemutusan daya pada pemutus sirkuit sebelum servis dan menempatkan pekerjaan servis di deck, bukan di dalam air. Ketentuan tersebut berlaku untuk produk contoh; metode lampu lain harus mengikuti manualnya sendiri. Rencanakan lokasi armatur agar dapat dicapai dari deck tanpa membongkar pagar atau perabot tetap.
Koordinasi niche serta penetrasi waterproofing
Niche, lensa, ring, dan kabel harus sesuai dengan armatur yang dipilih. Pemasang kolam, tukang waterproofing, dan ahli listrik perlu menyepakati posisi serta urutan pekerjaan sebelum dinding ditutup. Tandai sambungan konstruksi, tebal finishing, serta arah kabel pada potongan. Jangan mengebor atau memperbesar niche setelah waterproofing selesai tanpa detail perbaikan yang disetujui perencana.

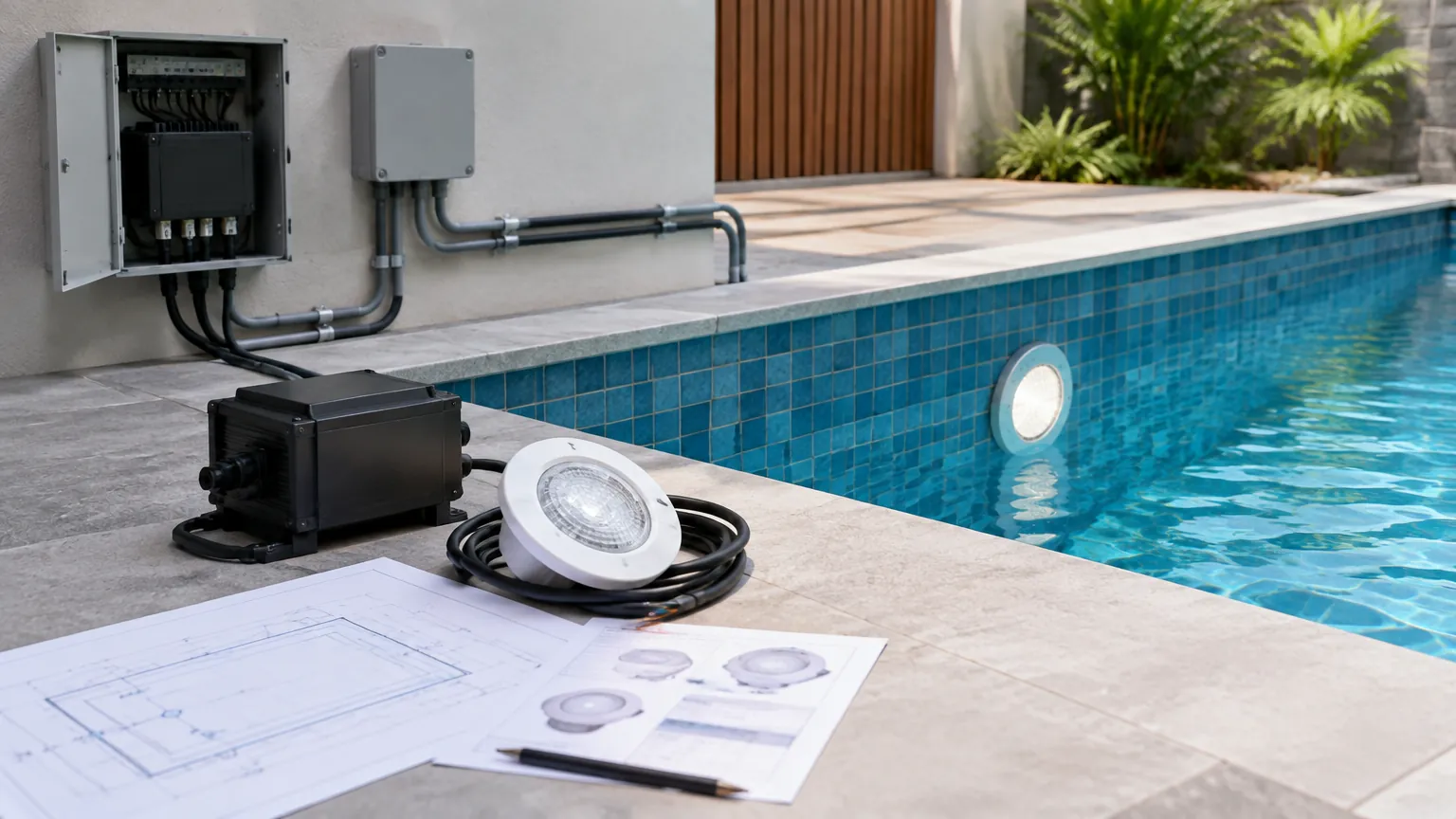

Sediakan ruang untuk mengangkat unit saat penggantian. Pada IntelliBrite 5G, manual mengatur sisa kabel yang memungkinkan armatur diletakkan di deck; angka itu bukan aturan untuk semua lampu. Mintalah pemasang menunjukkan bagaimana prosedur servis model pilihan dilakukan tanpa merusak tepi kolam dan di mana gasket atau komponen pengganti diperoleh. Rute yang dapat dilalui kabel baru perlu diuji sebelum pekerjaan tertutup, sesuai prosedur ahli listrik.
Gambar koordinasi dan pengujian sebelum penutupan pekerjaan
| Titik koordinasi | Yang digambar atau diuji | Risiko jika terlambat |
|---|---|---|
| Niche di dinding | Model, posisi, struktur, tebal finishing | Tidak cocok dengan armatur |
| Conduit | Jalur, belokan, akses tarik kabel | Penggantian sulit atau merusak dinding |
| Kotak dan trafo | Lokasi, identitas rangkaian, akses | Perawatan tidak aman |
| Waterproofing | Penetrasi dan urutan penutupan | Kebocoran atau bongkar ulang |
| Servis | Cara unit diangkat dan daya diisolasi | Pekerjaan di area basah tanpa prosedur |
Lakukan inspeksi bersama sebelum beton atau finishing menutup rute. Simpan foto serta gambar as-built, kemudian minta ahli listrik melakukan pengujian yang dipersyaratkan sebelum rangkaian digunakan. Katalog BSN mengidentifikasi SNI 0225-7-702:2020, namun teks lengkapnya belum menjadi dasar rincian pada artikel ini. Oleh sebab itu, tidak ada nilai zona atau proteksi yang dinyatakan di sini. Pengujian dan kriteria lulus perlu dicatat oleh ahli dari standar yang berlaku dan manual perangkat.
Checklist keputusan dan langkah berikutnya
Keputusan, alasan, dan data yang belum lengkap untuk merencanakan kabel, trafo, dan akses servis lampu kolam
- Kunci nomor model armatur, niche, trafo, dan kontrol sebelum rute ditutup.
- Gambar kabel, kotak, struktur, pipa, serta penetrasi waterproofing dalam satu koordinasi.
- Pastikan prosedur mengisolasi daya dan mengangkat unit sesuai manual dapat dilakukan dari deck.
- Inspeksi rute dan lakukan pengujian listrik profesional sebelum serah terima.
Jika manual model, gambar struktur, atau naskah standar belum tersedia, detail rute dan catu daya belum siap dipasang. Jangan memperbaiki kekurangan itu dengan sambungan improvisasi setelah finishing. Untuk menelusuri panduan lain terkait kolam renang, kunjungi InteriorDesign.id.
