Struktur kolam, tanah, pipa, listrik, drainase, dan ruang mesin saling bergantung. Bila utilitas baru dibahas setelah tulangan dan bekisting selesai, perubahan sering memerlukan pembobokan, sambungan tambahan, atau jalur yang sulit dirawat. Koordinasi dimulai dari informasi tapak dan gambar gabungan sebelum pekerjaan tersembunyi ditutup. Untuk melihat kerangka perencanaan kolam renang rumah secara utuh, baca Perencanaan Kolam Renang Rumah.
Pertemuan struktur kolam, tanah, dan bangunan
Gambar posisi kolam terhadap pondasi rumah, dinding penahan, batas tanah, pohon, timbunan, dan perubahan elevasi. Lampirkan data tanah serta muka air yang benar-benar tersedia dan tandai yang masih memerlukan investigasi. Insinyur struktur dan ahli geoteknik menentukan data serta desain yang dibutuhkan; kontraktor tidak boleh menebak kondisi yang belum diperiksa.
Tandai sambungan dengan teras, bangunan, dan elemen lanskap. Struktur yang bergerak berbeda memerlukan detail yang diputuskan oleh perancang. NRMCA CIP 4 tentang retak permukaan beton menjelaskan bahwa dukungan tanah, sambungan, pelaksanaan, dan curing memengaruhi retak. Sumber ini bukan desain struktur kolam atau jaminan kekedapan.
Hindari menyelesaikan konflik dengan mempertebal elemen secara intuitif. Beban tanah, air, bangunan berdekatan, serta kondisi pelaksanaan harus masuk perhitungan yang sesuai.

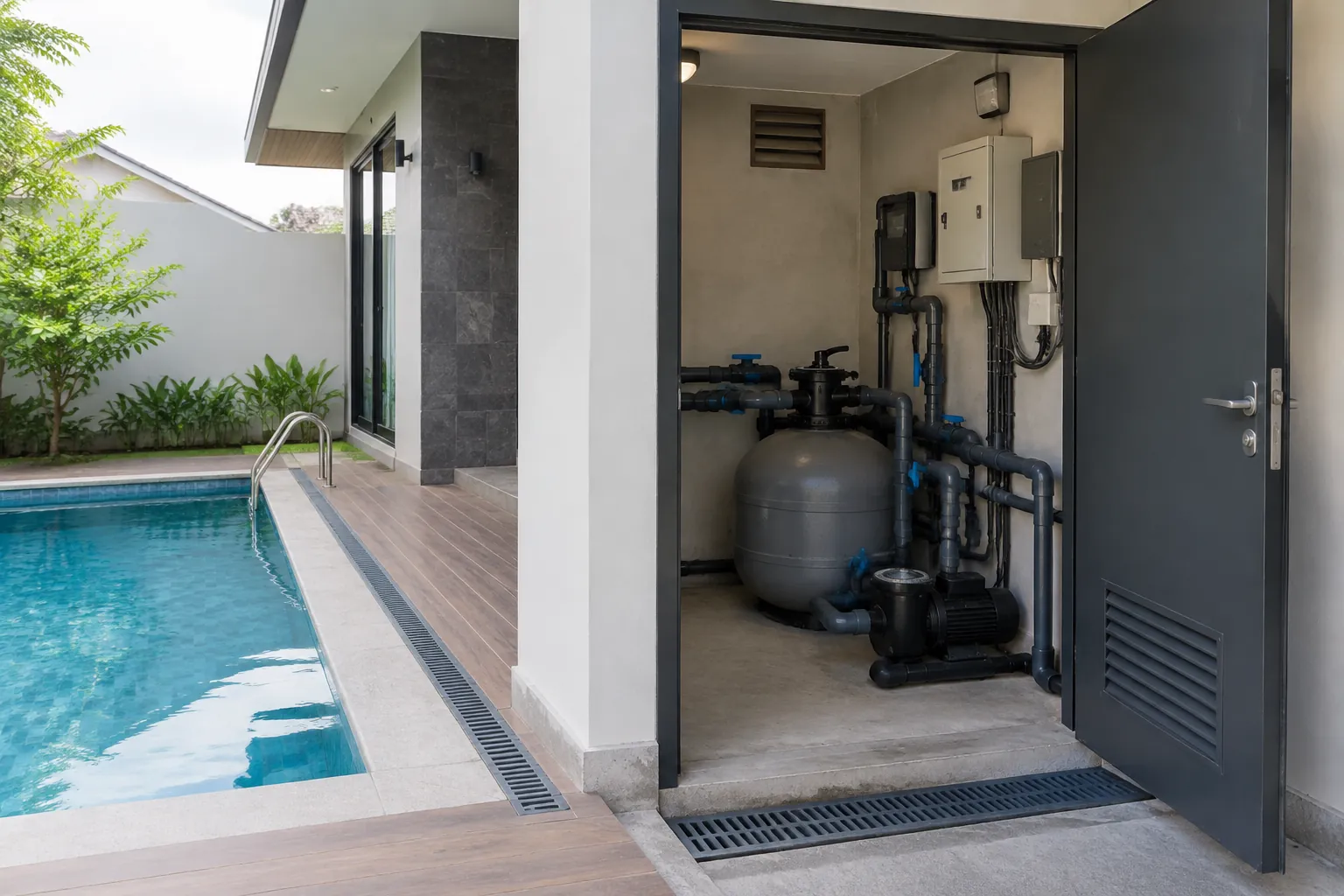

Jalur pipa, listrik, drainase, serta ruang mesin
Buat satu denah utilitas yang menampilkan titik masuk-keluar air, jalur pipa, kabel dan panel, drainase area, ruang mesin, serta akses servis. Pisahkan sistem dan tanggung jawab, lalu tunjukkan titik persilangan dengan struktur. Jalur terpendek belum tentu terbaik bila tidak dapat diinspeksi atau melintasi elemen yang tidak boleh ditembus.
Ruang mesin perlu diuji dengan ukuran peralatan nyata, ruang membuka penutup, penggantian komponen, ventilasi, pembuangan air, pencahayaan servis, serta rute membawa alat. Data produsen dan perancang sistem menjadi dasar; artikel ini tidak menetapkan ukuran atau kapasitas universal.
Periksa keselamatan listrik, bonding/grounding, perlindungan, dan pemisahan sistem oleh tenaga kompeten menurut ketentuan proyek. Jangan menempatkan kabel, stopkontak, atau panel berdasarkan gambar interior semata. Drainase halaman juga harus dikoordinasikan agar air permukaan tidak diarahkan ke bangunan atau ruang mesin.
Penetrasi dan sambungan yang perlu ditetapkan sebelum pengecoran
Daftar setiap penetrasi struktur: inlet, outlet, drain, lampu, sensor, sleeve, serta sambungan ke peralatan. Untuk masing-masing, catat posisi, elevasi, diameter luar, detail pengikat atau waterstop yang dirancang, pihak pemasang, dan pemeriksa sebelum pengecoran. Jangan membuat lubang baru tanpa persetujuan desain.
Panduan Pool Safely dari U.S. Consumer Product Safety Commission menyoroti bahaya drain dan suction outlet. Gunakan sebagai pengingat keselamatan, tetapi komponen, susunan, dan kewajiban proyek Indonesia harus ditentukan oleh perancang serta ketentuan yang berlaku—bukan menyalin aturan Amerika.
Lakukan pemeriksaan bekisting, tulangan, penetrasi, dan utilitas sebagai satu paket. Foto saja tidak cukup bila tidak memiliki skala, lokasi, tanggal, dan acuan gambar.
Gambar koordinasi serta pemeriksaan pekerjaan tersembunyi
Gambar koordinasi harus memperlihatkan struktur dan utilitas pada denah, potongan, serta detail titik kritis. Gunakan nomor revisi yang sama di lapangan. Tandai konflik terbuka dan siapa yang memutuskan; jangan menghapus awan revisi sebelum solusi disetujui.
Sebelum pengecoran atau penutupan, buat hold point. Periksa ukuran, elevasi, jarak terhadap tulangan, sambungan pipa, pengujian yang dipersyaratkan, akses servis, dan dokumentasi. Catat penerimaan oleh pihak yang bertanggung jawab. Jika kondisi lapangan berbeda, hentikan bagian terkait dan revisi gambar.
Setelah tertutup, simpan as-built yang mencatat posisi aktual. Dokumen ini penting saat perawatan atau kebocoran, tetapi tidak menggantikan pengujian dan commissioning sistem.
Lakukan rapat singkat lintas-disiplin dengan gambar yang sama tepat sebelum hold point dilepas. Cocokkan nomor detail, status persetujuan, dan kondisi lapangan; kemudian tuliskan pengecualian yang belum selesai. Bila keputusan sementara diperlukan, catat batas pemakaiannya dan pihak yang harus mengesahkan solusi permanen. Jejak keputusan ini mencegah instruksi lisan berubah menjadi detail permanen yang tidak pernah ditinjau.
Checklist keputusan dan langkah berikutnya
Keputusan, alasan, dan data yang belum lengkap untuk mengkoordinasikan struktur dan utilitas kolam sejak awal
| Keputusan koordinasi | Data yang dibutuhkan | Bukti sebelum ditutup |
|---|---|---|
| Pertemuan struktur dan tapak | Survei, tanah, bangunan berdekatan | Gambar/perhitungan pihak kompeten |
| Jalur utilitas dan ruang mesin | Data alat, servis, drainase, listrik | Denah serta potongan gabungan |
| Penetrasi dan sambungan | Posisi, elevasi, detail desain | Checklist serta inspeksi sebelum cor |
| Kondisi aktual | Revisi lapangan | Foto beracuan dan gambar as-built |
Jangan memberi izin pengecoran hanya karena setiap disiplin telah memeriksa gambarnya sendiri. Koordinasi dinyatakan siap setelah konflik lintas-disiplin ditutup dan pekerjaan tersembunyi dapat diverifikasi.
Catat pula data yang belum lengkap—hasil tanah, model peralatan, elevasi akhir lanskap, detail penetrasi, atau persetujuan kelistrikan—beserta penanggung jawab dan tanggal kebutuhannya. Keputusan untuk melanjutkan harus menunjukkan apa yang sudah diverifikasi, apa yang ditahan, dan bagian pekerjaan mana yang tidak boleh tertutup sampai data tersebut diterima. Untuk menelusuri panduan lain terkait kolam renang, kunjungi InteriorDesign.id.
