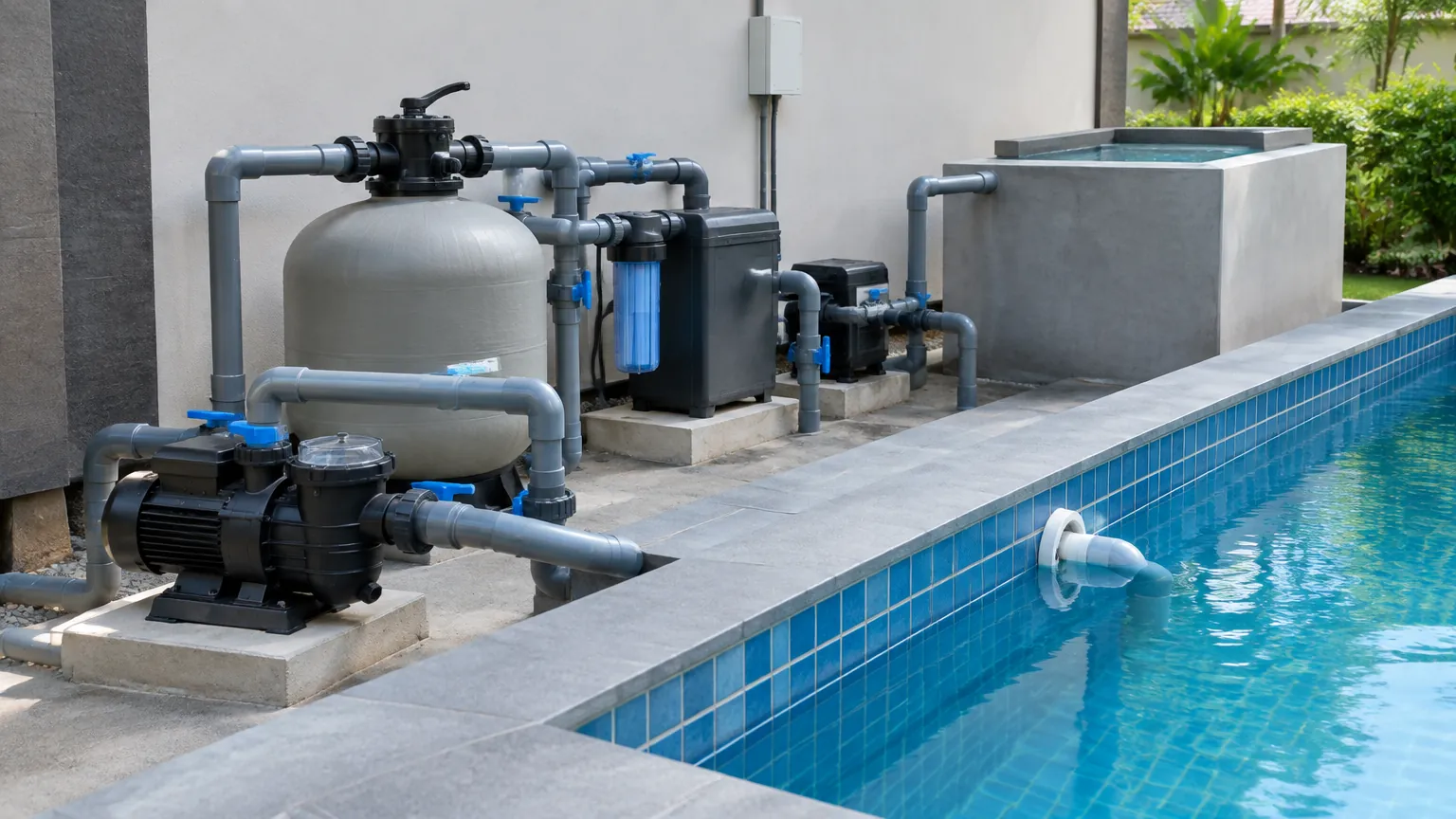

Pipa kolam renang menghubungkan titik pengambilan air, pompa, filter, treatment, pemanas atau fitur, lalu mengembalikan air ke kolam. Rencana yang hanya menunjukkan diameter tanpa fungsi, debit, elevasi, valve, dan akses akan sulit diuji serta dirawat. Skema perlu menjelaskan keadaan normal, pembersihan, penghentian, limpasan, dan gangguan. Untuk melihat kerangka sistem air kolam renang secara utuh, baca Sistem Air Kolam Renang.
Fungsi tiap jalur pipa dan titik kolam
Buat daftar seluruh titik: skimmer atau gutter, suction outlet, vacuum point bila digunakan, inlet balik, air terjun, jet, drain ruang mesin, pengisian, overflow, backwash, serta jalur ke balance tank. Untuk setiap titik, tulis fungsi, mode aktif, arah aliran, elevasi, dan peralatan yang terhubung.

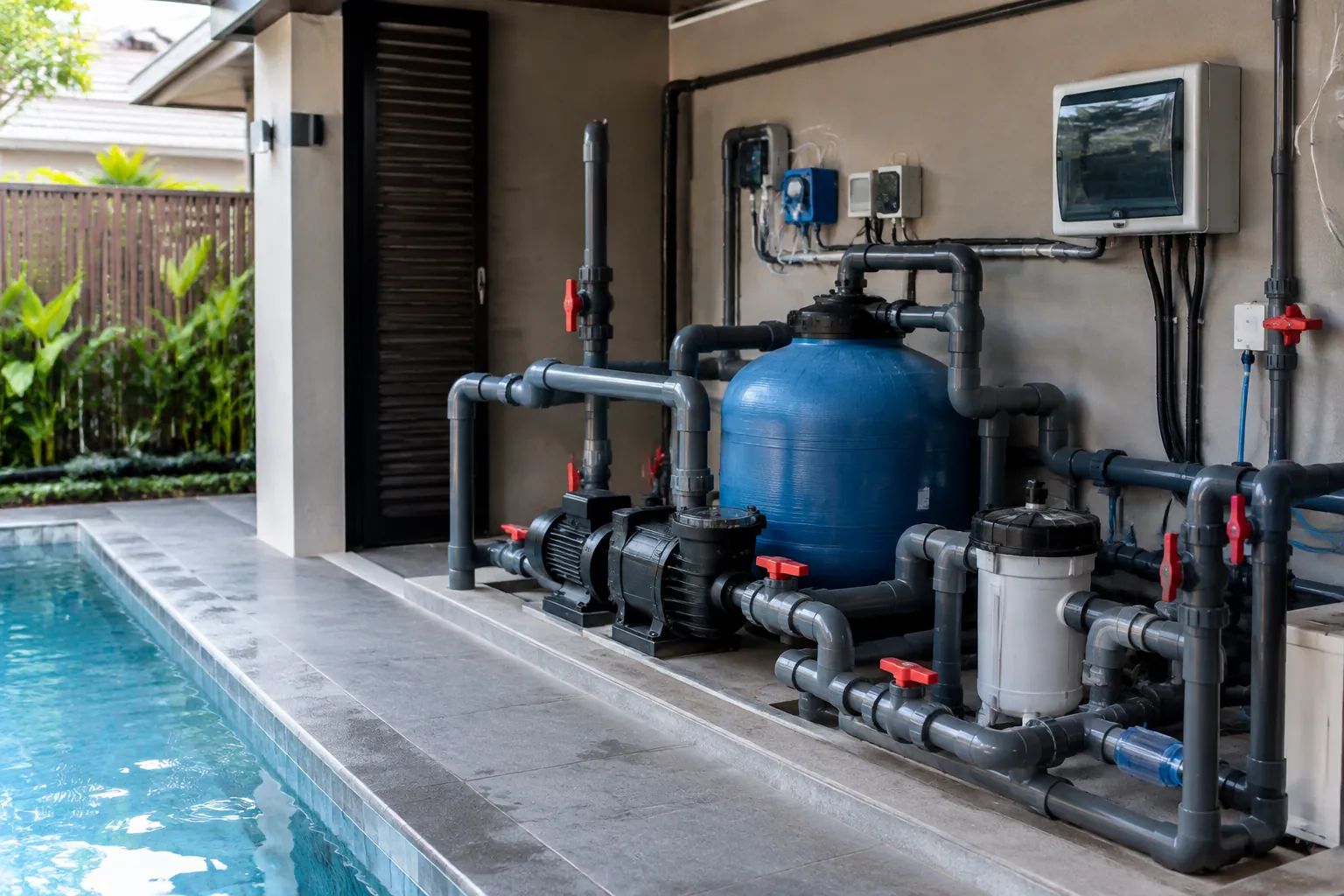

Pisahkan jalur isap dari jalur balik pada skema dan gambar as-built. Tandai pompa, basket, filter, heater, chlorinator atau dosing point, sensor, check valve, isolating valve, union, flow meter bila ada, serta bypass. Label di ruang mesin harus sesuai gambar agar operator tidak menebak posisi valve.
Volume dan kualitas air tetap menjadi dasar operasi. CDC menekankan pengujian pH dan disinfektan; pipa serta filter tidak menggantikan pengukuran dan prosedur kimia yang benar.
Debit, kehilangan tekanan, isolasi, dan akses valve
Tentukan debit per mode, lalu hitung kehilangan tekanan dari panjang, diameter internal, fitting, valve, filter, heater, perbedaan elevasi yang relevan, dan peralatan lain. Hambatan berubah mengikuti debit. Kalkulator produsen dapat membantu menata variabel, tetapi pemilihan akhir memakai kurva model aktual dan perhitungan teknisi.
Kecepatan aliran dan diameter tidak ditetapkan dari satu aturan internet. Perencana menguji kebisingan, kehilangan tekanan, kebutuhan priming, batas komponen, ruang, serta praktik yang berlaku. Hindari rute yang tidak perlu panjang atau penuh elbow bila koordinasi tapak memungkinkan solusi lebih baik.

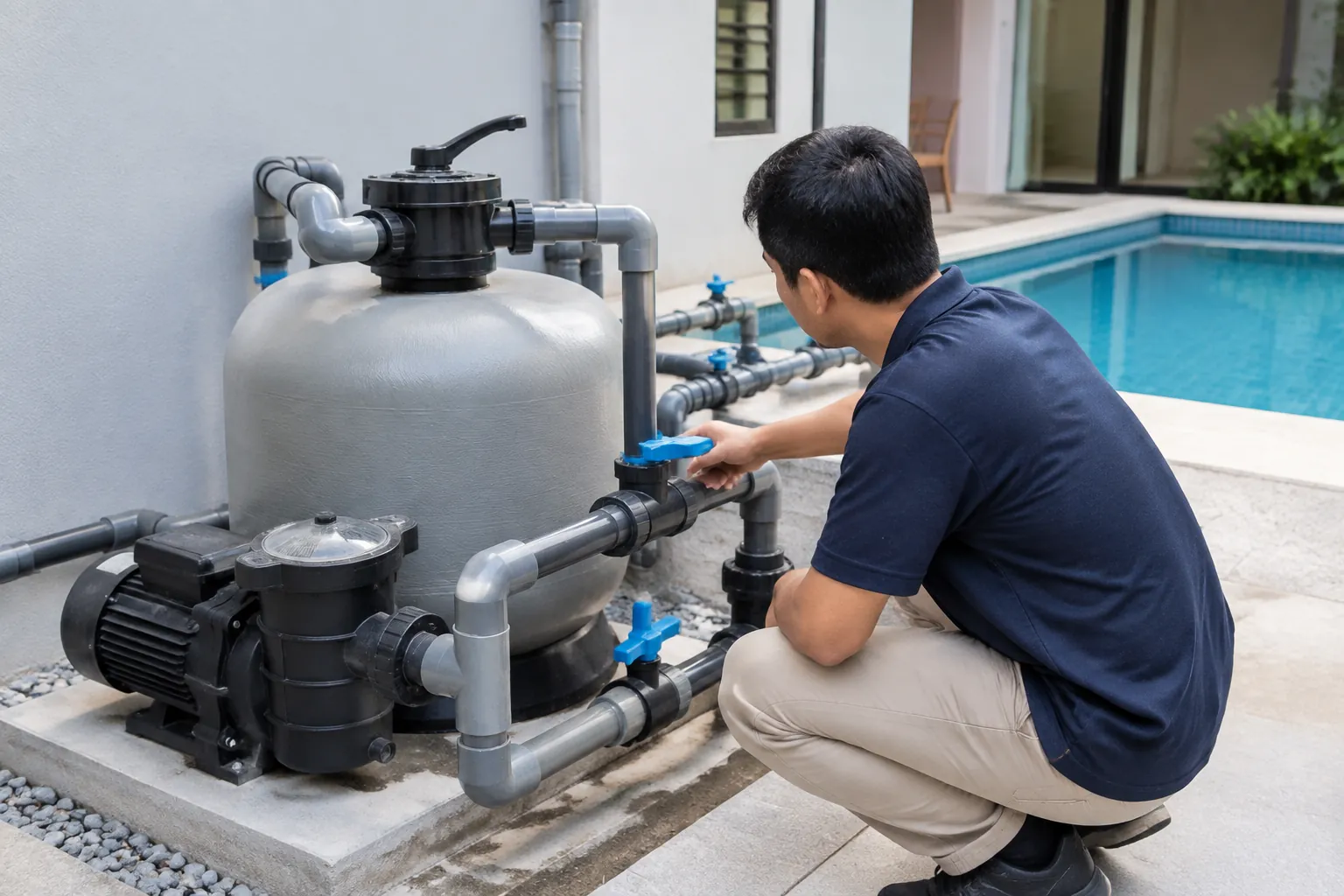

Valve harus memungkinkan isolasi peralatan tanpa mengosongkan seluruh sistem. Sediakan union atau sambungan yang memungkinkan pompa, filter, heater, dan sensor dilepas. Pastikan handle dapat bergerak, label terlihat, dan teknisi memiliki ruang berdiri serta menggunakan alat.
Inlet, suction outlet, overflow, serta balance tank
Inlet diarahkan untuk membantu distribusi air dan mendorong kotoran permukaan menuju titik pengambilan tanpa menciptakan arus tidak nyaman. Bentuk kolam, tangga, bench, sun shelf, fitur, dan arah angin memengaruhi penempatan. Area yang jauh dari aliran perlu diuji saat commissioning.
Suction outlet membawa risiko hisap. Pool Safely memberikan peringatan dan ketentuan dalam konteks Amerika Serikat; artikel ini tidak memindahkan standar hukumnya ke Indonesia. Prinsip keselamatannya tetap penting: gunakan komponen yang sesuai, desain oleh tenaga kompeten, hindari konfigurasi yang memungkinkan satu titik tertutup mengunci aliran, dan jangan mengoperasikan sistem dengan cover rusak atau tidak terverifikasi.
Overflow dan balance tank direncanakan bersama gutter, level air, volume perpindahan pengguna, hujan, make-up water, freeboard, limpasan, dan akses pembersihan. Ukuran tangki bukan persentase universal. Tunjukkan sensor level, air-relief, overflow pembuangan, drain, ventilasi, serta ruang inspeksi.
Skema sistem dengan pemeriksaan bahaya hisap dan commissioning
Gunakan skema mode berikut:
| Mode | Valve aktif | Peralatan aktif | Titik yang diperiksa |
|---|---|---|---|
| Filtrasi normal | Jalur utama isap-balik | Pompa, filter, treatment | Tekanan, aliran, kebocoran |
| Fitur air | Jalur fitur | Pompa atau valve terkait | Debit, suara, level air |
| Pembersihan | Sesuai sistem | Vakum/backwash | Pembuangan dan keamanan |
| Shutdown | Isolasi aman | Sesuai prosedur | Drain-back, priming, alarm |
Sebelum start-up, lakukan pemeriksaan tekanan atau kebocoran sesuai desain, verifikasi arah valve dan pompa, bersihkan pipa, serta pastikan listrik dan kontrol telah diuji pihak kompeten. Saat commissioning, catat tekanan filter bersih, aliran bila diukur, setelan kecepatan, level balance tank, respons sensor, dan distribusi di kolam.
Uji kondisi tidak normal: basket tersumbat, filter kotor, level air rendah, pompa berhenti, hujan, dan valve salah posisi. Hasilnya menjadi SOP operator, bukan sekadar catatan kontraktor.
Pastikan skema sesuai dengan kondisi fisik. Ikuti setiap jalur di ruang mesin, cocokkan label dengan arah pipa, dan foto posisi valve untuk tiap mode. Catat titik yang tertutup finishing atau tidak lagi dapat dijangkau. Sebelum serah terima, minta operator menjalankan perubahan mode di bawah pengawasan teknisi agar prosedur dapat diperbaiki sebelum terjadi keadaan darurat.
Simpan daftar komponen, model, dan spare part kritis bersama skema tersebut agar perbaikan tidak mengubah konfigurasi tanpa penilaian ulang. Untuk menelusuri panduan lain terkait kolam renang, kunjungi InteriorDesign.id.
Checklist keputusan dan langkah berikutnya
- Label semua jalur, titik kolam, mode, arah aliran, dan valve.
- Hitung debit serta kehilangan tekanan untuk setiap mode penting.
- Beri isolasi, union, drain, dan ruang servis pada peralatan.
- Tinjau suction outlet serta cover dengan tenaga kompeten.
- Hitung balance tank dari skenario proyek dan detail level air.
- Commission mode normal, fitur, pembersihan, dan shutdown.
- Simpan skema as-built, baseline, serta SOP operator.
- Tahan tautan internal sampai target kanoniknya terbit dan terverifikasi.
