Layout plumbing yang baik dimulai dari mesin dan kegiatan nyata di ruang laundry, lalu mengembalikan setiap sambungan ke titik servis yang dapat dicapai. Dalam ruang kecil, selang yang tampak rapi di belakang mesin bisa tetap sulit diperiksa ketika kabinet dan meja lipat sudah terpasang. Karena itu, tentukan posisi alat, arah pintu, tempat sortir, dan jalur orang sebelum menandai pipa. Petunjuk instalasi Samsung menunjukkan pentingnya ruang untuk sambungan pasokan dan selang buang serta pemeriksaan kebocoran; ukuran dan posisi tepatnya harus mengikuti manual model yang akan dipasang. Untuk melihat kerangka plumbing laundry room secara utuh, baca Panduan Lengkap Plumbing Laundry Room.
Mendaftar titik air dan pembuangan
Kebutuhan mesin, sink, serta floor drain

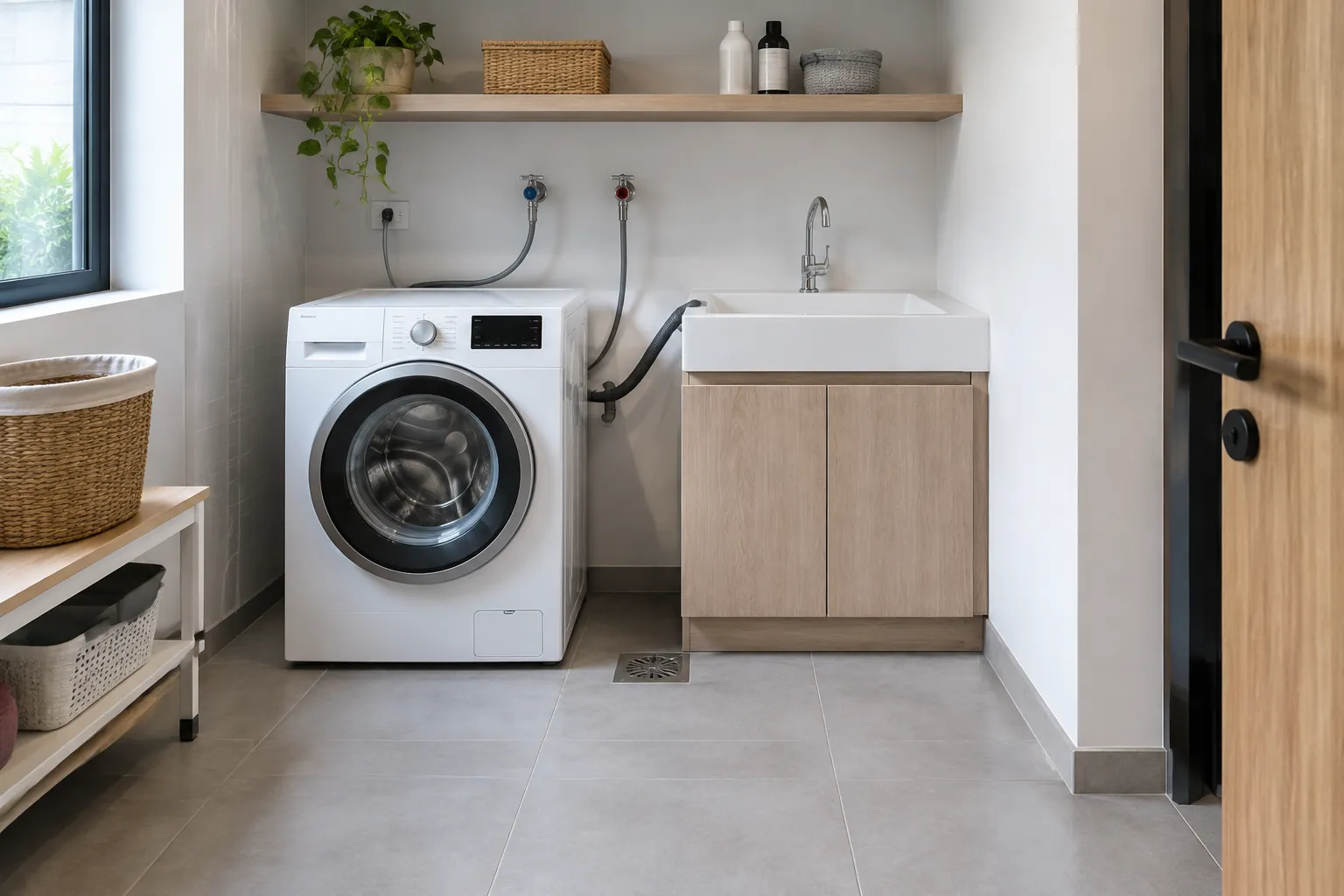

Gambar denah sederhana dengan mesin cuci, sink bila ada, dan floor drain bila direncanakan. Tandai pasokan air dingin, air panas hanya jika model dan kebutuhannya memang memerlukan, titik buang mesin, serta buangan sink. Jangan menyatukan semua tanda menjadi satu simbol “plumbing”: setiap titik memerlukan jenis sambungan, akses, dan pengujian berbeda. Cek pula apakah pintu mesin dapat terbuka, filter dapat dijangkau, dan pakaian basah bisa dipindahkan tanpa menutupi akses servis.
Floor drain berfungsi menangani air di permukaan yang dirancang mengalir ke sana. Ia tidak otomatis menggantikan sambungan buang mesin atau memperbaiki kebocoran tersembunyi. Untuk ruang yang juga dipakai menjemur, catat tempat air mungkin menetes dan bagaimana lantai dibersihkan. Jika ada anak di rumah, simpan deterjen dan bahan pembersih dalam penyimpanan yang tidak mudah dijangkau; panduan CPSC memberi konteks keselamatan rumah, bukan aturan bangunan Indonesia.
Mengatur jalur dan akses pipa
Rute servis, valve, dan penetrasi

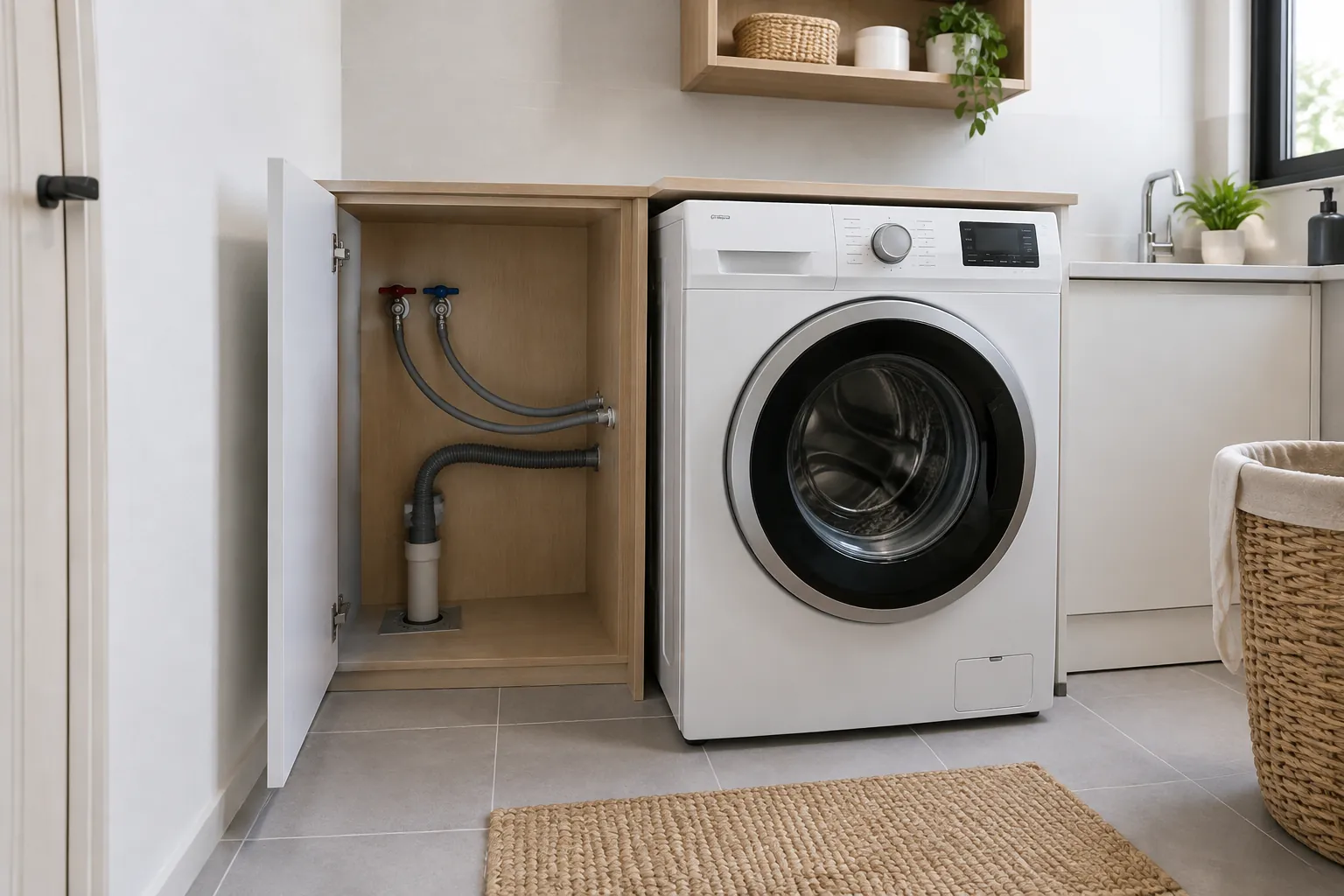

Tempatkan valve isolasi sehingga penghuni dapat menutup pasokan tanpa membongkar kabinet. Sediakan cara mencapai sambungan selang dan drain saat mesin perlu ditarik. Bila pipa melewati dinding atau panel, tandai penetrasi dan posisi sambungannya pada gambar kerja. Hindari meletakkan sambungan yang kelak perlu diperiksa tepat di belakang bidang permanen tanpa akses. Penempatan akhir perlu menyesuaikan struktur, instalasi lain, dan arahan teknisi di lokasi.
Pisahkan jalur kerja pakaian kotor dan pakaian yang sudah bersih sejauh ruang memungkinkan. Misalnya, keranjang kotor dekat pintu, mesin di sisi yang memiliki akses air, lalu meja lipat di area yang tetap kering. Ini bukan syarat teknis universal, melainkan cara menguji apakah rute pipa memaksa meja atau lemari menghalangi servis. Getaran mesin juga membuat selang yang tertekuk atau tertarik menjadi perhatian; ikuti cara mengikat dan memasang selang dari manual unit.
Memeriksa hubungan elevasi dan drainase
Arah aliran, trap, serta persyaratan alat
Periksa elevasi outlet pembuangan, arah aliran, posisi trap pada saluran yang memerlukannya, dan posisi ujung selang buang menurut petunjuk model. Halaman Samsung AS memberi contoh batas pemasangan untuk model yang dicakupnya, tetapi angka tersebut tidak boleh disalin sebagai ketentuan seluruh mesin di Indonesia. Mintalah manual unit yang benar sebelum menetapkan titik dinding atau standpipe. Trap yang menahan air dapat membantu mencegah bau dari saluran; apakah sambungan dan ventilasi pembuangan bekerja baik tetap harus diperiksa sebagai sistem oleh teknisi.

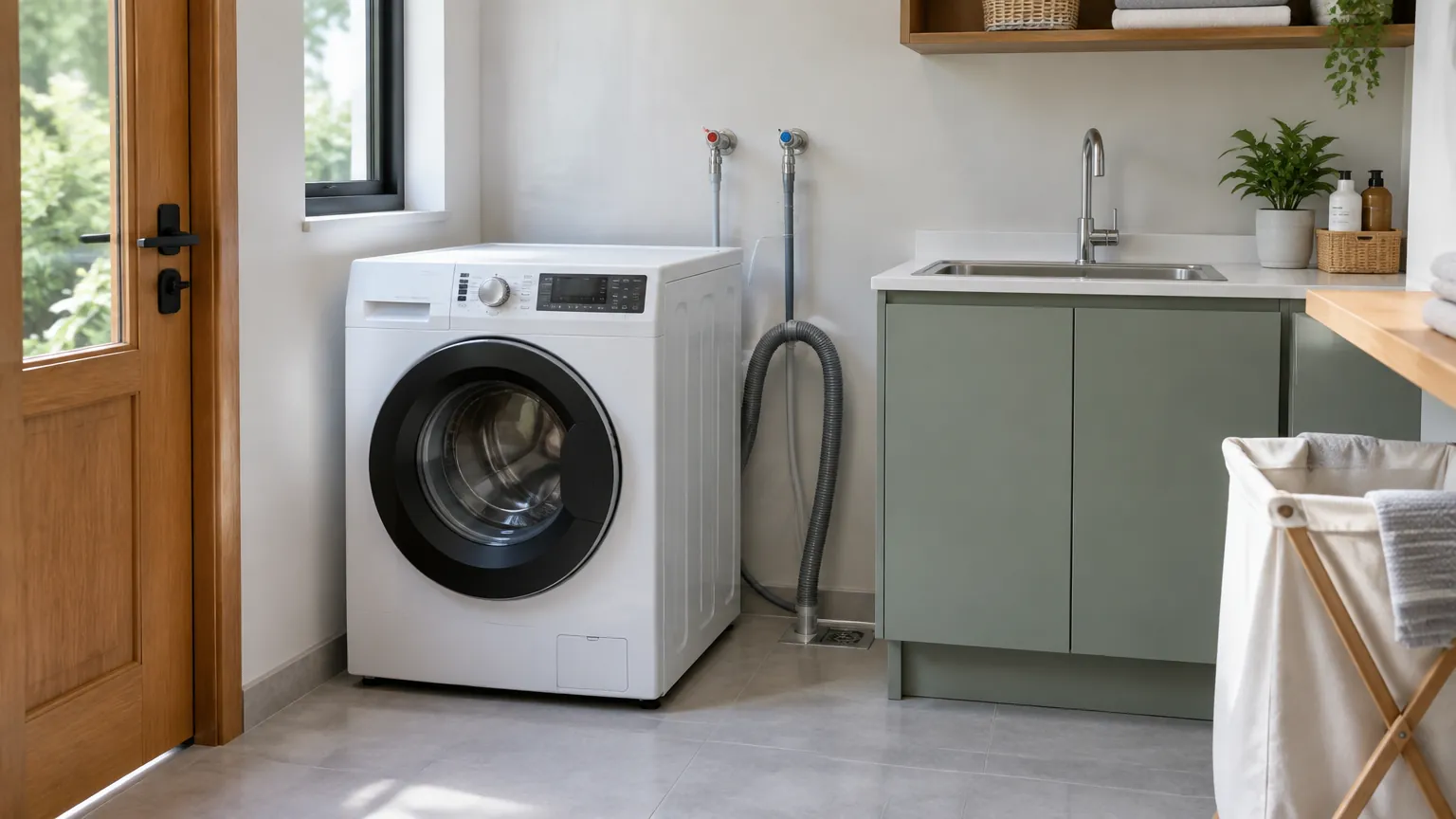

Pada contoh laundry kecil dengan mesin bukaan depan dan meja lipat, posisi meja perlu memungkinkan mesin digeser untuk mengakses valve serta drain. Tandai ketinggian sambungan berdasarkan mesin yang dipilih, bukan dari foto referensi. Apabila jalur pembuangan harus berbelok atau naik, diskusikan kemampuan pompa mesin dan konfigurasi pipa dengan pemasang sebelum menutup finishing. Jangan mengandalkan kemiringan lantai untuk mengatasi outlet mesin yang salah.
Menguji sebelum bidang ditutup
Kebocoran, pembuangan, serta dokumentasi jalur
Sebelum panel atau pelapis menutup pipa, minta pengujian sambungan pasokan dan pembuangan sesuai metode kerja proyek. Foto rute, cabang, valve, dan titik penetrasi bersama penanda posisi yang jelas. Periksa permukaan di bawah sambungan pada keadaan diam dan ketika mesin mengisi serta membuang air. Air yang menetes di belakang alat dapat meresap ke bahan bangunan sebelum tampak di lantai; prinsip EPA menekankan pencarian sumber kelembapan dan perbaikan sumbernya, bukan hanya mengeringkan permukaan.
Catat pula kondisi awal lantai dan dinding. Bila muncul noda setelah uji, cari asal air: selang masuk, selang buang, sink, floor drain, atau kondensasi. Jangan menutup bidang karena satu kali pengamatan tampak kering. Minta teknisi mengulang pemeriksaan pada kondisi kerja yang relevan dan perbaiki penyebabnya lebih dulu.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: Uji sambungan ketika alat sedang bekerja
Untuk contoh mesin bukaan depan dan meja lipat, keputusan layout dapat ditutup setelah daftar berikut terjawab:
- Posisi mesin, ayunan pintu, bukaan filter, dan jalur memindahkan cucian tidak saling menghalangi.
- Valve, sambungan pasokan, ujung selang buang, serta akses servis masih dapat dijangkau setelah meja terpasang.
- Posisi buangan dibandingkan dengan manual model mesin yang benar dan rancangan drain proyek.
- Jalur pipa dan penetrasi terdokumentasi sebelum ditutup; floor drain serta permukaan basah diperiksa terpisah.
- Sambungan diamati ketika alat mengisi dan membuang air, lalu hasil uji serta temuan dicatat.
Jika salah satu poin belum terjawab, revisi denah titik dan bukaan servis bersama pemasang sebelum mengejar finishing. Panduan induk Plumbing Laundry Room dapat dipakai sebagai peta pekerjaan keseluruhan setelah URL kanonisnya tersedia. Untuk menelusuri panduan lain terkait laundry room, kunjungi InteriorDesign.id.
