Ducting adalah jaringan saluran yang mengantar atau membuang udara sebagai bagian dari sistem penghawaan. Saluran sendiri tidak menciptakan ventilasi: fan, bukaan udara pengganti, terminal, kontrol, dan lintasan utuh harus bekerja bersama. Keputusan utamanya adalah fungsi saluran, kebutuhan aliran di setiap titik, rute yang dapat dipasang, dan cara memeriksa hasilnya. Artikel ini membahas spesifikasi serta antarmuka duct, bukan memilih satu model AC, purifier, atau fan untuk semua ruang. Untuk melihat kerangka jenis dan kategori penghawaan secara utuh, baca Panduan Lengkap Jenis dan Kategori Penghawaan.
Fungsi dan batas penggunaan Ducting Penghawaan
Saluran suplai dan buang sesuai fungsi

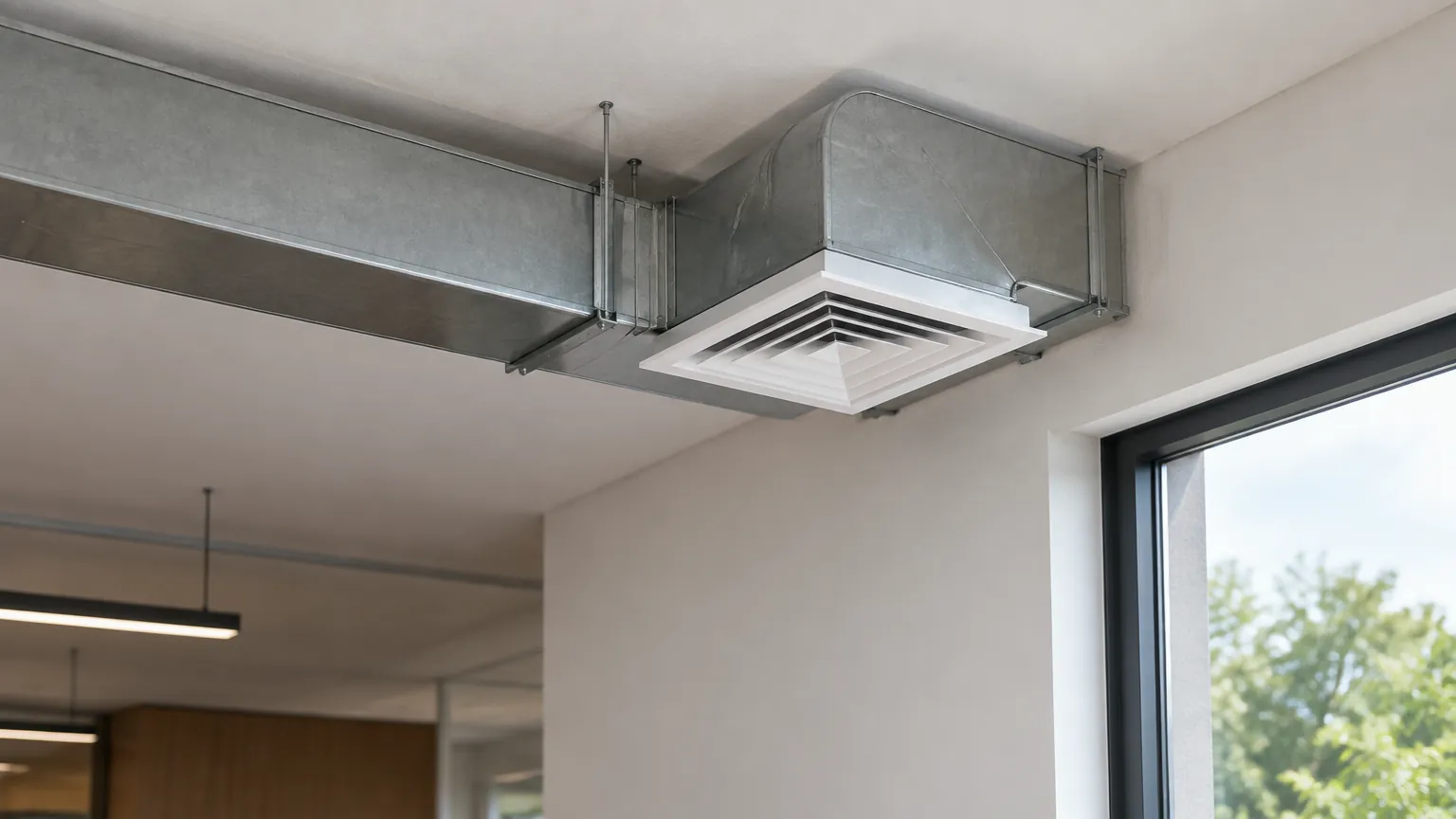

Saluran suplai membawa udara yang disiapkan sistem menuju area tujuan; saluran buang mengeluarkan udara dari lokasi yang dipilih. Aliran kembali ke unit pengolah, udara luar, dan pembuangan kotor tidak boleh disamakan hanya karena semuanya menggunakan duct. Tandai setiap jalur pada denah dengan arah panah, sumber, tujuan, fan yang melayani, serta terminalnya. Pertanyaan berikutnya ialah dari mana udara pengganti datang ketika exhaust bekerja. Tanpa jalur pengganti yang direncanakan, hasil lapangan dapat berbeda dari maksud desain.
Rute juga perlu dinilai terhadap fungsi ruang. Saluran yang menyeberangi area tenang dapat membawa kebisingan; saluran buang dari sumber bau perlu ditempatkan agar tidak menyebarkannya kembali. Sambungan ke luar menuntut pemeriksaan letak intake dan outlet menurut kondisi tapak. Prinsip sumber DOE tentang duct HVAC memberi konteks integritas saluran, tetapi tidak otomatis menentukan rancangan dapur komersial atau fasilitas khusus di Indonesia.
Parameter yang menentukan pilihan
Debit, kecepatan, tekanan, dan kebisingan
Mulailah dari kebutuhan aliran tiap ruang atau terminal yang ditetapkan berdasarkan aktivitas dan desain proyek. Dari sana perancang memperhitungkan rugi tekanan sepanjang rute: panjang, belokan, sambungan, filter, kisi, serta komponen kontrol semuanya berpengaruh. Ukuran duct dan pemilihan fan harus saling cocok. Duct yang diperkecil hanya agar muat plafon dapat mengubah kecepatan, kebisingan, dan aliran yang sampai. Sebaliknya, membesarkan satu ruas tanpa memahami jaringan tidak menjamin terminal tertentu mendapat aliran yang benar.
Minta jadwal saluran yang menuliskan fungsi, material/sistem yang dipilih, rute, terminal, kebutuhan akses, dan kondisi udara yang dibawa. Kecepatan serta kebisingan yang dapat diterima dinilai untuk fungsi ruang, bukan memakai satu angka untuk semua proyek. Bila penawaran menyebut kapasitas fan, tanyakan pada kondisi tekanan apa angka itu berlaku. Koordinasi ini membantu menghindari mesin yang spesifikasinya tampak besar tetapi aliran terpasangnya kecil karena hambatan jaringan.
Detail penerapan pada proyek
Belokan, sambungan, insulasi, serta akses pembersihan
Belokan tajam, penyempitan tiba-tiba, sambungan longgar, dan terminal tertutup furnitur dapat mengganggu aliran. Cek rute terhadap balok, plafon, lampu, pipa, dan ruang servis sebelum pekerjaan dimulai. Tentukan bagaimana sambungan dapat dipasang serta diperiksa. Bila saluran membawa udara dingin melewati area panas atau lembap, penanganan panas dan uap pada permukaan saluran perlu dinilai; DOE memberi contoh duct logam HVAC di ruang tak terkondisi yang disegel dan diinsulasi untuk membatasi kebocoran serta kondensasi. Susunan insulasi dan penghalang uap harus sesuai kondisi proyek, bukan disalin sebagai detail universal.
Rencanakan panel akses pada titik yang memang perlu dibersihkan atau diperiksa, terutama dekat komponen yang dapat menahan kotoran. Akses harus tetap mungkin setelah plafon dan furnitur selesai. Pada serah terima, simpan gambar rute aktual, label arah aliran, tipe fan/filter, dan titik pengukuran. Foto sebelum penutupan plafon dapat membantu perawatan berikutnya. Bila ditemukan kondensasi atau noda basah, jangan hanya membungkus ulang; periksa sumber lembap, kebocoran udara, dan kondisi permukaan.
Batas klaim dan kesalahan yang perlu dicegah
Ukuran duct dihitung dari sistem, bukan luas ruang saja
Luas ruang hanya satu masukan. Fungsi ruang, kebutuhan udara, jumlah terminal, jalur, hambatan, serta fan membentuk ukuran akhir. Karena itu hindari daftar “diameter duct untuk kamar” tanpa rute dan kondisi operasi. Jangan mengklaim kelas material, rating api, nilai insulasi, atau kebocoran yang diwajibkan di Indonesia dari ringkasan panduan asing atau standar yang teks lengkapnya belum diperiksa. Untuk sistem produk tertentu, gunakan lembar teknis dan instruksi pemasangan yang sesuai model.
Kesalahan lain ialah mencampur saluran suplai dan buang dalam diskusi tanpa tujuan, mengabaikan udara pengganti, atau menerima hasil hanya karena fan terdengar berputar. Kinerja perlu dicek pada terminal dan keadaan penggunaan yang direncanakan. Jangan menutup semua panel sebelum uji fungsi. Jika pekerjaan bersinggungan dengan struktur, listrik, sistem api, atau area dengan polutan khusus, desain serta penilaian harus dilakukan oleh pihak yang kompeten sesuai lingkup proyek.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: pemeriksaan arah dan debit udara; uji fungsi fan dan kontrol; catatan suhu, kelembapan, dan sumber bau
| Opsi jaringan | Kondisi pemakaian | Bukti yang diminta |
|---|---|---|
| Duct suplai/return HVAC | Udara harus disalurkan antar lokasi dan diolah unit | Skema jalur, terminal, fan, tekanan dan aliran terpasang |
| Duct exhaust lokal | Polutan perlu dibuang dari titik sumber | Jalur buang, udara pengganti, outlet, akses pembersihan |
| Fan langsung ke luar tanpa rute panjang | Sumber dekat sisi luar dan jalur memungkinkan | Posisi bukaan, dampak suara, hujan, dan keamanan |
| Bukaan alami | Kondisi luar dan penggunaan mendukung | Lintasan, kendali bukaan, perubahan cuaca |

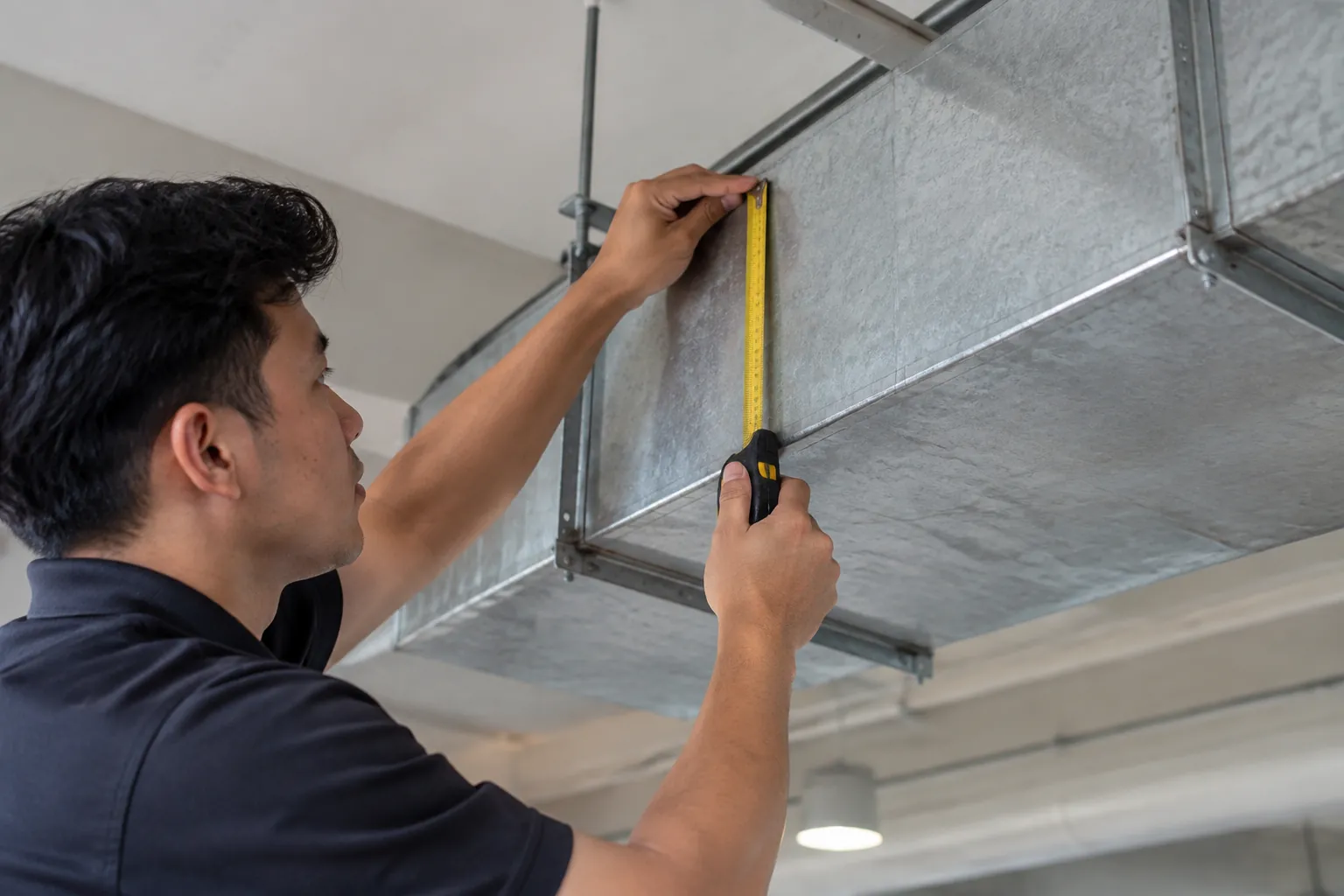

Dokumen pemeriksaan mencatat arah dan debit udara di terminal dengan metode yang sesuai, uji fungsi fan serta kontrol, dan kondisi suhu, kelembapan, juga sumber bau. Bandingkan hasil dengan tujuan tiap jalur; jika berbeda, telusuri fan, damper, filter, sambungan, serta hambatan sebelum mengganti ukuran saluran secara spekulatif. Simpan hasil uji bersama gambar terpasang agar perubahan berikutnya punya dasar. Untuk menelusuri panduan lain terkait penghawaan, kunjungi InteriorDesign.id.
