Sesudah tujuan penghawaan dipilih, hasilnya bergantung pada cara komponen bekerja bersama. Fan, filter, duct, grille, bukaan, kontrol, sambungan listrik, serta jalur air kondensat dapat saling membatasi. Panduan ini memetakan bahan, susunan, dan antarmuka yang perlu diperiksa sebelum spesifikasi dan pemasangan. Ia tidak mengulang katalog kapan memilih tiap keluarga sistem; keputusan kategori dan fungsi ruang berada pada panduan terpisah. Tidak ada ukuran atau rating komponen yang aman dipindahkan dari satu model ke semua proyek. Topik ini juga dapat ditelusuri melalui panduan penghawaan.
Ruang lingkup material dan komponen penghawaan
Keputusan yang perlu dibuat: mengenali susunan sistem
Gambar sistem sebagai urutan fisik: udara masuk, melewati bukaan atau intake, mungkin melewati filter dan fan, bergerak melalui duct atau ruang, lalu keluar pada titik tertentu. Beri tanda untuk komponen yang dapat dibersihkan, yang memerlukan penggantian, dan yang tersembunyi. Setiap sambungan mempunyai pertanyaan: apakah aliran terhalang, apakah kebocoran dapat terjadi, apakah air dapat menggenang, dan apakah teknisi masih dapat mengaksesnya setelah finishing selesai?
Bedakan udara luar dari udara yang hanya diputar ulang. Air purifier rumah menyaring udara yang melewati perangkat; US EPA menyebut filtrasi melengkapi pengendalian sumber dan ventilasi, serta tidak menghilangkan semua polutan. Filter pada unit split AC juga tidak otomatis berarti unit membawa udara luar. Pernyataan produk harus diperiksa pada manual model, bukan disimpulkan dari istilah pemasaran. Panduan EPA adalah untuk hunian, bukan standar fasilitas klinis.
Data awal: debit udara dan sumber polutan, jalur udara masuk dan keluar, dan kondisi penggunaan
Kumpulkan gambar terpasang, manual, daftar model, posisi intake dan exhaust, rute duct, filter, kontrol, serta area yang menghasilkan uap, debu, atau bau. Catat kapan ruang digunakan, pintu dan jendela dalam posisi apa, dan apakah ada peralatan yang bekerja bersamaan. Debit yang dibutuhkan dan tahanan saluran harus dihitung untuk sistem proyek, bukan diambil dari contoh produk. Laporan pengukuran awal membantu membedakan masalah komponen dari perubahan penggunaan.
Jika ada noda air, tentukan apakah terkait hujan, pipa, kondensasi, atau komponen penghawaan. Panduan US EPA tentang kelembapan mencakup bangunan dan HVAC bersama. Tanpa menelusuri sumber air, mengganti material saluran atau grille bisa mengulang masalah.
Komponen dalam air purifier penghawaan dan air quality penghawaan
Susunan, sambungan, dan kompatibilitas air purifier penghawaan

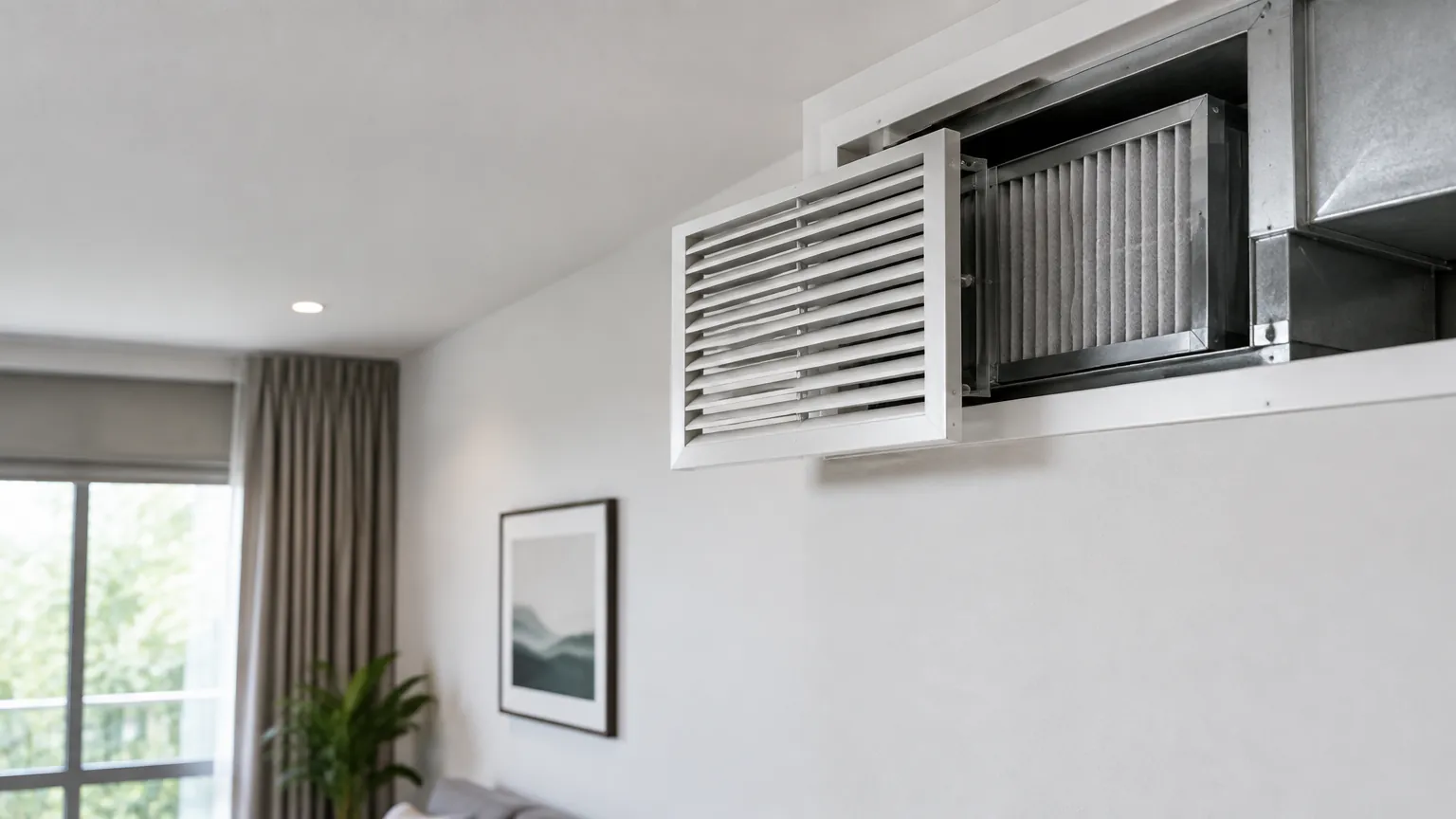

Periksa jalur udara masuk dan keluar pada air purifier, jenis filter yang disediakan, seal di sekitar filter, kontrol, serta ruang bebas yang diminta manual. Unit portabel perlu ditempatkan agar alirannya tidak tertutup furnitur atau tirai. Filter pengganti harus cocok dengan model; filter yang tampak mirip belum tentu memberi susunan atau hambatan yang sama. EPA menyatakan filter partikel dan gas mempunyai fungsi berbeda. Klaim mengurangi bau, partikel, atau kontaminan tertentu harus dibaca pada dokumen model dan metode uji yang relevan.
Catat cara membuka panel servis dan mendapatkan filter pengganti. Bila sistem memerlukan listrik terus-menerus, periksa posisi stopkontak serta jalur kabel yang aman. Jangan menganggap unit dengan fan internal merupakan ventilasi udara luar. Untuk kebutuhan ruang dengan risiko khusus, minta spesifikasi dari perancang yang sesuai fungsi, bukan mengadaptasi panduan alat rumah secara langsung.
Susunan, sambungan, dan kompatibilitas air quality penghawaan
“Air quality” adalah hasil yang diamati, bukan satu bahan. Jika rancangan memakai sensor, tentukan parameter yang benar-benar diukur, posisi sensor, kalibrasi atau perawatan menurut produsennya, dan tindakan yang dipicu pembacaan. Indikator warna pada alat tidak memberi diagnosis semua polutan. Data sensor sebaiknya dihubungkan dengan sumber kegiatan, ventilasi, dan filter; jangan menyamakan pembacaan satu titik dengan kondisi seluruh bangunan.
Kontrol yang merespons sensor juga perlu mode manual dan catatan operasi. Jika listrik atau jaringan gagal, apa kondisi fan? Jawab dari dokumen perangkat spesifik. Data kualitas udara dapat membantu memeriksa tren, tetapi pemilihan dan penempatan sensor harus mengikuti tujuan serta keterbatasan alat. Pengendalian sumber polutan tetap langkah dasar menurut EPA.
Komponen dalam ducting penghawaan dan fresh air fan penghawaan
Susunan, sambungan, dan kompatibilitas ducting penghawaan

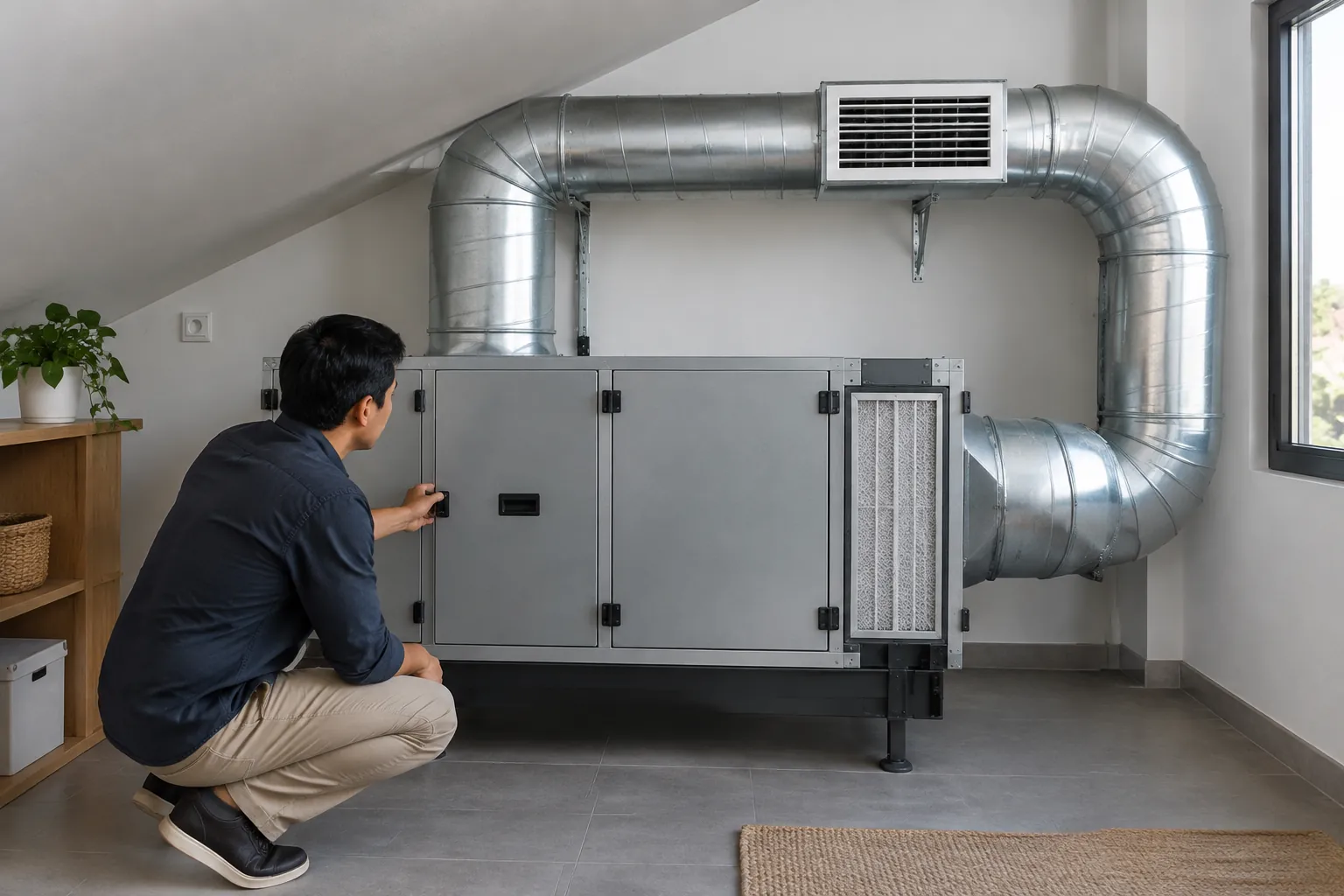

Duct membentuk lintasan dengan fan, sambungan, belokan, damper, grille, dan titik buang. Material dan bentuknya harus cocok dengan suhu, kelembapan, jenis polutan, kebutuhan akses, serta cara pemasangan. Jangan memilih bahan hanya karena mudah ditekuk atau murah. Sambungan yang bocor atau terlepas dapat membuat udara tidak mencapai tujuan; jalur yang sulit dibuka menyulitkan inspeksi. Perancang perlu memeriksa tahanan sistem dan kinerja fan bersama duct terpasang.
Untuk dapur komersial, residu minyak dan udara pengganti membuat detail pekerjaan berbeda dari rumah. UK HSE membahas koordinasi pengguna dapur, pemilik, dan pemasang; itu pembanding teknis Inggris, bukan kewajiban Indonesia. Material, kebersihan, dan akses inspeksi harus ditetapkan menurut aktivitas serta ketentuan proyek yang berlaku, tanpa menyalin ukuran atau klasifikasi asing.
Susunan, sambungan, dan kompatibilitas fresh air fan penghawaan
Fan suplai udara luar memerlukan intake yang tidak mengambil udara dari sumber polusi atau exhaust sendiri, jalur ke ruang, kontrol, dan rute keluarnya udara. Bila ada filter, periksa akses penggantian dan kompatibilitasnya dengan fan. Udara luar panas atau lembap dapat memengaruhi kenyamanan dan kebutuhan pengondisian; jangan menganggap penambahan udara luar selalu mendinginkan ruang. US DOE menyebut ventilasi tidak efektif sebagai strategi pendinginan di iklim panas lembap.
Periksa perlindungan intake dari hujan serta jalur air yang mungkin masuk. Detail dudukan, getaran, listrik, dan kebisingan ditentukan menurut model. Syarat angka debit dan filter berasal dari rancangan serta manual yang benar, bukan dari label “fresh air”.
Komponen dalam humidity control penghawaan dan passive cooling penghawaan
Susunan, sambungan, dan kompatibilitas humidity control penghawaan

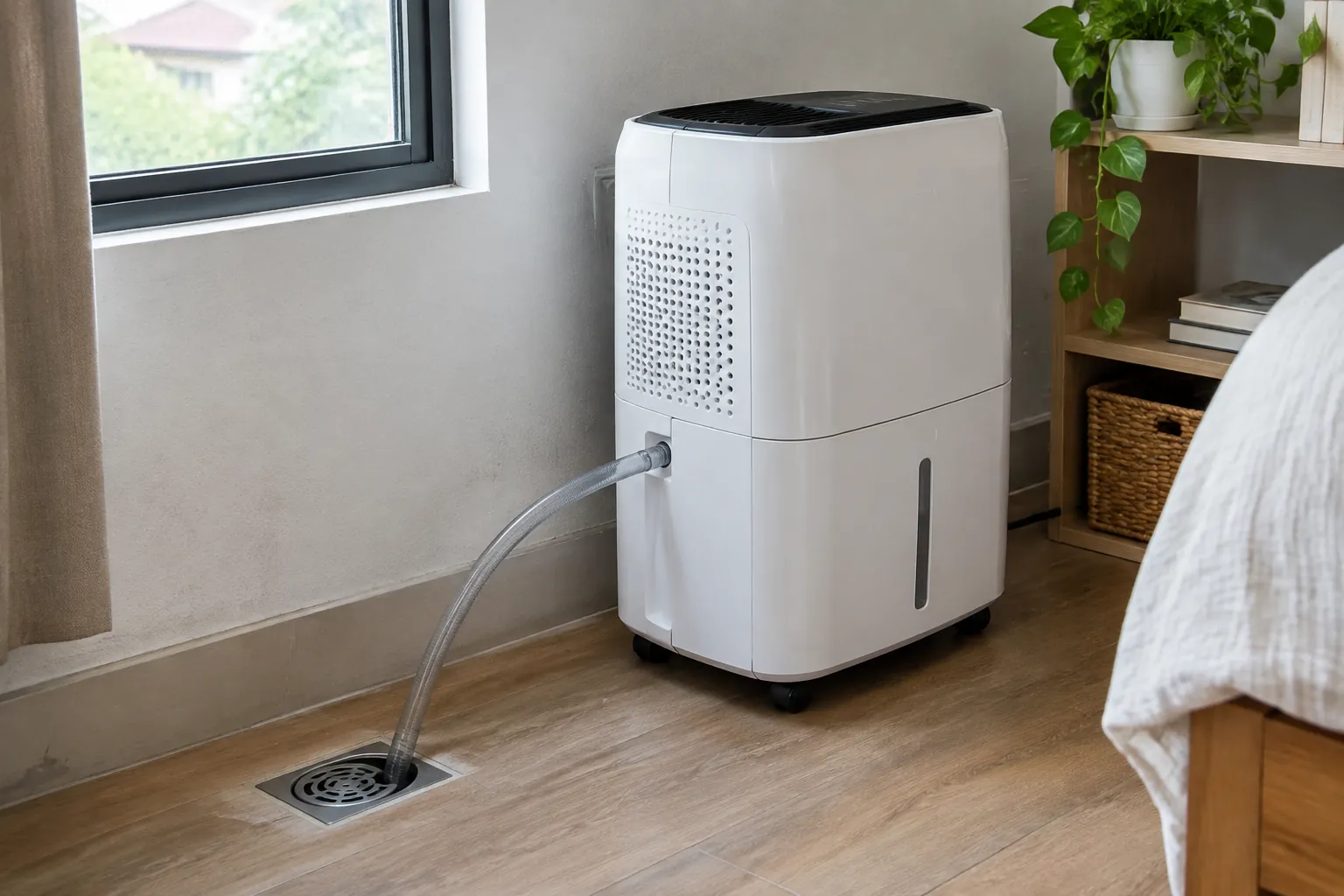

Sistem pengendalian kelembapan bisa melibatkan pengurangan sumber air, exhaust lokal, pendinginan, dehumidifier, drainase kondensat, sensor, dan kontrol. Hubungan komponen itu penting: air yang dikumpulkan alat harus dibuang aman, sensor perlu ditempatkan sesuai tujuan, dan kontrol jangan membuat alat bekerja saling bertentangan. Lembar teknis model diperlukan untuk mengetahui kondisi operasi serta perawatannya. Jangan menetapkan satu target kelembapan universal tanpa fungsi ruang.
Jika dinding atau plafon tetap basah, periksa sumber air sebelum menambah kapasitas alat. US EPA mengaitkan pengendalian kelembapan dengan atap, dinding, plumbing, dan HVAC. Perangkat pengering bukan perbaikan kebocoran. Catatan kondisi sebelum-sesudah membantu menguji apakah sumber telah ditangani.
Susunan, sambungan, dan kompatibilitas passive cooling penghawaan
Pendinginan pasif dapat menggabungkan peneduh, selubung bangunan, bukaan, gerak udara, dan cara ruang digunakan. Bahan peneduh dan posisi bukaan perlu dilihat bersama, bukan dianggap satu komponen ajaib. Di iklim panas lembap, ventilasi sendiri punya batas sebagai strategi pendinginan menurut US DOE. Karena itu kenyamanan termal dan pertukaran udara dinilai sebagai tujuan berbeda; tidak ada janji penurunan suhu tetap.
Periksa apakah bukaan yang diandalkan aman dibuka, terlindung dari hujan, dan tetap dapat ditutup ketika udara luar buruk. Komponen pasif sering memerlukan perilaku penghuni; rencana operasi yang tidak sesuai kebiasaan akan sulit berfungsi sebagaimana dimaksud. Detail material pada peneduh atau selubung perlu mengikuti kondisi paparan dan dokumen sistem tertentu.
Komponen dalam split ac penghawaan dan ventilasi atap penghawaan
Susunan, sambungan, dan kompatibilitas split ac penghawaan

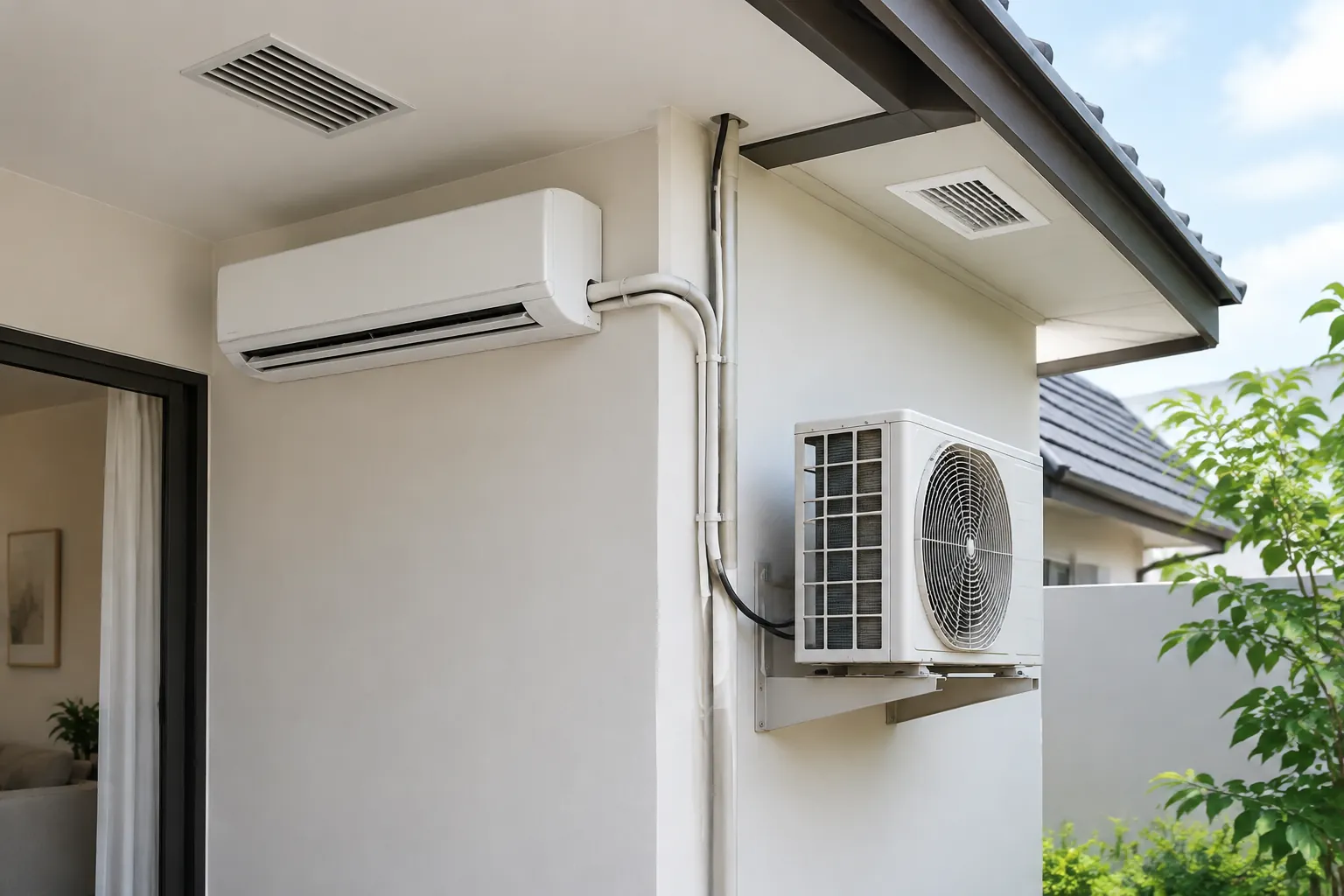

Split AC mempunyai unit ruang, unit luar, jalur refrigeran, listrik, kontrol, dan drainase kondensat. Filter serta koil memerlukan akses servis. Dari susunan umum itu tidak boleh disimpulkan bahwa setiap unit memasok udara luar; fitur tersebut harus ada dalam dokumen model bila menjadi persyaratan. Koordinasikan lokasi buangan kondensat agar air tidak merusak dinding atau plafon. Klaim kapasitas, efisiensi, serta kemampuan pengendalian lembap hanya sah untuk model dan kondisi uji yang dinyatakan produsennya.
Hubungkan operasi AC dengan ventilasi yang dirancang terpisah. Jika fan exhaust atau suplai bekerja bersama AC, periksa mode dan kondisi ruang saat uji. Jangan menjadikan filter AC satu-satunya strategi bagi sumber polutan aktif.
Susunan, sambungan, dan kompatibilitas ventilasi atap penghawaan
Ventilasi atap melibatkan bukaan masuk dan keluar, pelindung hujan, detail penutup atap, kemungkinan fan, serta pemisahan dari ruang hunian yang dikondisikan. Titik pemasangan harus menjaga integritas atap dan akses inspeksi. Jangan menyimpulkan adanya ventilasi ruang hunian hanya karena udara bergerak di ruang atap. Hubungan dengan plafon, insulasi, dan saluran lain perlu digambar.
Jika ada bekas air, pemeriksaan sumber kebocoran mendahului penambahan bukaan. Pada pekerjaan baru, uji perlindungan cuaca sesuai sistem atap. Klaim bahwa satu jenis ventilator atap menurunkan suhu rumah dengan angka tertentu memerlukan bukti model, rancangan, dan kondisi iklim, sehingga tidak layak dijadikan janji umum.
Menggabungkan keputusan dalam satu rencana
Kesesuaian bukaan, fan, dan duct dan grille

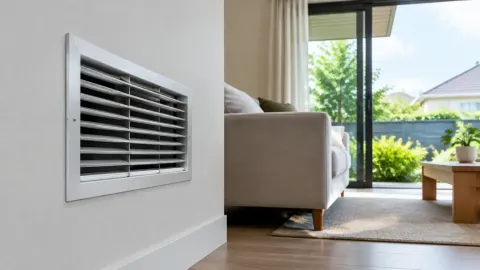

Setiap sambungan perlu mempunyai pemilik pemeriksaan. Intake yang benar bisa gagal bila filter terpasang tidak cocok; fan yang benar bisa gagal bila duct menghambat; atap yang terbuka bisa bocor bila detailnya keliru. Buat diagram komponen dengan arah udara, listrik, kontrol, dan jalur air. Tandai akses servis sebelum finishing ditutup.
| Pilihan antarmuka | Alasan | Ketergantungan | Pemeriksa |
|---|---|---|---|
| Filter dan fan | Aliran harus melewati media yang cocok | Model, seal, akses ganti | Perancang dan pemasang |
| Fan dan duct | Kinerja terpasang dipengaruhi jalur | Tahanan, sambungan, titik buang | Perancang mekanikal |
| Sensor dan kontrol | Pembacaan harus memicu tindakan yang tepat | Posisi, mode manual, dokumen alat | Perancang kontrol |
| Kondensat dan bangunan | Air tidak boleh tertahan pada assembly | Drainase, akses, sumber air lain | Pemasang serta desainer bangunan |
| Bukaan atap dan penutup | Udara bergerak tanpa merusak ketahanan cuaca | Detail atap dan perlindungan hujan | Desainer/pemasang atap |
Pemeriksaan arah dan debit udara serta uji fungsi fan dan kontrol
Setelah terpasang, periksa arah udara, debit bila menjadi kriteria desain, respons fan dan kontrol, serta keadaan filter dan damper. Catat posisi pintu dan jendela, mode AC, dan perangkat lain selama pengujian. Periksa pula jalur kondensat dan area yang terekspos hujan. Kinerja suatu komponen tidak boleh dianggap bukti kinerja keseluruhan sistem tanpa uji di lokasi.
Checklist sebelum langkah berikutnya
Spesifikasi, bukti produk, dan data proyek yang belum lengkap
- Jalur udara, listrik, kontrol, dan air telah digambar dalam satu susunan.
- Model fan, filter, sensor, AC, dan komponen lain memiliki manual yang cocok.
- Bahan duct, sambungan, grille, dan akses servis dinilai terhadap kondisi penggunaan.
- Risiko air pada intake, kondensat, dinding, dan atap sudah diperiksa.
- Cara menguji arah, debit, kontrol, dan kebocoran ditentukan dalam proyek.
Pertanyaan untuk desainer atau pemasang serta bacaan bacaan lanjutan terkait
Tanyakan komponen mana yang menentukan fungsi, antarmuka mana yang paling berisiko, bagaimana peralatan dirawat, dan bukti apa yang diperlukan sebelum area ditutup. Detail air purifier, air quality, ducting, fresh air fan, humidity control, passive cooling, split AC, dan ventilasi atap perlu dikembangkan sesuai model dan bangunan. Pilihan keluarga sistem berada pada keputusan sebelumnya; setelah susunan jelas, perancang dapat menetapkan ukuran, material final, metode pemasangan, serta pengujian dengan data proyek yang lengkap. Untuk menelusuri panduan lain terkait penghawaan, kunjungi InteriorDesign.id.
