Ukuran dalam gambar penghawaan dapat berarti dimensi produk, lubang konstruksi, bagian yang terlihat, ruang untuk memasang, atau ruang yang dibutuhkan saat servis. Menyamakan semuanya adalah sumber benturan di lapangan. Artikel ini membantu pemilik dan perancang menelusuri ukuran dari fungsi sampai gambar ukur tanpa mengklaim satu angka standar untuk seluruh rumah. Setiap ukuran harus jelas perannya dan dapat diperiksa pada kondisi bangunan yang sebenarnya. Untuk melihat kerangka perencanaan dan spesifikasi penghawaan secara utuh, baca Panduan Lengkap Perencanaan dan Spesifikasi Penghawaan.
Membedakan ukuran nominal dan kebutuhan nyata
Dimensi produk, pemasangan, operasi, dan servis

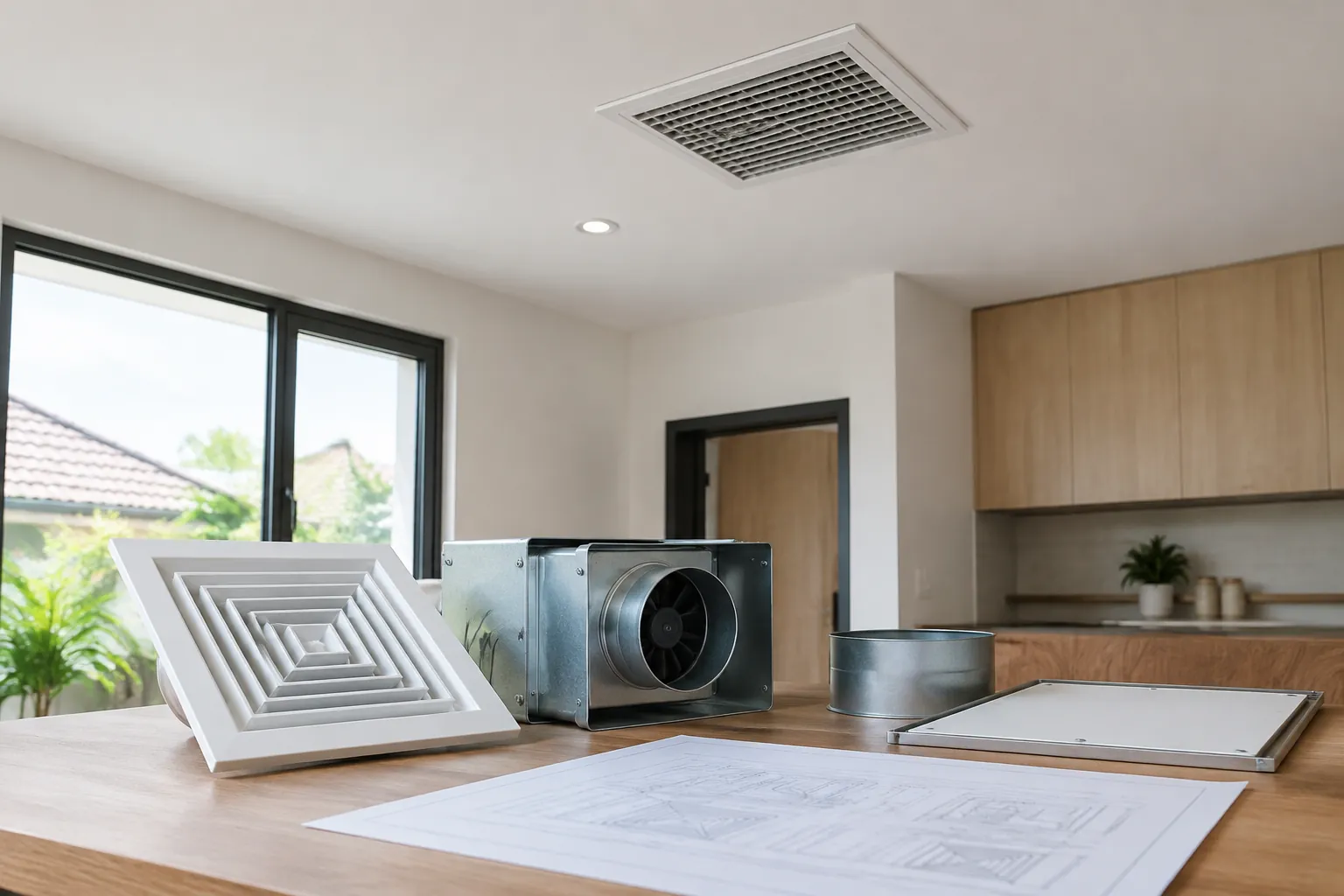

Minta lembar dimensi model yang benar. Ukuran badan fan, diameter sambungan, muka grille, dudukan, serta ruang membuka panel dapat berbeda. Angka pada nama seri pun tidak selalu menunjukkan ukuran bukaan jadi. Tandai dimensi mana berasal dari produk, mana hasil perhitungan jalur, dan mana diperoleh dari pengukuran bangunan. Dengan cara ini, tukang tidak menebak ukuran lubang dari foto katalog.
Ruang servis perlu digambar, bukan hanya disebut. Coba bayangkan bagaimana filter dilepas, motor diperiksa, duct dibersihkan, dan panel dikembalikan setelah finishing. Fan yang muat di plafon tetapi tidak dapat dibuka bukan pilihan yang selesai. Pada penempatan dekat kabinet atau lampu, periksa area gerak pintu serta tangan petugas. Bila komponen harus diganti, jalur mengeluarkannya juga perlu tersedia.
Pisahkan ukuran rancangan dan ukuran aktual setelah pemasangan. Pengukuran awal pada dinding yang belum diplester atau plafon yang belum jadi dapat berbeda dari kondisi akhir. Catat tahap kapan ukuran dikunci, siapa memeriksa, dan bagaimana revisi dicatat. Toleransi yang dapat diterima berasal dari produk, detail, dan kesepakatan proyek, bukan satu jarak universal yang dikutip tanpa konteks.
Menghubungkan ukuran dengan fungsi
Debit udara dan sumber polutan serta jalur udara masuk dan keluar
Bukaan dan duct adalah bagian dari jalur aliran. Ukurannya perlu mengikuti kebutuhan udara, lokasi sumber polutan, panjang serta bentuk rute, dan data fan pada kondisi kerja. Grille yang tampak cukup besar tidak membuktikan debit terpasang; bukaan yang tertutup furnitur juga tidak menjalankan fungsi desainnya. Perancang menentukan target serta memeriksa hambatan sistem sebelum ukuran komponen disetujui.
EPA membedakan pengendalian sumber, ventilasi, dan filtrasi. Oleh sebab itu, fungsi harus jelas sebelum menggambar ukuran. Bukaan udara luar, exhaust dari dapur atau kamar mandi, dan perangkat sirkulasi tidak dapat dipertukarkan hanya karena lubangnya serupa. Fan lokal yang membuang ke luar mengeluarkan kontaminan dari ruang sumber, sedangkan penyaring melengkapi strategi tersebut sesuai jenis polutan dan produk.
Udara luar di lokasi panas-lembap tidak selalu menjadi cara menurunkan panas. DOE menegaskan keterbatasan pendinginan lewat ventilasi pada kondisi itu. Penentuan bukaan perlu mempertimbangkan penggunaan AC, hujan, dan mutu udara luar. Hal ini tidak menghasilkan ukuran tetap; justru memperjelas kondisi penggunaan yang harus masuk ke perhitungan proyek.
Memeriksa toleransi dan koordinasi
Bukaan, pertemuan, serta kondisi bidang aktual

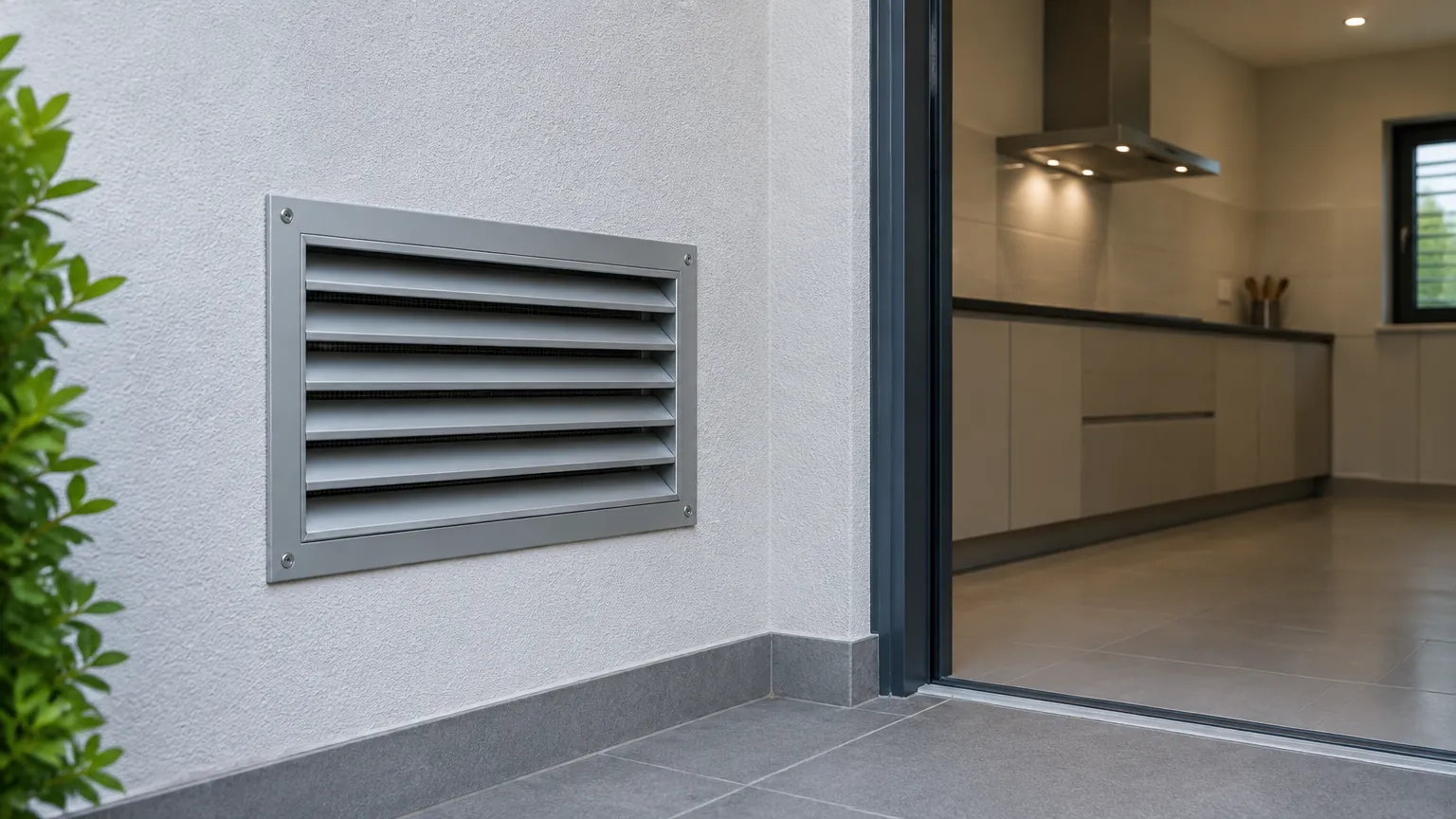

Survei bidang yang akan ditembus: ketebalan, kemiringan, balok, utilitas tersembunyi, lapisan kedap air, dan akses dari sisi luar. Cocokkan titik masuk dan buang dengan elemen lain agar udara buang tidak mudah kembali ke intake. Detail pertemuan dengan dinding atau atap harus menahan air hujan menurut susunan bangunan yang dipilih; bukaan yang tepat secara geometris masih bisa gagal bila sambungan bocor.

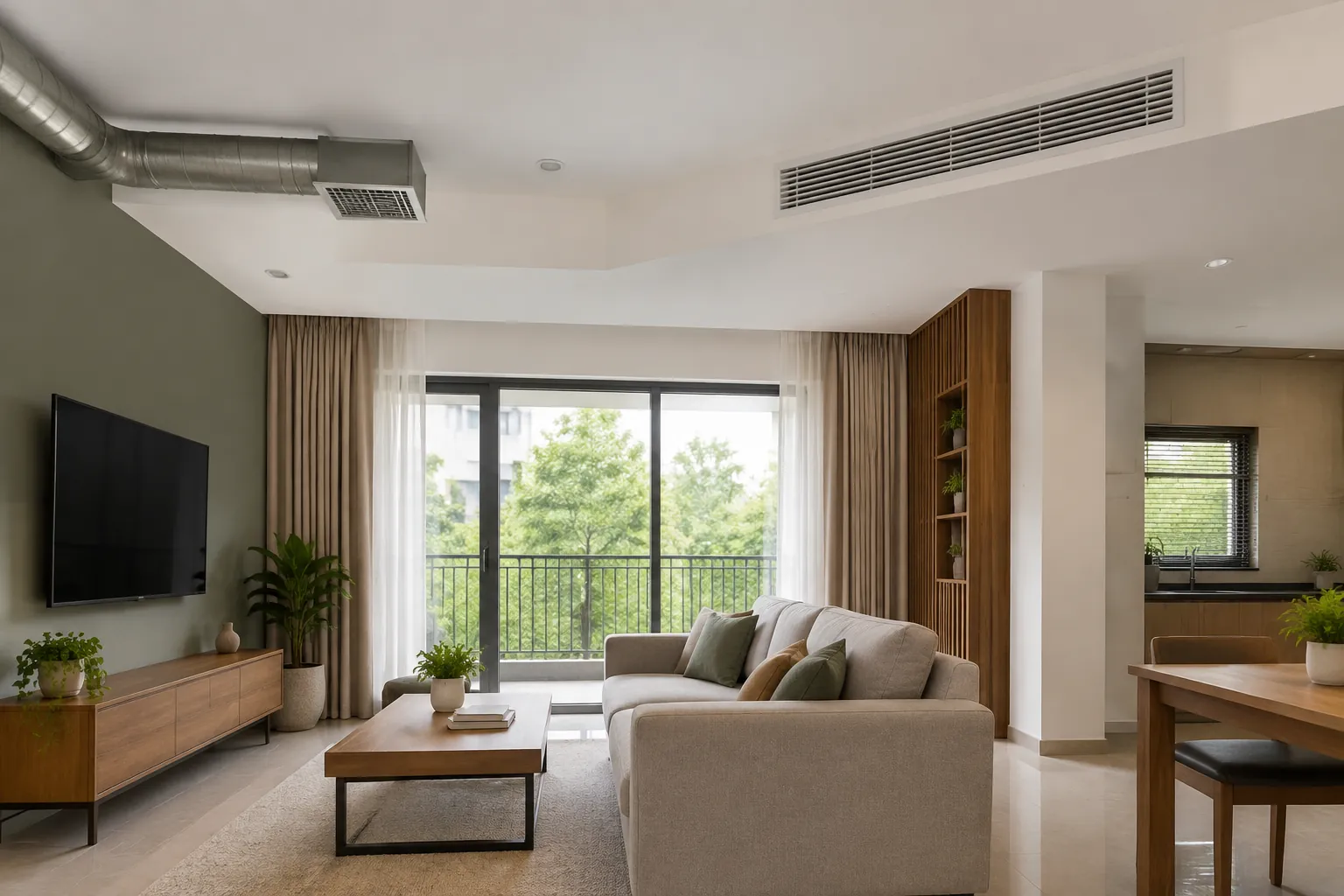

Buat gambar ukur yang membedakan sumbu, muka jadi, tepi lubang, dan batas servis. Tandai ukuran yang menunggu survei akhir. Jika grille dipasang sejajar pola plafon, pemeriksaan estetika tidak boleh menghilangkan fungsi atau akses. Ketika ada perubahan model, ulangi pemeriksaan dimensi sambungan, dudukan, listrik, dan cara membuka panel.
Toleransi bukan alasan menyembunyikan selisih besar. Catat deviasi di lapangan, dampaknya terhadap jalur aliran dan kerapian, lalu putuskan apakah detail boleh disesuaikan atau harus digambar ulang. Ambang terima perlu merujuk manual model, desain, dan bahan yang dipakai. Jangan menyebut angka dari naskah standar yang belum dibaca.
Memvalidasi ukuran sebelum pemesanan
Gambar ukur, mock-up, atau perhitungan ahli sesuai risiko
Pilih tingkat verifikasi menurut risiko. Untuk grille yang bertemu bidang akhir, mock-up membantu melihat garis tepi serta akses. Untuk rute duct yang panjang atau ruang mekanis sempit, perancang perlu memeriksa penampang, belokan, dan data fan. Pada renovasi dengan rongga tersembunyi, bukaan pemeriksaan terbatas dapat diperlukan sebelum pesanan dipastikan. Metode dipilih bersama pihak yang bertanggung jawab pada proyek.
Minta pemasok menandai seluruh dimensi model pada gambar: ukuran produk, potongan yang diperlukan, kelonggaran pemasangan yang memang disebut manual, dan ruang servis. Konfirmasi bahwa gambar itu memakai revisi produk yang akan dikirim. Spesifikasi “atau setara” harus menjelaskan bagaimana kesetaraan dimensi dan fungsi diuji; mengganti merek pada akhir pekerjaan dapat mengubah seluruh detail sambungan.
Setelah pemasangan, bandingkan kondisi nyata dengan gambar ukur dan hasil aliran. Produk yang masuk ke lubang belum tentu bekerja pada debit yang dirancang. Simpan foto jalur sebelum tertutup serta catatan perubahan untuk pemeriksaan berikutnya.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: pemeriksaan arah dan debit udara; uji fungsi fan dan kontrol; catatan suhu, kelembapan, dan sumber bau
Matriks berikut menghubungkan jenis ukuran dengan penanggung jawab serta bukti yang diperlukan.
| Ukuran atau ruang | Bukti sebelum pesanan | Pemeriksaan lapangan |
|---|---|---|
| Badan dan sambungan produk | Manual model aktual | Kesesuaian barang dan dudukan |
| Bukaan serta duct | Gambar perhitungan dan rute | Jalur terpasang tanpa benturan |
| Muka jadi dan toleransi | Gambar ukur serta mock-up | Pertemuan rapi menurut detail disetujui |
| Ruang servis | Simulasi membuka panel | Komponen dapat dijangkau dan dilepas |
Lembar akhir mencatat arah dan debit pada titik yang ditetapkan proyek, fungsi fan dan kontrol, serta suhu, kelembapan, keadaan pintu-jendela, dan sumber bau saat pemeriksaan. Bila hasil meleset, periksa terlebih dahulu hambatan jalur, ukuran sambungan, dan udara pengganti. Langkah berikutnya adalah mengunci gambar ukur berdasarkan model dan kondisi jadi, lalu menyetujui metode penerimaan sebelum pesanan dilepas. Untuk menelusuri panduan lain terkait penghawaan, kunjungi InteriorDesign.id.
