Posisi lubang ventilasi plafon yang benar tidak ditentukan oleh simetri visual. Ia ditentukan oleh pasangan inlet–outlet, ruang yang dilayani, sumber polutan, dan zona tujuan. Sebelum menandai plafon, gambar panah udara dari tempat masuk yang bersih menuju tempat keluar yang benar-benar terhubung ke luar. Bukaan tanpa jalur hanya menjadi lubang ke rongga tersembunyi. Topik ini juga dapat ditelusuri melalui panduan plafon.
Mulai dari tujuan outlet
Untuk kamar mandi, outlet harus menangkap uap dekat sumber lalu duct membawanya ke luar bangunan. Untuk dapur, pembuangan perlu menangani kontaminan memasak sesuai sistemnya. Untuk ventilasi seluruh rumah, suplai dan exhaust perlu direncanakan agar udara melewati area hunian sebelum dibuang dari area basah. Empat pendekatan sistem dijelaskan oleh Building Science Education: exhaust, supply, balanced, dan energy recovery.
Bukaan interior ke rongga atap bukan substitusi outlet luar. Udara lembap dapat mengembun pada komponen atap, sementara debu rongga dapat kembali ke ruang. Pastikan ujung duct dapat ditemukan saat inspeksi dan tidak berhenti di atas plafon.
Susun inlet dari sisi yang paling bersih
Udara pengganti jangan diambil dari garasi, area sampah, dekat buangan exhaust, atau rongga berdebu. Pada ventilasi alami, perhatikan arah angin setempat, keamanan bukaan, kebisingan, asap, serta hujan. Inlet rendah dan outlet tinggi dapat memanfaatkan gaya apung, tetapi hasilnya bergantung pada perbedaan suhu dan tekanan; jangan menjanjikan aliran hanya karena beda elevasi.
Dalam denah yang memiliki pintu sering tertutup, sediakan jalur transfer yang terencana. Celah bawah pintu, grille transfer, atau koridor dapat berfungsi, tetapi pilihan harus mempertimbangkan privasi suara, cahaya, asap, dan persyaratan kebakaran. Jalur terpendek belum tentu terbaik bila memintas area yang ingin diventilasi.
Bedakan bukaan ruang dan bukaan rongga atap
Pada loteng berventilasi, inlet biasanya berada di tepi rendah atap dan outlet di posisi lebih tinggi. Bidang plafon ruang tetap rapat. Pada sistem atap tak berventilasi, strategi kelembapan berbeda dan tidak boleh “diperbaiki” dengan menambah lubang acak. Konfirmasikan tipe rakitan sebelum memotong panel.
Jika soffit menjadi inlet, jangan biarkan insulasi menyumbat aliran. Baffle menjaga jalur udara di bawah dek atap dan mengurangi risiko angin menggeser insulasi. Namun lubang dan baffle harus mengikuti struktur, bukan memotong rangka demi mengejar pola.
Lindungi setiap bukaan dari empat gangguan
Pertama, hujan angin. Gunakan geometri louver, flashing, drip edge, dan posisi terlindung yang mengarahkan air kembali ke luar. Kedua, serangga dan hewan. Mesh perlu cukup tahan, dapat dilepas, dan tidak mudah tersumbat. Ketiga, debu atau garam. Area perkotaan dan pesisir memerlukan akses pembersihan serta material pengikat yang tahan korosi. Keempat, suara dan cahaya. Bukaan transfer dapat membawa percakapan atau sorot lampu ke ruang lain; jalur berbelok atau elemen akustik mungkin diperlukan tanpa mencekik aliran.
EPA menyarankan exhaust kamar mandi dan dapur membuang kelembapan ke luar, bukan ke loteng, dalam panduan pengendalian kelembapan rumah. Prinsip ini memberi gerbang pemeriksaan yang sederhana: ikuti duct dengan mata atau alat sampai terminasi luar terlihat.
Gunakan potongan, bukan denah saja

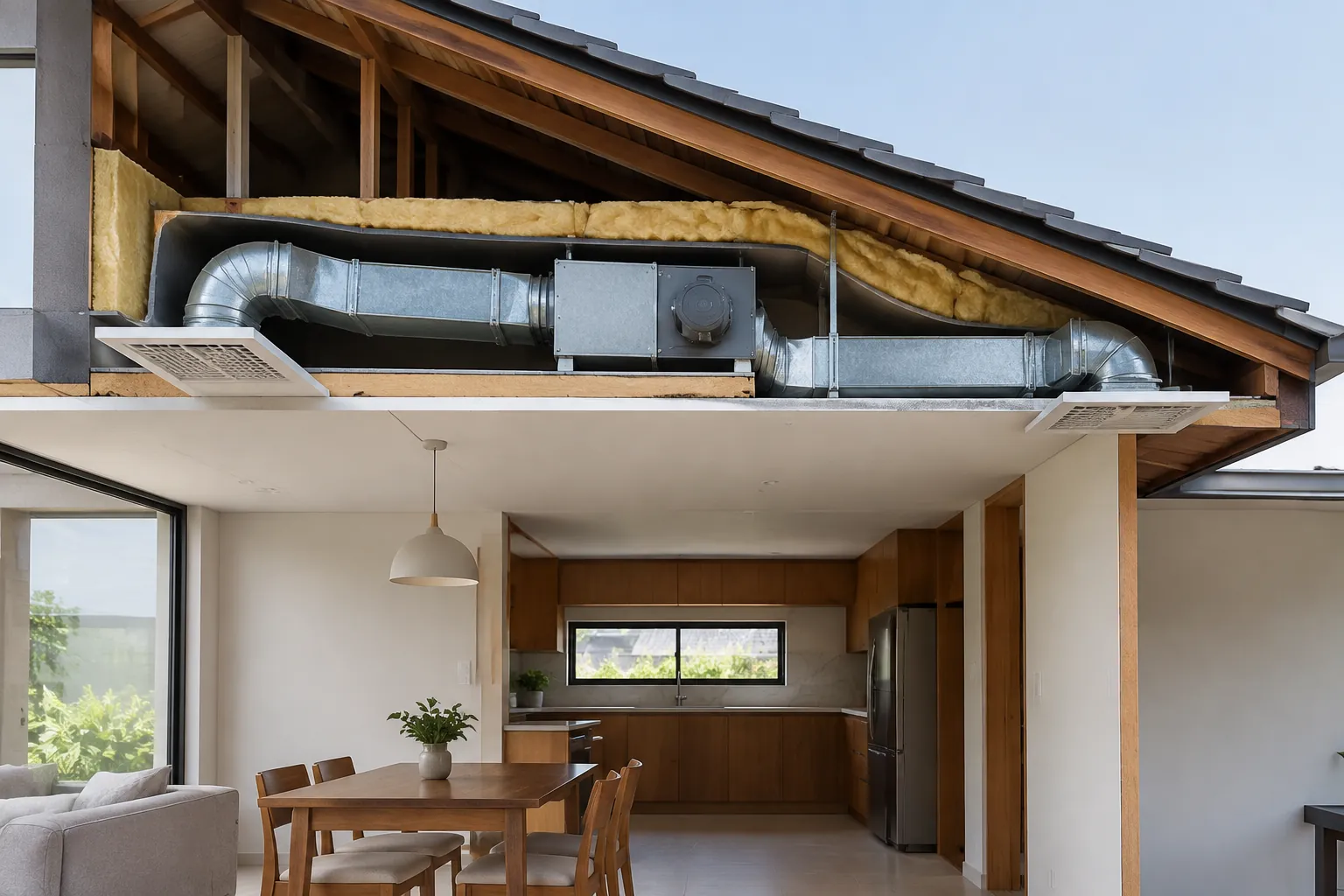

Denah menunjukkan hubungan ruang, tetapi potongan mengungkap tinggi, balok, insulasi, duct, talang, dan atap. Buat minimal satu potongan dari inlet melalui ruang ke outlet. Tandai komponen yang harus tetap dapat diakses, termasuk damper, filter, fan, sambungan duct, dan titik rawan kondensasi.
Untuk jalur tepi atap, panduan baffle menunjukkan bagaimana aliran dari soffit diarahkan melewati insulasi. Detail proyek perlu disesuaikan dengan sistem atap, iklim, dan produk; jangan menyalin ukuran dari contoh luar negeri sebagai kewajiban Indonesia.
Uji sebelum plafon ditutup

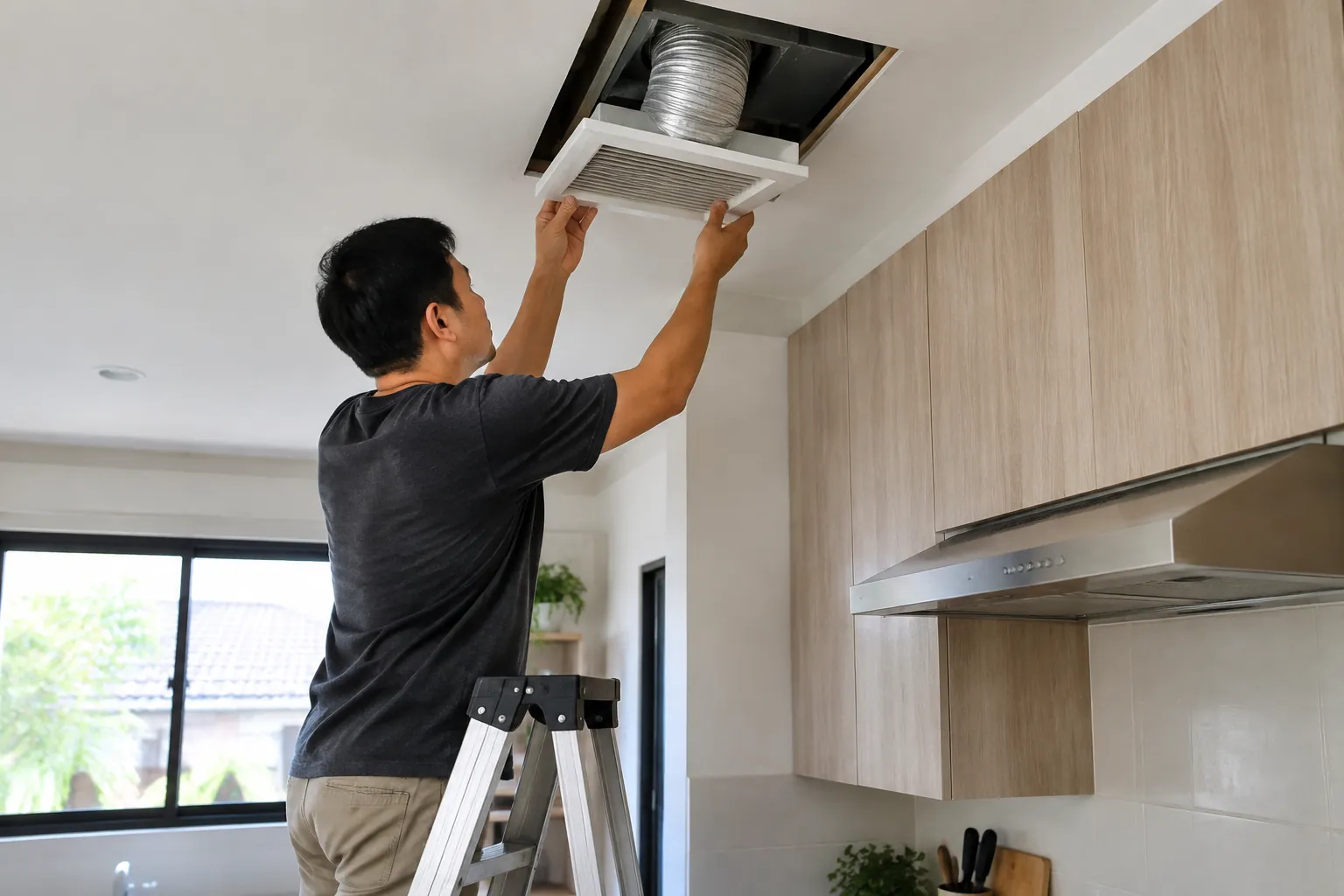

Lakukan inspeksi visual terhadap sambungan, arah duct, dan pelindung hujan. Nyalakan kipas pada mode rencana dan periksa apakah pintu atau grille transfer menyebabkan tekanan yang tidak diinginkan. Gunakan smoke pencil atau metode aman oleh tenaga kompeten untuk melihat arah, bukan api terbuka. Setelah hujan berangin, cek rembesan dan bekas air sebelum finishing final.
Pemotongan dekat kabel, lampu, atau struktur harus didahului pelacakan utilitas. Isolasi listrik dan pemasangan fan dilakukan teknisi kompeten; perubahan struktur atau elemen proteksi kebakaran memerlukan penilaian profesional serta kepatuhan proyek.\n\n## Tandai keputusan pada gambar kerja\n\nBeri kode berbeda untuk inlet ruang, outlet ruang, ventilasi rongga atap, dan bukaan servis. Cantumkan ruang yang dilayani, arah pembuangan, jenis pelindung, serta pihak yang memeriksa terminasi. Kode ini mencegah grille dekoratif dianggap sebagai outlet dan memudahkan pengawas menolak perubahan lapangan yang memutus jalur. Foto setiap kode sebelum bidang plafon ditutup.\n\nPrioritas akhirnya ialah jalur yang dapat dijelaskan dan diperiksa. Jika gambar interior belum memperlihatkan ke mana udara pergi, InteriorDesign.id dapat membantu mengoordinasikan refleksi plafon dengan potongan udara, posisi AC, pencahayaan, serta akses servis.
