Gambar alur air sebelum denah pipa
Mulai dari sumber atau sambungan layanan, meter, tangki, pompa, pengolahan bila ada, distribusi dingin, air panas, fixture, buangan, vent, air hujan, dan titik pembuangan. Diagram alur menunjukkan hubungan yang sering hilang dari denah. Tandai siapa yang memiliki tiap komponen serta batas rumah dengan jaringan bersama atau publik. Topik ini juga dapat ditelusuri melalui panduan plumbing.
Kumpulkan kebutuhan penghuni
Daftar jumlah pengguna, pola mandi, memasak, mencuci, taman, kebutuhan aksesibilitas, dan rencana perubahan. Jangan langsung menerjemahkan ke diameter; perencana menghitung skenario pemakaian serta kondisi sumber. Pisahkan kebutuhan wajib dari kenyamanan. Data penghuni membantu menghindari sistem terlalu kecil atau terlalu rumit untuk rumah sederhana.
Kelompokkan area basah secara masuk akal
Dapur, kamar mandi, dan area cuci yang dekat dapat memendekkan distribusi dan buangan. Namun struktur, cahaya, ventilasi, serta privasi tetap dipertimbangkan. Buat koridor utilitas dan shaft yang cukup untuk support, insulasi, vent, serta akses. Jangan memaksa buangan menembus balok karena layout interior berubah terlambat.

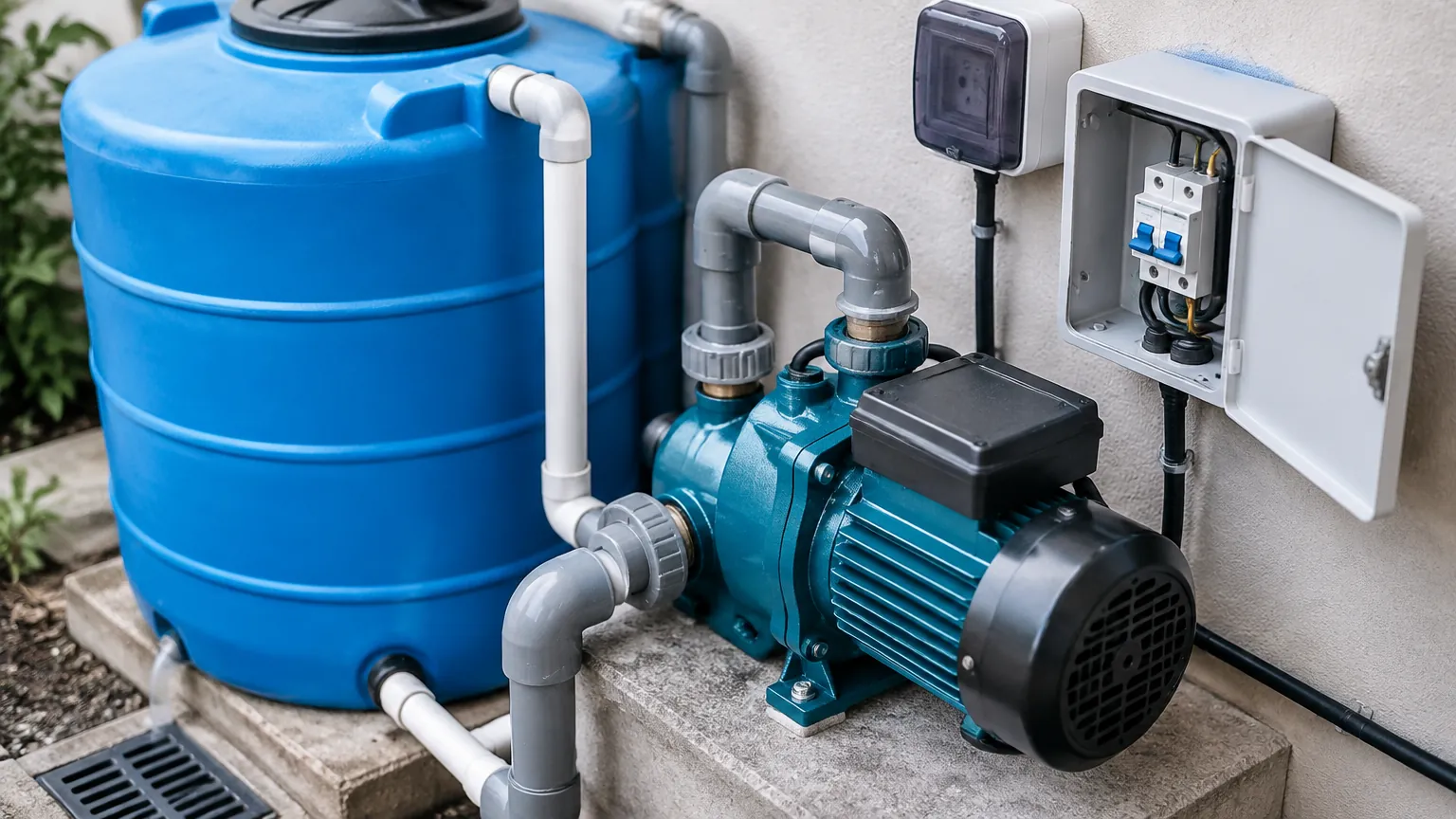

Tentukan strategi sumber dan penyimpanan
Verifikasi ketersediaan, kualitas, tekanan, kontinuitas, tangki, overflow, serta drainase. Pompa dipilih dari kebutuhan sistem dan titik operasi, bukan hanya daya. Tangki membutuhkan struktur, penutup, akses, dan higienitas. Perangkat listrik di area basah dipasang tenaga berwenang. Dokumentasikan mode saat sumber atau listrik terganggu.
Distribusi dan isolasi per zona
Rute memperhitungkan rugi, temperatur, support, gerak, kondensasi, dan risiko bor. Valve utama serta zona memungkinkan perawatan tanpa mematikan seluruh rumah. Labeli dan sediakan akses. Air panas memerlukan kontrol suhu, insulasi, dan perangkat keselamatan sesuai produk. Jangan memasang cabang mati atau volume berlebih tanpa alasan.
Buangan, vent, dan air hujan
Buangan gravitasi membutuhkan elevasi, slope, trap, vent, cleanout, serta outlet yang terkoordinasi. Air hujan tidak dicampur sembarang dengan limbah. Periksa risiko backflow dan banjir tapak. Pedoman WHO menempatkan air dalam bangunan sebagai sistem risiko yang harus dikelola sejak desain hingga operasi.
Standar, izin, dan kewenangan
BSN mencatat SNI 8153:2025 sebagai standar plambing bangunan gedung yang berlaku. PP 16/2021 memberi kerangka penyelenggaraan bangunan. Gunakan dokumen lengkap, ketentuan daerah, pengelola, dan utilitas. Artikel ini tidak menetapkan sizing atau izin; perencana kompeten melakukan perhitungan serta koordinasi.
Rancang untuk inspeksi dan perubahan
Valve, filter, pompa, cleanout, sensor, dan sambungan servis perlu ruang. Foto jalur sebelum ditutup dan buat zona bebas bor. Sisakan jalur penggantian perangkat. Rencana ekspansi harus didukung kapasitas, bukan label “future”. Panel yang menyatu dengan interior tetap harus dapat dibuka tanpa alat khusus yang hilang.
Commissioning membuktikan desain
Uji suplai, penggunaan bersamaan, air panas, valve, pompa, kebocoran, buangan, vent, serta overflow pada kondisi disepakati. Catat hasil dan koreksi sebelum finishing final. Jangan menerima sistem hanya karena setiap fixture mengalir satu per satu. Serah terima mencakup as-built, manual, label, serta prosedur darurat.
Operasi menjadi bagian desain
InteriorDesign.id dapat menyelaraskan shaft, panel, fixture, dan kabinet dengan ruang. Penghuni perlu mengetahui shutoff serta tanda bahaya, sementara teknisi menangani pekerjaan bertekanan, panas, listrik, limbah, dan tertanam. Sistem rumah yang berhasil dapat digunakan, diisolasi, diperiksa, dan diperbaiki tanpa menebak jalurnya.
Pisahkan jaringan sesuai fungsi
Suplai bersih, air panas, buangan, vent, hujan, dan irigasi tidak boleh diperlakukan sebagai satu jalur generik. Bedakan warna atau label pada gambar dan lokasi. Perpotongan dirancang agar tidak memicu kontaminasi atau konflik servis. Ketika sistem daur ulang dipertimbangkan, gunakan desain, pemisahan, penandaan, serta persetujuan yang relevan; jangan menghubungkan eksperimen ke jaringan rumah.
Masukkan ketahanan terhadap gangguan
Tentukan respons ketika listrik mati, suplai berhenti, pompa rusak, atau hujan ekstrem. Pastikan overflow, drainase, dan shutoff bekerja tanpa menimbulkan bahaya baru. Redundansi dipilih berdasarkan kebutuhan, bukan sekadar menambah perangkat. Penghuni harus mengetahui layanan mana yang tetap tersedia dan tindakan yang aman.
Koordinasikan energi dan air
Pompa serta pemanas memengaruhi konsumsi energi dan kenyamanan. Rute air panas, setelan, dan insulasi ditinjau bersama pola penggunaan. Hindari perangkat besar tanpa kebutuhan. Perencana listrik, struktur, dan plumbing berkoordinasi pada daya, beban, ventilasi, serta drainase. Keselamatan perangkat tidak boleh dikalahkan target estetika.
Tetapkan indikator operasi
Catat baseline tekanan, meter, waktu tunggu, siklus pompa, dan kondisi tangki yang relevan. Indikator membantu menemukan perubahan setelah rumah dihuni. Jangan menetapkan angka universal dari artikel; ukur proyek. Satu halaman dashboard dan prosedur tindak lanjut lebih berguna daripada sensor yang menghasilkan notifikasi tanpa penanggung jawab. Tinjau baseline sesudah perangkat besar diganti agar perubahan normal tidak salah dianggap sebagai kerusakan.
