Efisien bukan sekadar paling pendek
Posisi pipa yang baik menyeimbangkan panjang, rugi tekanan, kemiringan buangan, akses servis, struktur, dan risiko kerusakan. Jalur paling lurus dapat buruk bila menembus balok atau tersembunyi di belakang finishing mahal. Buat matriks keputusan untuk setiap rute: kinerja, jumlah fitting, akses, konflik, biaya pemulihan, dan kemungkinan perubahan. Topik ini juga dapat ditelusuri melalui panduan plumbing.

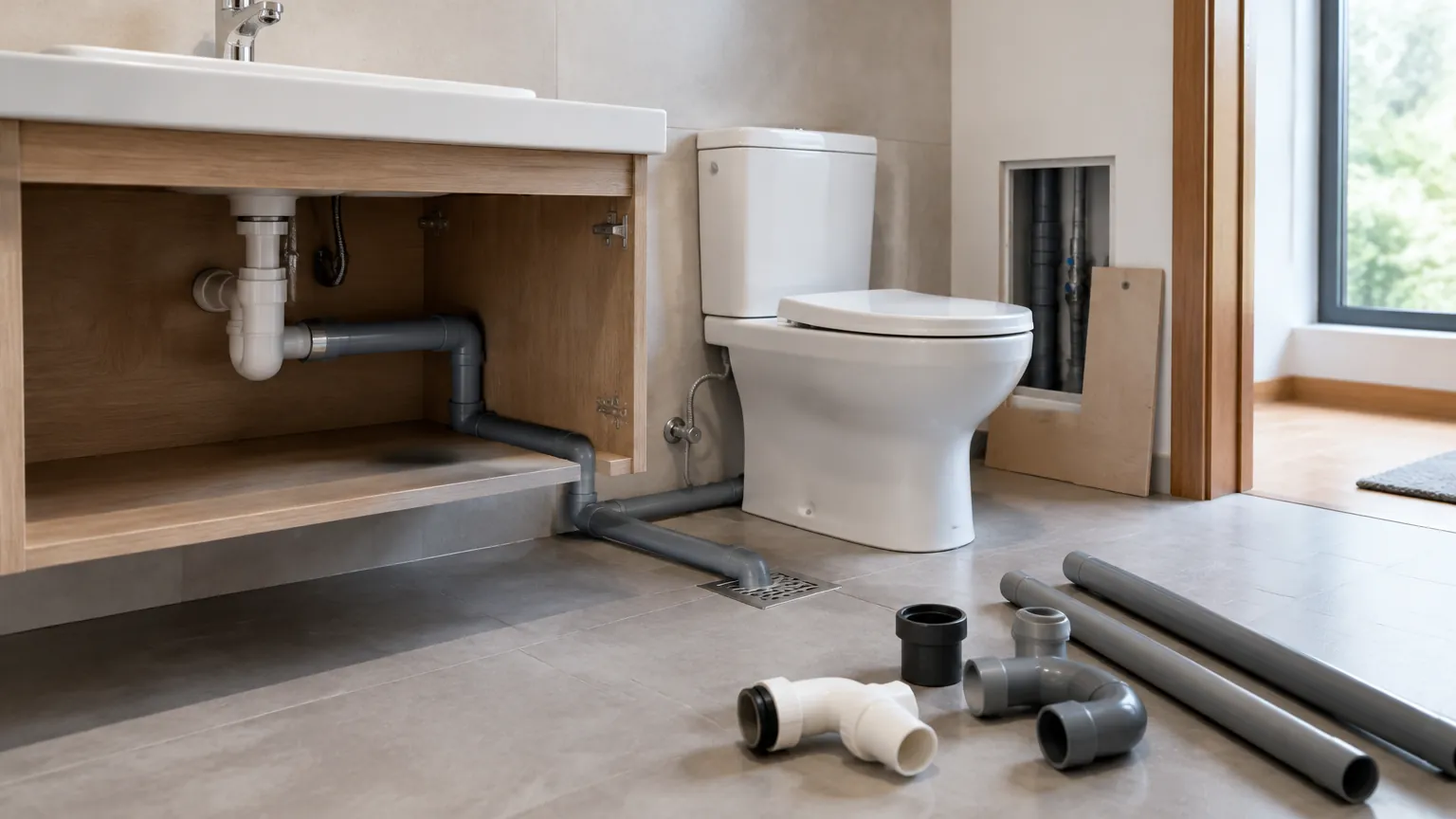

Kelompokkan ruang basah
Dapur, kamar mandi, dan area cuci dapat ditempatkan di sekitar koridor utilitas. Pengelompokan mengurangi panjang serta penetrasi, tetapi jangan memaksa satu shaft melebihi ruang kerja. Sisakan jarak untuk support, insulasi, label, dan perbaikan. Pisahkan jalur yang berisiko kontaminasi atau memiliki persyaratan berbeda.
Rancang vertikal lebih dulu
Shaft dan stack menentukan banyak keputusan. Petakan elevasi tiap lantai, sambungan cabang, vent, cleanout, akses, dan titik keluar. Jangan membuat offset hanya untuk mengejar estetika plafon. Koordinasikan dengan struktur sejak skematik. Bukaan struktur atau perubahan balok harus disetujui perencana, bukan diputuskan di lapangan.
Atur jalur horizontal
Air bersih bertekanan, air panas, buangan gravitasi, dan kondensat membutuhkan perlakuan berbeda. Untuk buangan, kemiringan dan akses pembersihan mengendalikan rute. Untuk air panas, pendekkan volume tertahan dan beri insulasi. Untuk suplai, kurangi fitting tetapi pertahankan isolasi zona. Lindungi pipa dari paku, gesekan, UV, dan sumber panas.

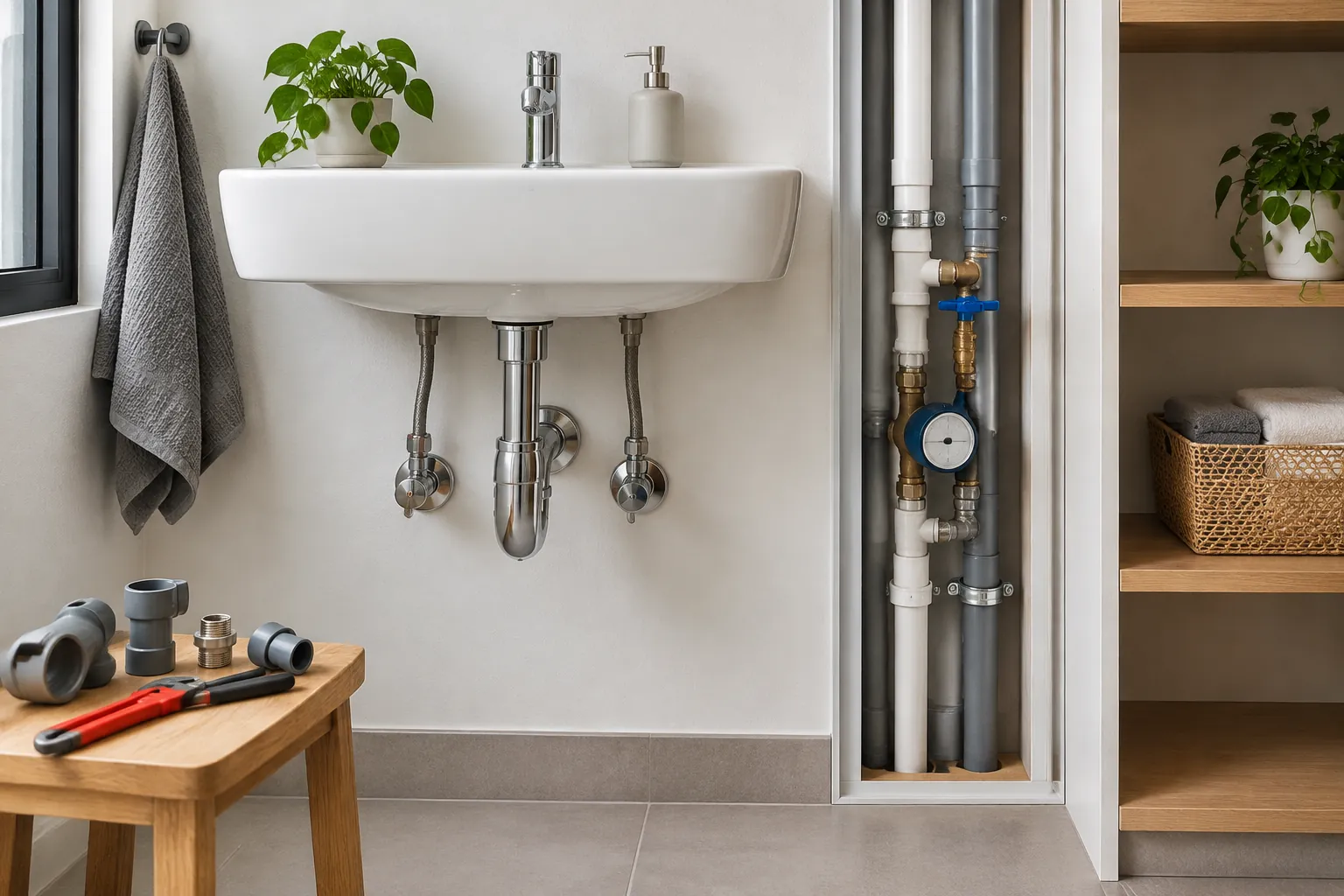

Letakkan komponen servis secara sadar
Valve, filter, pompa, manifold, meter, cleanout, dan sensor perlu ruang kerja. Tempatkan panel pada area yang dapat dicapai tanpa memindahkan perabot berat. Sediakan jalur penggantian perangkat. Panel yang rapi namun terlalu kecil bukan akses. Labeli layanan dan arah aliran untuk respons kebocoran yang cepat.
Periksa standar dan izin
Gunakan SNI 8153:2025 dari dokumen resmi untuk prinsip sistem plambing. Koordinasikan pula ketentuan bangunan dan daerah dalam kerangka PP 16/2021. Standar tidak boleh dipakai hanya sebagai daftar ukuran; ia perlu diterapkan bersama data proyek, fungsi, dan petunjuk produk.
Simulasikan perawatan
Sebelum gambar final, bayangkan mengganti valve, membersihkan cleanout, mengeluarkan pompa, serta memperbaiki sambungan. Jika teknisi harus membongkar kabinet utama, rute belum efisien secara siklus hidup. Periksa juga bagaimana air bocor akan terlihat dan ke mana mengalir. Tambahkan tray, sensor, atau drainase bila sesuai.
Dokumentasi menutup desain
Foto jalur dengan skala dan titik referensi sebelum ditutup. Perbarui as-built jika rute berubah. Catat valve serta shutoff. InteriorDesign.id dapat mengoordinasikan panel dengan modul interior, sementara perencana plumbing menjaga perhitungan serta standar. Kolaborasi awal lebih murah daripada memindahkan pipa setelah finishing selesai.
Matriks pembanding rute
Untuk tiap alternatif, beri skor pada panjang, jumlah fitting, rugi, slope, akses, konflik struktur, risiko kebocoran, dan biaya pemulihan. Rute A mungkin pendek tetapi melewati ruang bernilai tinggi; rute B sedikit lebih panjang namun berada di koridor servis. Matriks mengungkap trade-off dan membantu tim memilih dengan alasan yang terdokumentasi, bukan preferensi gambar.
Koordinasi lintas disiplin
Tumpangkan plumbing dengan struktur, listrik, HVAC, waterproofing, kabinet, dan pencahayaan. Konflik diperiksa dalam potongan, bukan hanya denah. Prioritaskan gravitasi serta struktur lebih dulu, lalu layanan fleksibel. Tetapkan elevasi dan zona sebelum pekerjaan. Rapat koordinasi singkat dengan gambar yang sama mencegah pemindahan improvisasi yang memperbanyak sambungan atau menutup akses.
Aturan perubahan di lapangan
Bila rute harus berubah, pekerja tidak langsung memotong atau menambah offset. Catat konflik, ukur kondisi, minta keputusan perencana, lalu perbarui gambar. Nilai dampak pada ukuran, slope, vent, support, serta akses. Uji area perubahan dan foto sebelum ditutup. Aturan ini menjaga efisiensi desain tetap berlaku sampai konstruksi, bukan berhenti pada dokumen tender.
Nilai efisiensi sepanjang umur bangunan
Rute yang menghemat pemasangan tetapi membutuhkan pembongkaran besar saat valve diganti bukan efisien. Bandingkan investasi akses, sensor, dan dokumentasi dengan risiko pemulihan. Pertimbangkan juga perubahan fungsi ruang. Koridor utilitas yang jelas biasanya lebih mudah dikembangkan daripada jalur acak. Namun, jangan membuat cadangan tanpa hitungan. Setiap sleeve, valve, dan cabang harus memiliki fungsi. Desain akhir menyeimbangkan bahan, tenaga, energi, gangguan penghuni, serta kemampuan inspeksi.
Gunakan prototipe detail
Sebelum instalasi massal, buat satu detail contoh pada shaft atau kabinet tersulit. Periksa urutan kerja, jarak tangan dan alat, support, label, insulasi, serta penutupan. Foto dan setujui contoh sebagai acuan. Jika detail tidak dapat dirakit tanpa menekan komponen, revisi gambar. Prototipe kecil mengungkap masalah yang tidak terlihat pada denah dan mengurangi variasi antar pekerja. Pastikan perubahan dari contoh disebarkan ke semua area serta dokumen as-built. Libatkan teknisi yang kelak melakukan servis untuk memeriksa apakah akses benar-benar dapat dipakai.
