Judul “ukuran standar” kerap membuat pemilik rumah mencari satu angka untuk semua smart home. Yang perlu diukur justru satu rangkaian: perangkat tertentu, kotak atau dudukan yang cocok, ruang gerak saat dipasang dan dipakai, akses servis, serta bidang bangunan sebenarnya. Dimensi pada katalog belum tentu mencakup konektor, kabel, penutup, atau gerakan tangan untuk membuka unit. Artikel ini membantu menyusun pemeriksaan ukuran; keputusan akhir harus mengacu pada model terpilih, gambar lapangan, dan pemeriksa instalasi yang sesuai. Untuk melihat kerangka perencanaan dan spesifikasi smart home secara utuh, baca Panduan Lengkap Perencanaan dan Spesifikasi Smart Home.
Membedakan ukuran nominal dan kebutuhan nyata
Dimensi produk, pemasangan, operasi, dan servis
Catat ukuran luar perangkat dari manual model dan revisinya. Lalu pisahkan kebutuhan kotak tertanam, kedalaman sambungan, arah pemasangan, dan ruang untuk melepaskan penutup. Ada pula kebutuhan saat digunakan: jangkauan kontrol, sudut pandang layar, bukaan pintu kabinet, atau posisi tubuh ketika mengganti komponen. Ruang servis adalah bagian dari desain, bukan celah yang boleh ditutup finishing. Jangan menyalin ukuran sakelar atau sensor dari gambar produk lain yang hanya mirip bentuk.
Untuk setiap titik, tanyakan apa yang menyentuh bidang bangunan. Dinding bata, panel, furnitur built-in, dan plafon dapat memberi kondisi penopang serta akses belakang yang berbeda. Bila lokasi dekat air, panas, atau luar ruang, cocokkan persyaratan lingkungan dan metode pemasangan pada dokumen produk. Jangan menyimpulkan suatu kotak “pasti muat” dari ukuran muka panel saja. Integrasi kelistrikan memerlukan pemeriksaan pelaksana yang kompeten menurut kondisi proyek.
Menghubungkan ukuran dengan fungsi
Fungsi lokal dan ketergantungan internet serta kompatibilitas perangkat

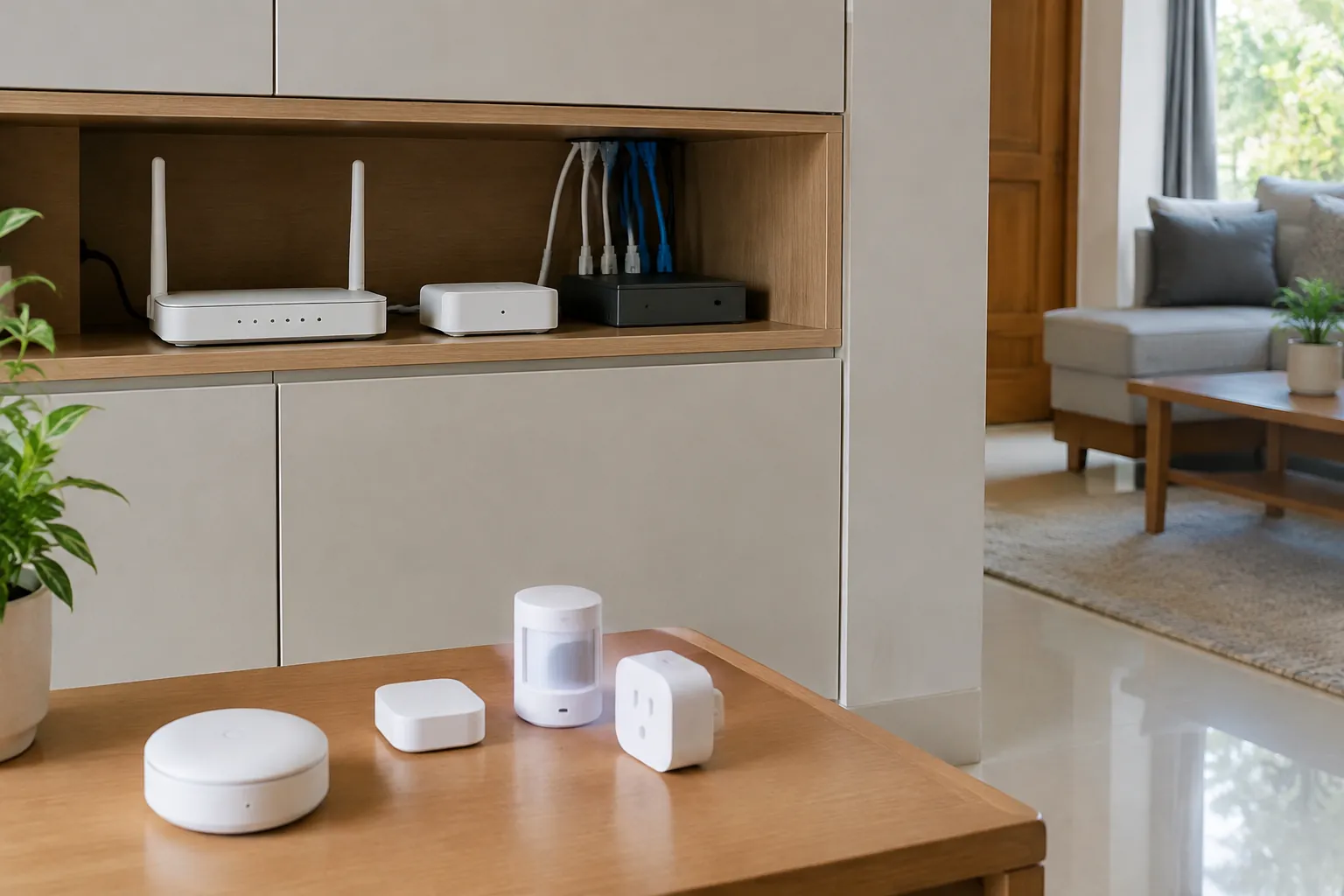

Ukuran fisik berkaitan dengan susunan fungsi. Pilihan controller, bridge, router, sensor, dan aktuator menentukan jumlah perangkat serta tempat yang harus dapat diakses. CSA menjelaskan bahwa Matter dapat memakai Wi-Fi, Thread, atau Ethernet, dan bridge dapat menghubungkan perangkat dari teknologi lain. Pernyataan itu tidak menentukan ukuran hub atau kotak untuk proyek tertentu. Periksa kebutuhan produk, daya, kabel, jaringan, dan cara reset masing-masing model sebelum menyediakan ruang.
Bila fungsi utama harus bekerja tanpa internet, uji konfigurasi lokal yang dipilih; ruang untuk perangkat pendukung tidak boleh dihilangkan hanya karena antarmuka pengguna tampak nirkabel. Sebaliknya, jangan menyediakan lemari besar berdasarkan dugaan bahwa semua perangkat perlu hub terpisah. Diagram fungsi dan daftar produk nyata adalah dasar estimasi ruang. Perubahan platform atau model setelah gambar disetujui dapat mengubah kebutuhan konektor dan akses, sehingga harus ditinjau ulang.
Memeriksa toleransi dan koordinasi
Bukaan, pertemuan, serta kondisi bidang aktual
Ukur bidang setelah kondisi aktual dapat dilihat, termasuk tebal finishing yang direncanakan, posisi rangka, bukaan daun, serta elemen interior terdekat. Tempatkan ukuran pada gambar dengan titik acuan yang jelas; tuliskan satuan, model, sumber ukuran, kondisi pemasangan, dan siapa pemeriksanya. Toleransi bukan angka cadangan universal: harus ditentukan dari sistem pemasangan dan kondisi lapangan. Jangan menetapkan ukuran potongan sebelum memeriksa manual dan sampel fisik.

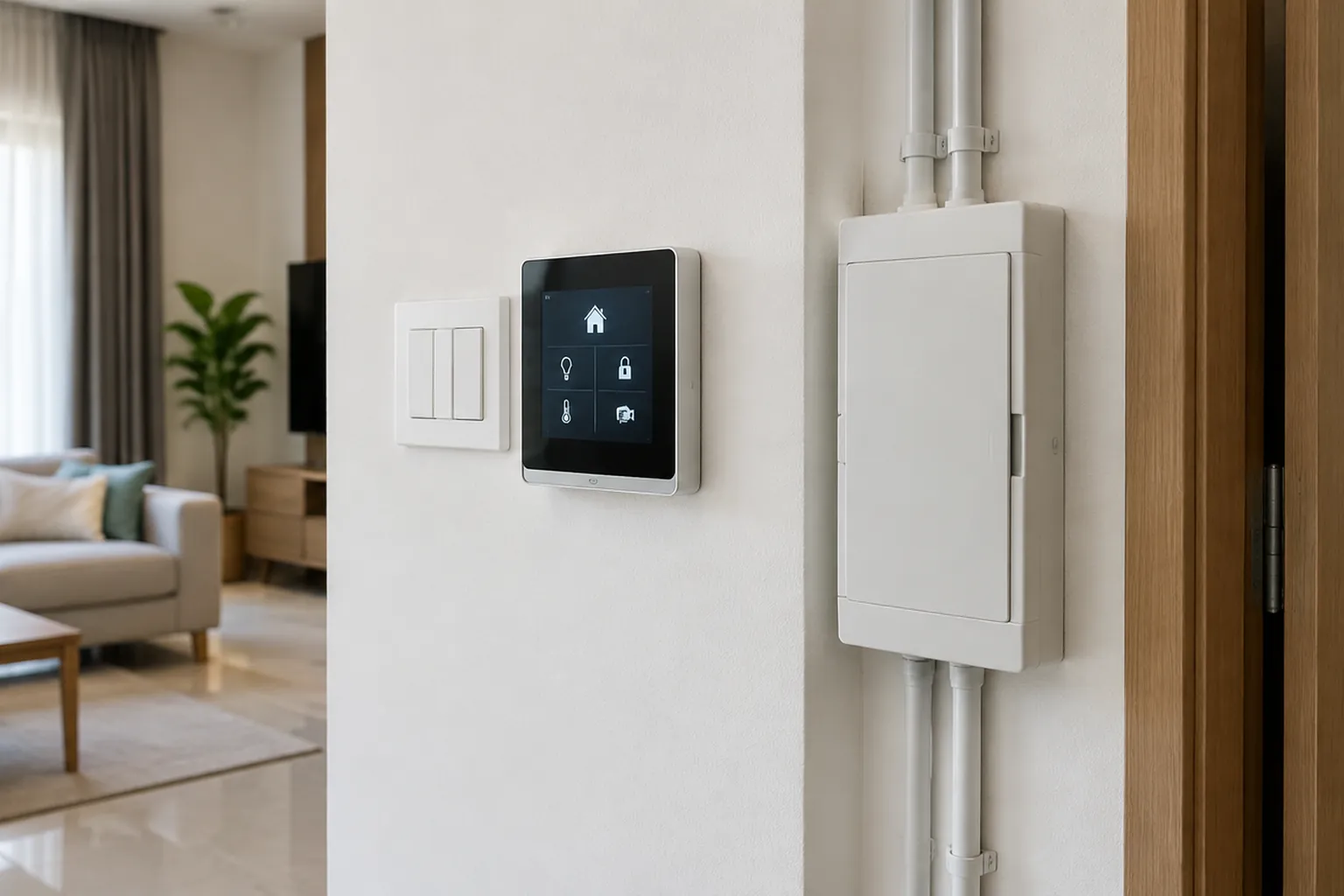

Koordinasikan panel kontrol dengan ketinggian dan posisi yang nyaman bagi penghuni tertentu, tanpa menyebut satu angka “ideal” bagi semua orang. Periksa apakah furnitur kelak menutup sensor atau pintu servis. Tempel bentuk ukuran sebenarnya pada dinding, buka pintu/laci, dan coba akses dengan tangan. Untuk panel tersembunyi, rencanakan cara pelepasan yang tidak merusak finishing. Area yang memuat listrik atau sambungan tetap harus dikerjakan dan ditinjau oleh pihak yang berwenang sesuai pekerjaan setempat.
| Ukuran yang diperiksa | Sumber dasar | Pemeriksaan lapangan |
|---|---|---|
| Muka dan kedalaman perangkat | Manual model/revisi | Cocokkan sampel dan finishing |
| Kotak, kabel, konektor | Instruksi pemasangan sistem | Cek bidang dan rute sambungan |
| Operasi dan servis | Prosedur pakai/perawatan | Uji jangkauan dan pelepasan |
| Perangkat pendukung | Diagram fungsi serta daftar model | Pastikan daya, jaringan, akses |
Memvalidasi ukuran sebelum pemesanan
Gambar ukur, mock-up, atau perhitungan ahli sesuai risiko
Buat gambar ukur yang menghubungkan satu perangkat dengan satu posisi dan satu detail pemasangan. Periksa urutan kerja: apakah kotak dipasang sebelum finishing, siapa menyiapkan bukaan, dan kapan sampel diverifikasi. Mock-up perlu dilakukan untuk titik yang rapat, tersembunyi, atau mahal untuk dibongkar. Jika ada persoalan kapasitas listrik, struktur, atau disiplin lain, gunakan perhitungan dan pemeriksa yang sesuai; artikel ini tidak memberikan angka pengganti penilaian tersebut.
Catat keputusan perubahan. Substitusi merek atau varian harus melewati pengecekan dimensi, daya, konektor, kondisi lingkungan, dan fungsi. Persetujuan gambar lama tidak membuktikan produk pengganti muat. Bila manual belum tersedia atau bidang belum bisa diukur, tandai keputusan sebagai tertunda dan jangan mengunci ukuran potongan. Pengadaan yang menunggu satu verifikasi lebih mudah ditangani daripada panel yang terlanjur salah bukaan.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: uji skenario normal dan gagal; uji manual override; uji hak akses dan pemulihan
Lembar akhir mencatat model, versi, ukuran bersumber, posisi terukur, detail kotak, kebutuhan operasi, akses servis, dan penanggung jawab pemeriksaan. Tambahkan hasil uji fungsi normal serta gagal, kendali manual, hak akses, dan prosedur pemulihan karena ukuran yang tepat saja tidak menjamin sistem dapat dipakai. NIST IR 8425 dapat membantu mengajukan pertanyaan pengelolaan keamanan produk IoT, tetapi tidak memberi dimensi pemasangan atau aturan Indonesia.
Putuskan ukuran setelah produk, fungsi, dan kondisi bidang saling cocok. Simpan gambar as-built dan foto lokasi tersembunyi untuk perawatan. Dengan demikian, “standar” pada proyek berarti ukuran yang dapat ditelusuri sumbernya dan divalidasi pada rumah tersebut, bukan satu ukuran yang dipaksakan ke setiap perangkat. Untuk menelusuri panduan lain terkait smart home, kunjungi InteriorDesign.id.
