Kesalahan pemasangan engsel jendela terlihat dari pola: celah diagonal, daun turun, tepi menggesek, lock harus dipaksa, gasket terkompresi tidak merata, sekrup longgar, atau lengan engsel berubah bentuk. Jangan memperbaiki gejala itu dengan menggeser keeper atau menambah pelumas sebelum memeriksa sumbu, kapasitas, posisi, fastener, dan substrate. Engsel adalah jalur beban, bukan aksesori dekoratif. Sebelum membongkar, dokumentasikan posisi setiap leaf, track, shim, fastener, dan tanda gesek. Bandingkan sisi bermasalah dengan unit sehat dari seri yang sama bila tersedia. Catat apakah gejala muncul sejak serah terima atau berkembang setelah hujan, angin, dan pemakaian; waktu muncul membantu membedakan cacat instalasi dari keausan atau pergerakan bangunan. Jangan melepas pengikat utama ketika daun belum ditopang dengan alat dan metode yang sesuai. Pisahkan temuan visual dari kesimpulan sampai geometri dan data produk dibandingkan. Gunakan pengukuran yang dapat diulang. Konsisten. Topik ini juga dapat ditelusuri melalui panduan jendela.

Sumbu engsel tidak konsisten

Pada butt hinge, pin yang tidak berada pada satu garis membuat daun melawan dirinya sendiri saat berputar. Mortise terlalu dalam atau dangkal mengubah clearance dan tekanan seal. Pada friction stay, track atau bracket yang tidak sejajar memaksa slider dan lengan. Gejalanya dapat berupa gerak tersentak, daun kembali sendiri, atau satu sudut terangkat.

Gunakan template dan datum dari gambar sistem, bukan mengukur setiap engsel dari tepi finishing yang mungkin tidak lurus. Verifikasi handedness serta orientasi atas-bawah. Jangan membalik hardware hanya karena lubang tampak cocok; drain, stop, dan geometri lengan dapat berbeda.

Posisi dan jumlah engsel tidak sesuai beban

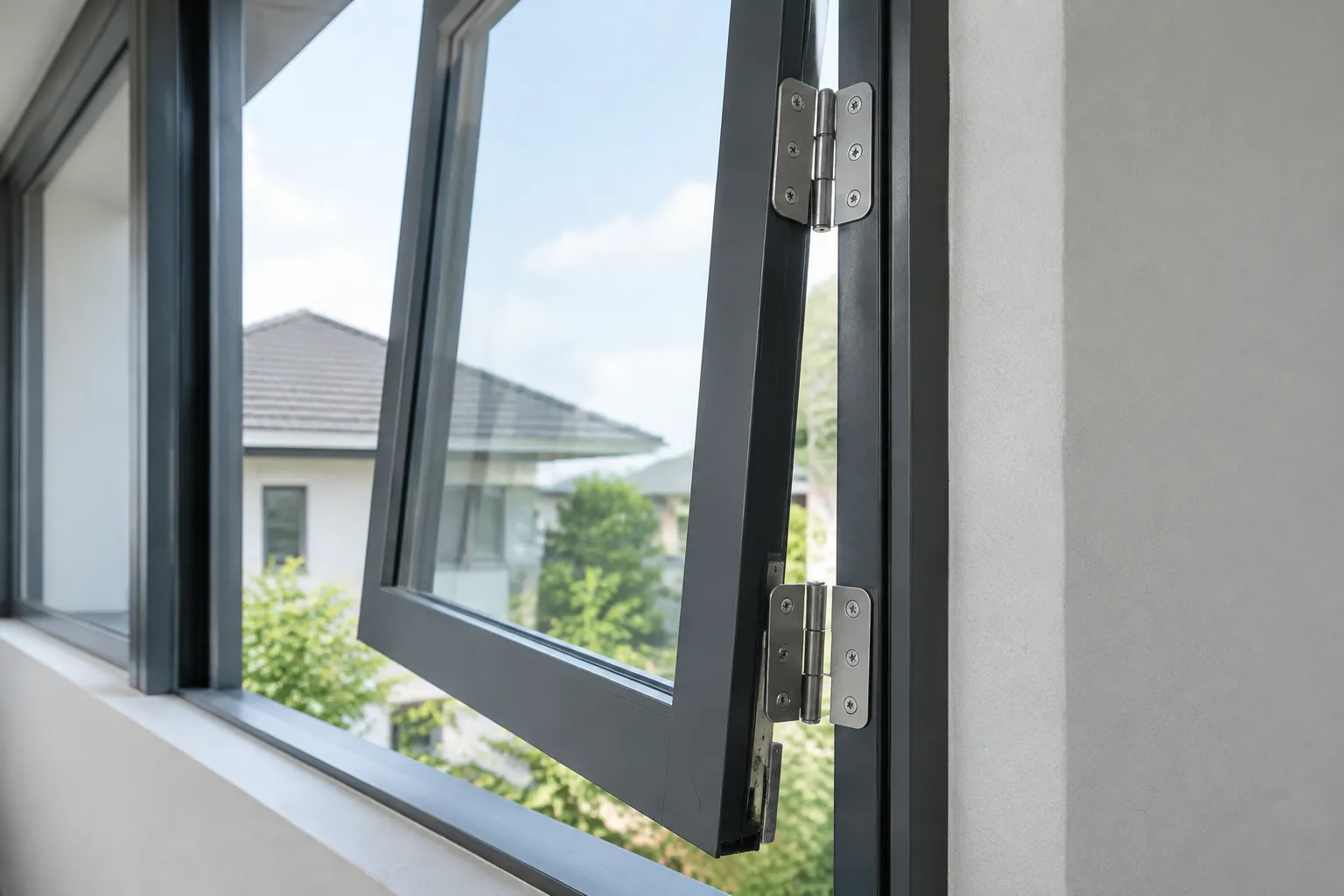

Dua engsel pada sisi jendela bukaan samping
Posisi dan jumlah engsel perlu dinilai bersama ukuran jendela.

Menambah engsel tidak otomatis memperbesar kapasitas jika posisi dan distribusi bebannya salah. Daun tinggi, lebar, berat, atau terkena angin membutuhkan konfigurasi berdasarkan data produk. Friction stay juga memiliki batas ukuran, berat, dan orientasi. Memilih dari panjang fisik saja dapat membuat rivet, slider, atau profile menerima momen berlebih.

Minta berat sash termasuk kaca, bukan perkiraan frame kosong. Cocokkan dengan tabel aplikasi sistem dan pola fastener. Untuk jendela besar atau tinggi, perancang perlu mempertimbangkan beban angin, defleksi, kaca, stop, restrictor, dan anchorage bersama-sama.

Fastener salah atau substrate tidak siap

Sekrup terlalu pendek, diameter salah, ulir tidak cocok, lubang terlalu dekat tepi, atau pengencangan berlebihan dapat merusak profile. Fastener berbeda material juga dapat menimbulkan korosi pada kondisi basah. Washer atau backing yang disyaratkan tidak boleh dihilangkan. Jangan memakai sekrup lebih besar untuk menyelamatkan lubang rusak tanpa evaluasi tulangan.

Substrate harus rata dan memiliki dukungan tempat engsel dipasang. Shim lunak atau rongga di belakang profile membuat sekrup menarik permukaan hingga deformasi. Jika seluruh frame bergerak, menyetel engsel tidak akan menyelesaikan masalah anchorage. Hentikan pekerjaan dan periksa bukaan serta pengikat.

Alignment dikoreksi melalui lock

Kesalahan umum adalah menggeser keeper agar lock mengikuti daun yang turun. Jendela mungkin terkunci, tetapi gasket, operator, dan engsel tetap menerima beban salah. Koreksi dimulai dari frame, sash, engsel, dan clearance; lock disetel setelah geometri benar.

DOE menunjukkan casement, awning, hopper, sliding, dan hung mempunyai gerak serta cara sealing berbeda. Toleransi engsel harus dinilai dalam sistem tersebut. Gasket yang sangat tertekan di satu sisi dan longgar di sisi lain adalah petunjuk, bukan alasan untuk terus mengencangkan lock.

Coating, gasket, atau drainase terjepit

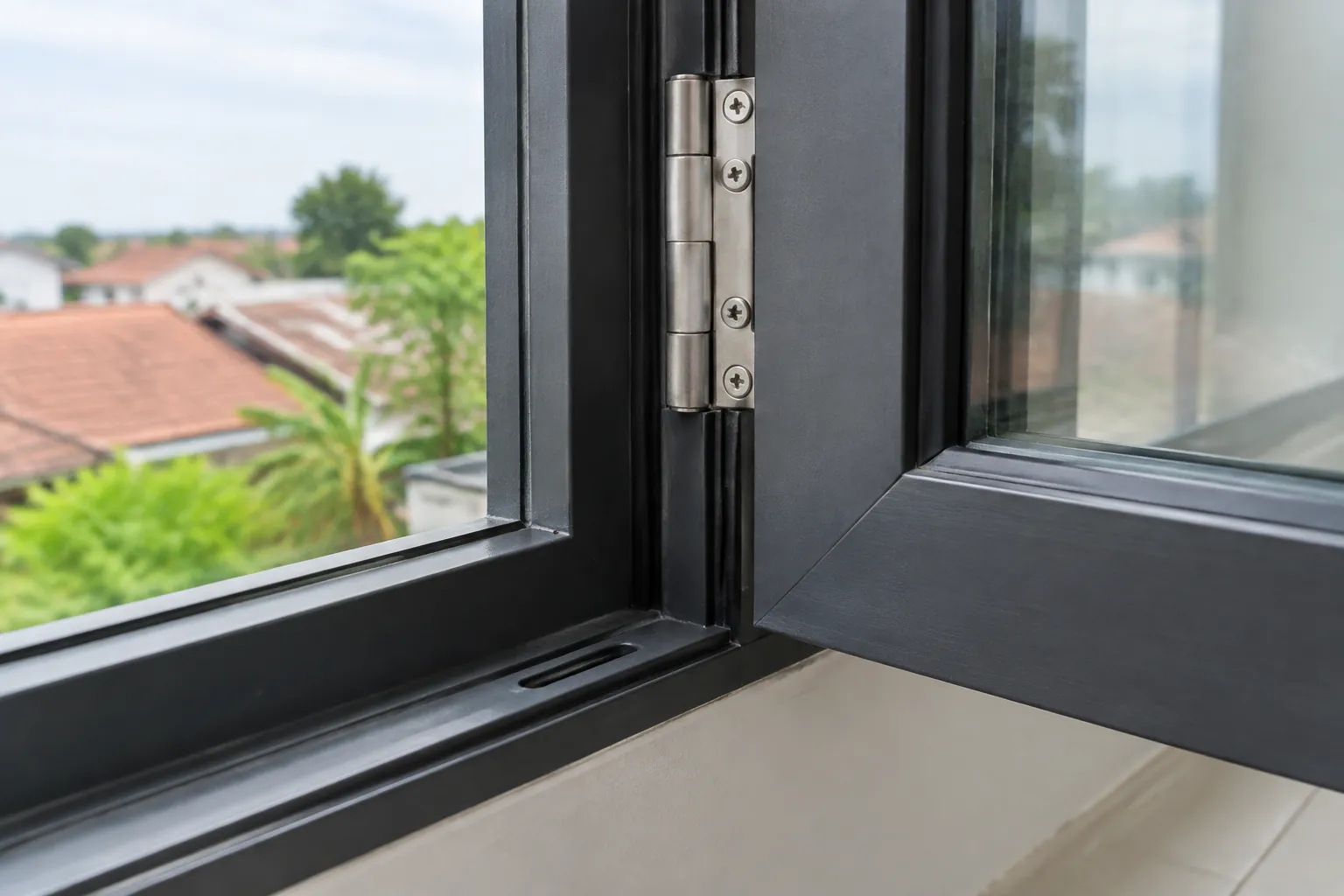

Sambungan dan bingkai jendela hitam dekat ambang
Detail engsel dan ambang perlu tetap mudah diperiksa.

Cat atau coating tebal pada bidang duduk mengubah posisi engsel dan dapat retak ketika sekrup dikencangkan. Gasket yang terjepit di bawah leaf membuat engsel tidak rata. Lubang atau fastener yang memotong drainage path dapat menyebabkan air tertahan dan korosi tersembunyi. Bersihkan bidang sesuai sistem dan lindungi finishing tanpa menutup komponen bergerak.

Panduan NPS memasukkan hinges, screws, bolts, corrosion, bowing, misalignment, glazing, dan surround dalam satu pemeriksaan. Gunakan prinsip itu saat menemukan karat: cari air, coating rusak, sambungan material, dan deformasi, bukan sekadar menutup permukaan.

Penyetelan tanpa baseline atau stop point

Concealed hinge dan friction stay dapat memiliki adjustment tertentu. Memutar semua sekrup tanpa catatan menghilangkan baseline dan dapat membawa mekanisme keluar rentang. Tandai posisi awal, ubah satu variabel sesuai manual, uji perlahan, dan kembalikan bila hasil memburuk. Jangan menyetel sambil membiarkan daun berat tanpa dukungan aman.

Serah terima harus mencakup pola celah, gaya operasi, posisi lock, clearance, fastener, drainase, dan dokumentasi komponen. Uji beberapa siklus tanpa hentakan. Daun yang tetap turun, kaca retak, engsel bengkok, atau profile lepas memerlukan teknisi atau perancang sistem berkualifikasi.

InteriorDesign.id dapat membantu mengoordinasikan arah bukaan dan clearance dengan interior. Penentuan kapasitas, fastener, anchorage, serta koreksi pemasangan tetap mengikuti data produk, profesional terkait, dan aturan lokal.

Pertanyaan yang sering ditanyakan tentang kesalahan pemasangan engsel jendela

Apa tanda bahwa engsel jendela terpasang tidak tepat?

Tandanya dapat berupa celah diagonal, daun turun, tepi menggesek, kunci harus dipaksa, tekanan gasket tidak merata, atau sekrup longgar. Dokumentasikan pola tersebut lalu periksa sumbu, kapasitas, posisi, pengikat, dan substrat sebelum mengubah keeper atau menambah pelumas.

Apa akibat sumbu engsel jendela yang tidak sejajar?

Sumbu yang tidak sejajar membuat daun melawan geraknya sendiri dan dapat menimbulkan gerak tersentak, daun kembali sendiri, atau sudut terangkat. Gunakan template serta datum sistem dan verifikasi orientasi hardware, bukan mengukur dari tepi finishing yang belum tentu lurus.

Apakah menambah jumlah engsel selalu membuat jendela lebih kuat?

Tidak, tambahan engsel tidak menjamin kapasitas bila posisi dan distribusi bebannya salah. Cocokkan berat sash termasuk kaca, ukuran daun, orientasi, pola pengikat, dan konfigurasi engsel dengan data aplikasi sistem.

Bagaimana menangani sekrup engsel jendela yang longgar?

Periksa dulu panjang, diameter, jenis ulir, jarak dari tepi, dukungan substrat, dan deformasi profil. Jangan langsung mengganti dengan sekrup lebih besar karena lubang rusak atau rongga di belakang profil memerlukan evaluasi dukungan dan pengangkuran.

Bolehkah keeper kunci digeser untuk mengatasi daun jendela yang turun?

Jangan menjadikan pergeseran keeper sebagai koreksi utama karena engsel, gasket, dan operator tetap menerima beban yang salah. Benahi geometri frame, sash, engsel, dan clearance lebih dahulu, kemudian setel kunci setelah alignment benar.

Bagaimana menyetel engsel jendela tanpa kehilangan posisi awal?

Tandai posisi awal, ubah satu variabel sesuai manual, lalu uji perlahan dan kembalikan setelan bila hasil memburuk. Topang daun dengan aman dan libatkan teknisi atau perancang sistem jika daun terus turun, engsel bengkok, kaca retak, atau profil terlepas.
