Sistem drainase jendela yang baik dapat dijelaskan dengan satu pertanyaan: jika setetes air masuk di atas atau di belakang kusen, melalui lapisan mana ia turun dan di titik mana ia keluar? Bila jawabannya berhenti pada “sealant akan menahannya”, desain belum lengkap. Sealant menunda dan membatasi masuknya air; flashing, bidang drainase, sill pan, dan outlet mengelola air yang tetap lolos. Topik ini juga dapat ditelusuri melalui panduan jendela.
Ikuti satu tetes air
Mulai di fasad di atas jendela. Air yang melewati cladding harus bertemu bidang drainase kontinu. Di kepala bukaan, head flashing menangkap aliran dan membuangnya melewati tepi jendela. Lapisan di jamb mengarahkan air ke bawah. Sill pan menerima air dari unit atau sambungan lalu mengeluarkannya ke eksterior.
Building Science Corporation menjelaskan empat unsur dinding terkelola air: bidang drainase, ruang drainase, flashing terintegrasi, dan weep hole yang memungkinkan air keluar (Water-Managed Wall Systems). Pada jendela, keempatnya harus tetap tersambung meski bukaan memotong kontinuitas dinding.
Gambarkan penampang dengan panah. Jika ada panah yang menuju rongga tanpa outlet, atau lapisan atas masuk ke belakang lapisan bawah, detail perlu dikoreksi. Cara ini lebih informatif daripada daftar produk karena menunjukkan fungsi setiap komponen.
Lima komponen jalur drainase
Head flashing harus menerima air dari bidang di atas dan memiliki ujung yang tidak memusatkan aliran ke jamb.
Jamb flashing menghubungkan kepala ke sill tanpa celah atau reverse lap.
Sill pan memerlukan back dam dan end dam sesuai desain agar air tidak menuju interior atau rongga samping.
Bidang drainase dinding menerima keluaran flashing dan terus membuangnya ke bawah serta luar.

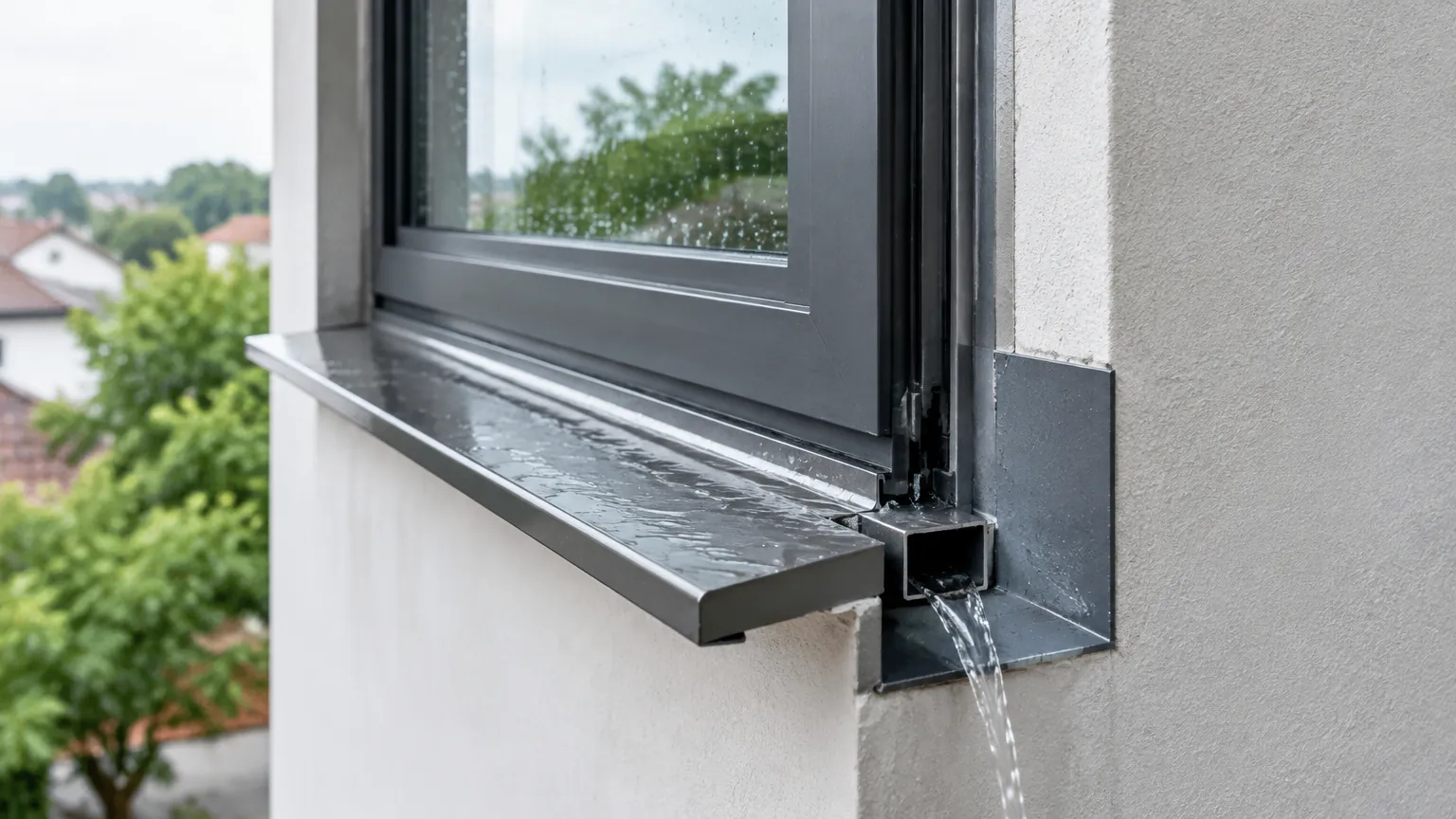

Outlet atau weep hole harus terbuka, terlindung dari sumbatan, dan dapat diperiksa. Outlet bukan cacat yang perlu ditutup.
Panduan Info-302 memperingatkan bahwa pan flashing tidak berfungsi bila dasar bukaan disegel sehingga air tidak dapat keluar atau bila pan membuang air ke belakang bidang drainase (Pan Flashing for Exterior Wall Openings). Ini alasan detail interior dan eksterior tidak boleh disamakan. Sisi interior dapat mengendalikan udara, sementara sisi luar harus mempertahankan drainase sesuai sistem.
Hindari empat gangguan aliran
Pertama, reverse lap: lapisan bawah menumpang di atas lapisan atas dan menangkap air. Kedua, outlet tertutup sealant, mortar, cat, atau trim. Ketiga, sill datar atau melendut ke dalam sehingga air menggenang. Keempat, jalur terputus oleh fastener, kerutan, atau membran yang tidak melekat di sudut.
Masalah lain adalah mengalirkan air ke material sensitif. Outlet harus membuang air melewati tepi cladding, bukan ke kayu terbuka atau rongga yang tidak dapat mengering. Drip edge membantu memisahkan tetesan dari permukaan bawah. Namun ukuran dan geometri harus mengikuti detail perancang serta sistem produk, bukan angka generik.
Uji outlet sebelum menutup trim

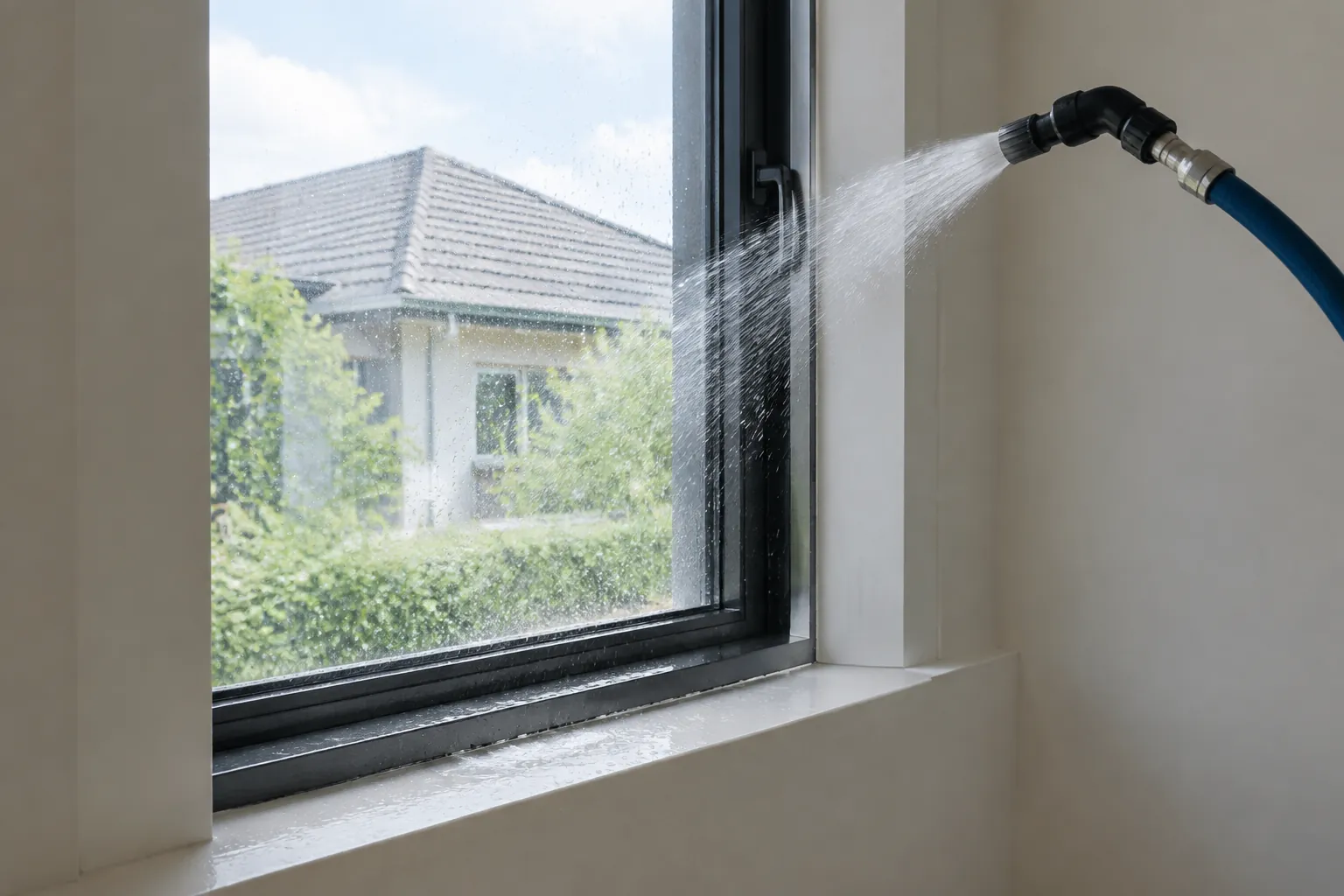

Sebelum unit dipasang, periksa pan secara visual dan pastikan sudut tidak berlubang. Setelah unit terpasang dan bahan mencapai curing yang disyaratkan, lakukan uji air terkendali. Mulai dari sill, lalu jamb, kemudian kepala untuk mengisolasi segmen. Gunakan volume dan tekanan yang disepakati perancang; penyemprotan ekstrem dapat menghasilkan kondisi yang tidak representatif.
Sediakan pengamat di interior dan akses ke outlet. Catat kapan air diberikan, kapan keluar, serta apakah muncul di lokasi yang tidak diinginkan. Jika outlet tidak mengalir, cari sumbatan atau kemiringan balik sebelum menambahkan bahan. Foto hasil uji dan kondisi setelah kering.
Drainase perlu dirawat, bukan disegel ulang terus-menerus
Debu, serangga, cat, dan puing renovasi dapat menyumbat outlet. Inspeksi berkala perlu melihat noda, genangan, perubahan bentuk sill, dan kerusakan coating. Pembersihan harus lembut serta mengikuti produsen jendela; memasukkan benda tajam ke weep hole dapat merusak kanal internal.
Jika jalur air tersembunyi di balik cladding, kebocoran berulang, atau air mencapai kabel dan stopkontak, hentikan penggunaan area terkait dan minta pemeriksaan profesional. InteriorDesign.id dapat membantu merancang trim yang dapat dilepas dan tetap rapi, sehingga drainase tidak dikorbankan demi tampilan. Sistem yang berhasil bukan yang berjanji tidak pernah ditembus air, melainkan yang selalu memberi air jalan turun dan keluar
Bedakan tiga skala drainase
Drainase komponen berada di dalam profil jendela dan mengeluarkan air melalui weep hole pabrikan. Drainase bukaan berada di bawah serta sekeliling unit, biasanya melalui sill pan dan flashing. Drainase dinding membawa air di belakang cladding ke luar. Ketiganya harus bertemu tanpa saling membuang air ke lapisan yang salah. Menguji weep hole saja tidak membuktikan sill pan tersambung; demikian pula pan yang baik tidak memperbaiki profil kusen yang rusak.
Pada renovasi, gambarkan ketiga skala ini dengan warna berbeda. Bila satu jalur tidak dapat dilihat, gunakan dokumen produk, bukaan uji, atau pemeriksaan non-destruktif yang sesuai sebelum menetapkan solusi. Jangan mengebor lubang drainase baru pada kusen karena tindakan itu dapat mengenai ruang penguat, merusak coating, atau membatalkan sistem pabrikan. Modifikasi unit harus mendapat persetujuan produsen atau perancang yang kompeten..
