Detail pemasangan penghawaan menentukan apakah udara benar-benar bergerak dari area yang dilayani ke lokasi buang yang direncanakan. Fan, bukaan, duct, grille, kontrol, dan kondensat tidak boleh ditangani sebagai benda terpisah. Gambar koordinasi perlu menunjukkan tiap pertemuan komponen dan cara memeriksanya setelah terpasang. Artikel ini membantu pemilik membaca detail tersebut; ukuran, toleransi, sambungan listrik, dan komisioning final harus mengikuti rancangan spesialis serta manual model yang dipilih. Untuk melihat kerangka instalasi dan konstruksi penghawaan secara utuh, baca Panduan Lengkap Instalasi dan Konstruksi Penghawaan.
Pertemuan komponen dalam sistem penghawaan

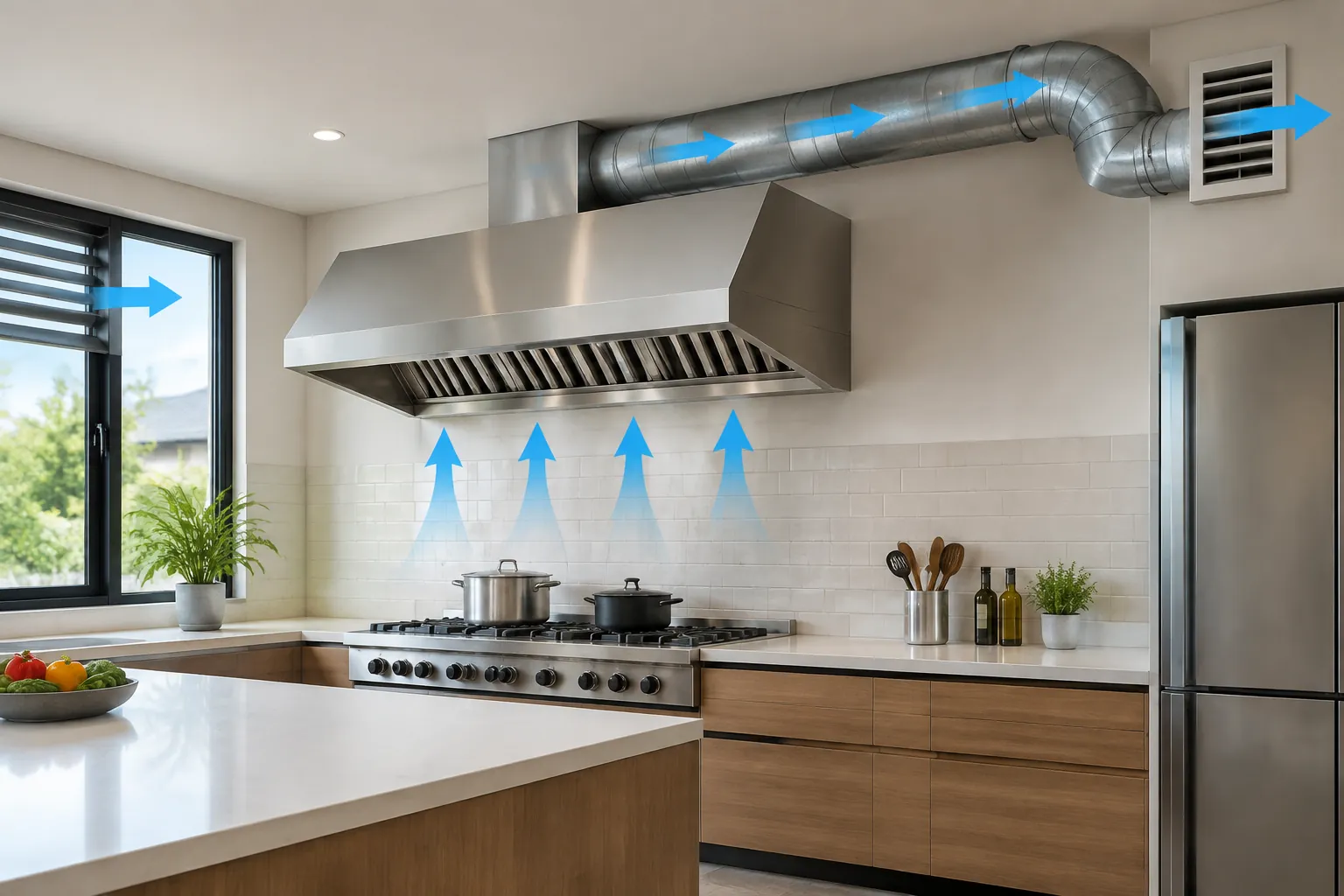

Mulai dari jalur udara masuk, ruang sumber polutan, perangkat penggerak, duct, dan outlet. Tunjukkan arah aliran pada gambar. EPA menjelaskan pengendalian sumber, ventilasi, dan filtrasi sebagai strategi yang saling melengkapi pada rumah; filter saja tidak menggantikan pembuangan udara dari sumber. Pada dapur katering, HSE Inggris memberi contoh pentingnya koordinasi hood, peralatan, dan udara pengganti, namun tidak berlaku sebagai hukum atau ukuran universal Indonesia.
Bukaan, fan, dan duct dan grille

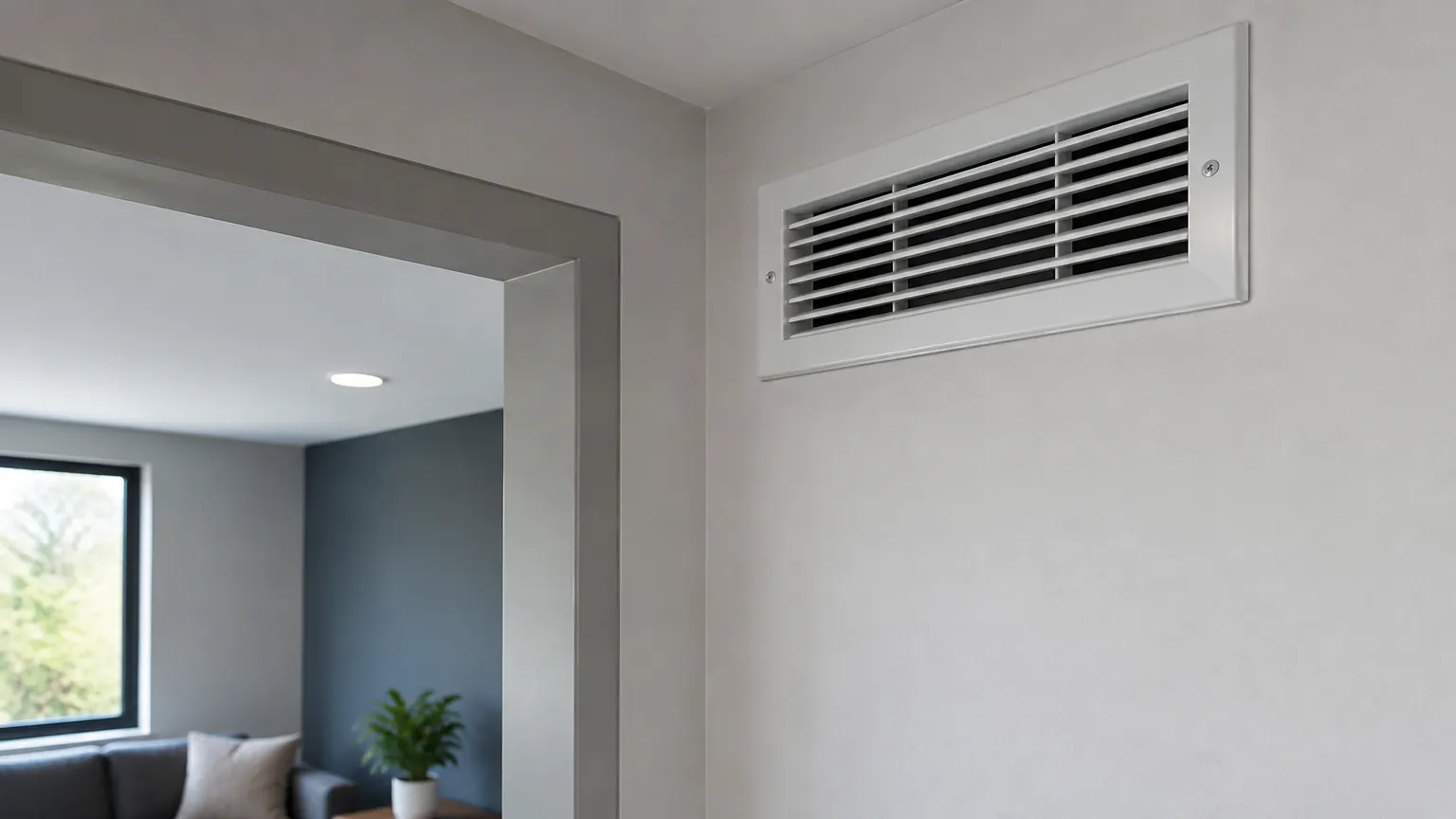

Periksa apakah bukaan masuk serta keluar berada pada posisi yang melayani ruang tanpa membuat udara buang segera masuk lagi. Cocokkan fan dengan jalur duct yang dirancang, bukan hanya ukuran sambungan fisiknya. Belokan, grille, filter, dan panjang jalur dapat mengubah hambatan; penentuan perangkat memerlukan data model dan penilaian perancang. Pemasang harus menunjukkan cara mengakses fan serta filter untuk pembersihan.
Detail sambungan serta toleransi

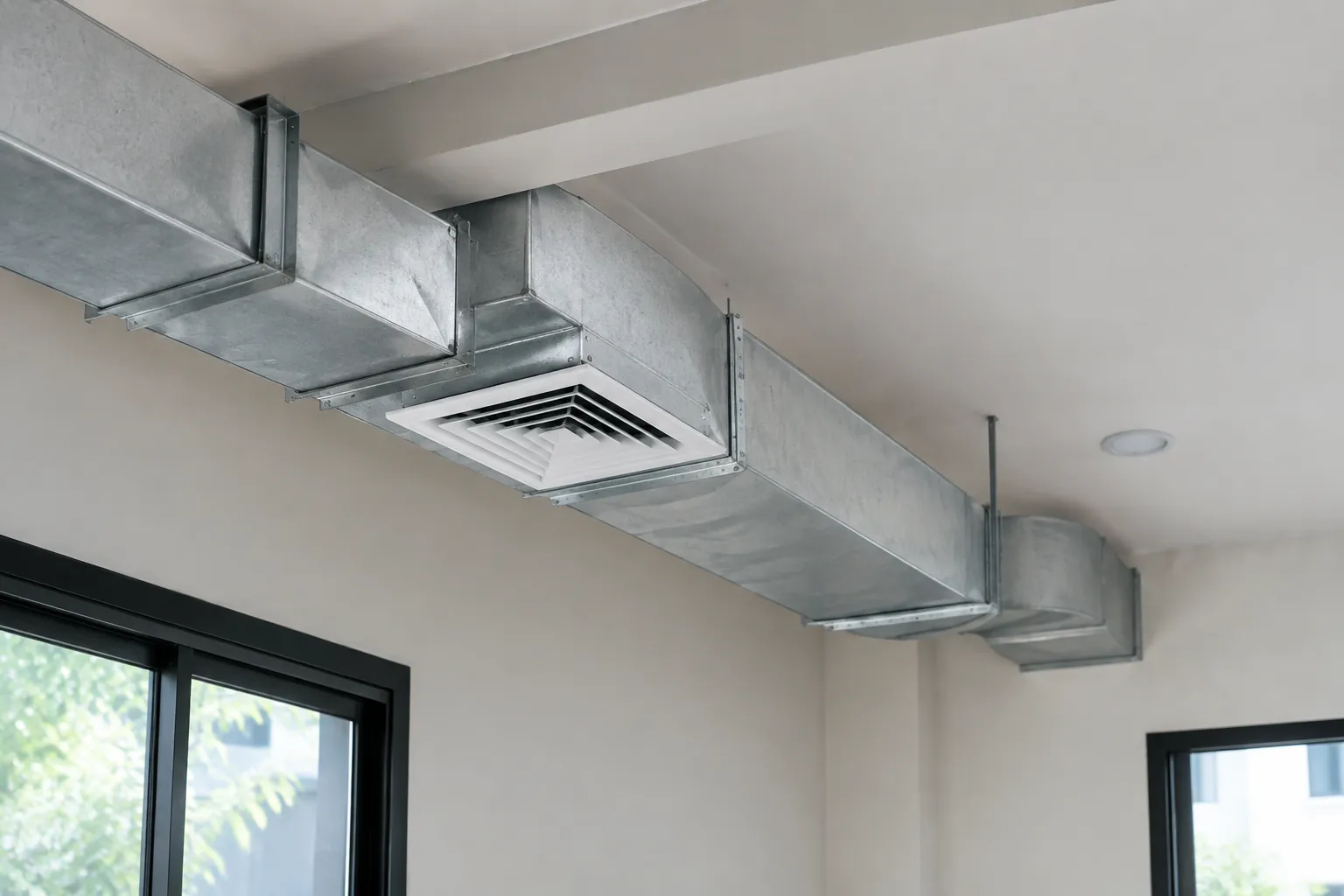

Setiap sambungan perlu tujuan jelas: menahan komponen, mengarahkan udara, mengelola air, membatasi getaran, atau memberi akses servis. Jangan mengarang toleransi celah atau panjang duct dari contoh lain. Gunakan manual perangkat dan detail sistem yang benar. Bila jalur menembus selubung bangunan, koordinasikan perlindungan terhadap air dan pemulihan lapisan sesuai konstruksi. Kondisi lembap yang aktif harus ditangani sebelum ditutup.
Gerakan, celah, penetrasi, serta batas produk
Periksa kemungkinan gerak antara perangkat, duct, plafon, dan struktur. Sambungan yang terlalu kaku atau terlepas dapat mengubah kebisingan serta kebocoran udara. Penetrasi perlu diperinci dengan pihak struktur, listrik, dan proteksi terkait. Jangan mengklaim suatu sealant atau papan sesuai api, air, atau akustik tanpa dokumen produk serta rakitan yang benar. EPA memberi prinsip kontrol air, bukan detail penetrasi siap pakai.
Koordinasi dengan bidang di sekitarnya
Gambar potongan perlu menunjukkan lampu, pipa, balok, pintu, jendela, jalur listrik, dan ruang bebas perawatan. Jika fan diganti saat konstruksi berlangsung, periksa kembali pengikat dan outlet; bentuk luar mirip tidak berarti kebutuhan instalasi sama. Dokumentasikan perubahan lapangan sebelum plafon ditutup. Pastikan komponen dapat dibuka tanpa membongkar finishing besar setiap kali servis diperlukan.
Urutan pemasangan dan akses bagian tersembunyi
Survei substrat, tetapkan jalur, koordinasikan lubang, pasang penyangga dan duct, lalu periksa sambungan sebelum penutupan. Uji awal dapat menemukan kebocoran atau hambatan yang lebih sulit diakses nanti. Foto label model, arah panah aliran, sambungan, dan jalur kondensat. Jangan menutup akses filter atau damper bila sistem memakai komponen tersebut. Jika pekerjaan di bangunan lama menemukan kondisi tak terduga, berhenti untuk penilaian desain ulang, bukan memaksa jalur baru sembarang.
Memeriksa detail melalui gambar atau mock-up
Mock-up atau potongan contoh membantu menilai pertemuan duct dengan grille, plafon, dan titik servis sebelum semua ruang dikerjakan. Catat apa yang disetujui dan apa yang berubah. Pemeriksaan gambar juga perlu memastikan lokasi buang tidak mengganggu intake atau pengguna. DOE memberi konteks opsi pendinginan rumah; perangkat spesifik tetap memerlukan manual dan perhitungan proyek.
Pemeriksaan arah dan debit udara dan uji fungsi fan dan kontrol
Tentukan sejak desain bagaimana arah aliran dan debit yang ditetapkan perancang akan diperiksa. Uji pada mode operasi yang relevan, dengan kondisi pintu, jendela, dan filter dicatat. Periksa fan menyala, kontrol merespons, bunyi tidak wajar, dan kondensat tidak keluar ke bidang bangunan. Jangan menyimpulkan debit dari ukuran grille atau suara fan. Hasil harus dibandingkan dengan target desain, bukan angka generik artikel.
Checklist keputusan dan langkah berikutnya
| Antarmuka | Bukti sebelum ditutup | Pemeriksaan serah terima |
|---|---|---|
| Bukaan dan grille | Posisi, arah, akses | Arah aliran dan kebersihan |
| Fan dan kontrol | Model, manual, pengikat | Operasi mode dan respons |
| Duct dan penetrasi | Jalur, sambungan, perlindungan air | Kebocoran/akses sesuai rancangan |
| Kondensat | Jalur dan titik buang | Tidak membasahi bidang sekitar |
| Ruang | Sumber bau, suhu, kelembapan | Catatan kondisi saat uji |
Hasil pemeriksaan: pemeriksaan arah dan debit udara; uji fungsi fan dan kontrol; catatan suhu, kelembapan, dan sumber bau
Simpan gambar as-built, identitas model, foto bagian tersembunyi, serta hasil uji arah dan debit bila disyaratkan. Catat suhu, kelembapan, sumber bau, dan kondisi penggunaan ketika keluhan muncul; data itu membantu diagnosis tanpa menyebutnya bukti tunggal sebab. Bila hasil belum sesuai, telusuri hambatan dan jalur terlebih dahulu. Untuk menelusuri panduan lain terkait penghawaan, kunjungi InteriorDesign.id.
Pertanyaan yang sering ditanyakan tentang detail pemasangan penghawaan
Komponen apa saja yang perlu dikoordinasikan dalam detail pemasangan penghawaan?
Komponen yang perlu dikoordinasikan mencakup jalur udara masuk, ruang sumber polutan, fan, duct, grille, kontrol, dan jalur kondensat bila ada. Gambar juga perlu menunjukkan arah aliran serta hubungan antarkomponen agar sistem dapat diperiksa sebagai satu kesatuan.
Bagaimana mencocokkan fan dengan jalur duct?
Fan harus dicocokkan dengan jalur duct yang dirancang, bukan hanya dengan ukuran sambungan fisiknya. Belokan, grille, filter, dan panjang jalur dapat memengaruhi hambatan, sehingga pemilihan perangkat memerlukan data model dan penilaian perancang.
Apa yang perlu diperiksa pada sambungan dan penetrasi sistem penghawaan?
Periksa fungsi setiap sambungan, kemungkinan gerak, perlindungan terhadap air, dan pemulihan lapisan bangunan pada area penetrasi. Detailnya perlu dikoordinasikan dengan pihak struktur, listrik, dan proteksi terkait tanpa menganggap suatu produk memenuhi fungsi tertentu jika dokumennya belum membuktikan hal itu.
Mengapa akses servis perlu direncanakan sebelum plafon ditutup?
Akses servis perlu direncanakan agar fan, filter, damper, dan komponen lain dapat diperiksa atau dibuka tanpa membongkar finishing besar. Sebelum penutupan, jalur, pengikat, sambungan, label model, dan bagian tersembunyi perlu didokumentasikan.
Bagaimana arah dan debit udara diperiksa setelah pemasangan?
Arah dan debit udara diperiksa dengan metode yang sudah ditetapkan sejak desain dan hasilnya dibandingkan dengan target perancang. Kondisi pintu, jendela, filter, dan mode operasi perlu dicatat karena ukuran grille atau suara fan saja tidak membuktikan debit.
Dokumen apa yang perlu disimpan saat serah terima penghawaan?
Simpan gambar as-built, identitas model, foto bagian tersembunyi, serta hasil uji arah dan debit bila disyaratkan. Catatan suhu, kelembapan, sumber bau, dan kondisi penggunaan juga membantu penelusuran bila keluhan muncul.
