Penghawaan yang berfungsi baik bukan sekadar memasang fan atau pendingin udara. Aliran masuk, jalur buang, sumber polutan, kenyamanan, kelembapan, kebisingan, akses servis, serta kontrol perlu bekerja sebagai satu rencana. Artikel ini memetakan urutan pekerjaan dan titik koordinasi sebelum perancang atau pemasang menetapkan ukuran perangkat. EPA menempatkan filtrasi sebagai pelengkap pengendalian sumber dan ventilasi pada konteks rumah; pembersih udara tidak otomatis menggantikan suplai udara luar atau pembuangan sumber polutan. Topik ini juga dapat ditelusuri melalui panduan penghawaan.
Ruang lingkup instalasi dan konstruksi penghawaan
Tuliskan fungsi tiap ruang: tidur, memasak, berkumpul, bekerja, atau menyimpan barang. Tanyakan sumber panas, uap, bau, asap, dan waktu penggunaan. Ventilasi alami, fan buang, filtrasi, dan pendingin udara menjawab bagian persoalan yang berbeda. Jangan memulai dari kapasitas fan katalog tanpa mengenali jalur udara. Pedoman DOE untuk pendinginan rumah membantu memahami keluarga solusi, tetapi pemilihan produk akhir harus mengikuti kondisi bangunan dan manual model di Indonesia.
Keputusan yang perlu dibuat: merencanakan pekerjaan pemasangan
Putuskan apakah pekerjaan berupa menambah bukaan, memperbaiki fan, mengubah jalur duct, mengganti perangkat, atau merombak sistem ruang. Pilihan itu berpengaruh pada struktur, plafon, listrik, kondensat, kebisingan, serta akses servis. Jika dapur komersial terlibat, kebutuhan sistemnya berbeda dari dapur rumah; panduan HSE adalah konteks praktik Inggris untuk katering, bukan kewajiban hukum Indonesia. Proyek dengan fungsi khusus membutuhkan perancang yang memahami persyaratan setempat.
Data awal: debit udara dan sumber polutan, jalur udara masuk dan keluar, dan kondisi penggunaan
Siapkan denah, ukuran lapangan, bukaan yang dapat dipakai, pola hunian, posisi sumber polutan, jalur udara masuk dan keluar, serta lokasi pembuangan yang mungkin. Catat apakah udara buang berpotensi masuk kembali lewat jendela atau intake. Data debit udara yang dibutuhkan harus dihitung untuk fungsi ruang dan sistem tertentu; artikel ini tidak menetapkan angka universal. Tinjau kondisi kelembapan serta kebocoran bangunan sebelum menutup jalur dengan finishing baru.
Kesiapan lokasi dan bahan
Sebelum pekerjaan, periksa keadaan atap, dinding, plafon, rangka, jalur kabel, dan ruang servis. Foto instalasi tersembunyi yang akan terdampak. Daftar material harus menyebut perangkat, duct, sambungan, grille, damper bila dipakai, penyangga, isolasi yang sesuai, dan komponen kondensat. Pemasang perlu merujuk dokumen model yang benar; ukuran serta jarak aman tidak boleh dipinjam dari produk lain.
Persiapan Instalasi Penghawaan
Rencanakan urutan pekerjaan bersama pengguna agar ruang tetap aman dan aktivitas tidak terganggu tanpa menjanjikan durasi baku. Tandai area yang boleh dibongkar setelah memeriksa kondisi tersembunyi. Siapkan titik listrik dan akses sesuai rancangan pihak yang kompeten. Jika ada kerusakan air, kendalikan sumbernya sebelum membangun plafon tertutup. Panduan EPA tentang kelembapan mendukung prinsip kontrol sumber, tetapi tidak menggantikan diagnosis lokal.

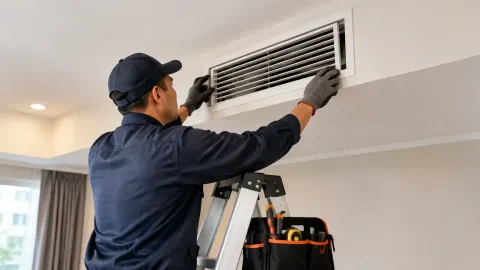

Detail Pemasangan Penghawaan

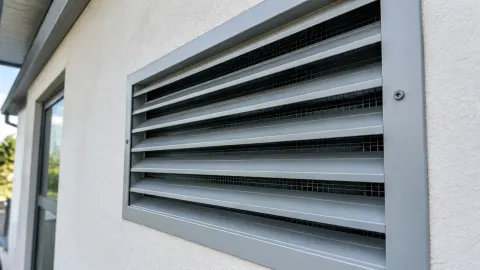

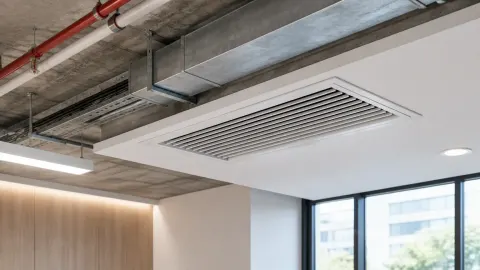

Gambar jalur duct termasuk belokan, tumpuan, pembuangan, akses pembersihan, dan pertemuan dengan selubung bangunan. Sambungan yang bocor, jalur terlalu rumit, atau outlet salah posisi dapat mengganggu tujuan aliran. Detail penetrasi perlu mencegah air masuk dan tetap dapat diperiksa. Untuk perangkat kondensasi, rencanakan drainase sesuai manual model. Jangan menyatakan angka performa hanya dari label fan; kondisi jalur terpasang menentukan hasil.
Detail serta koordinasi lapangan

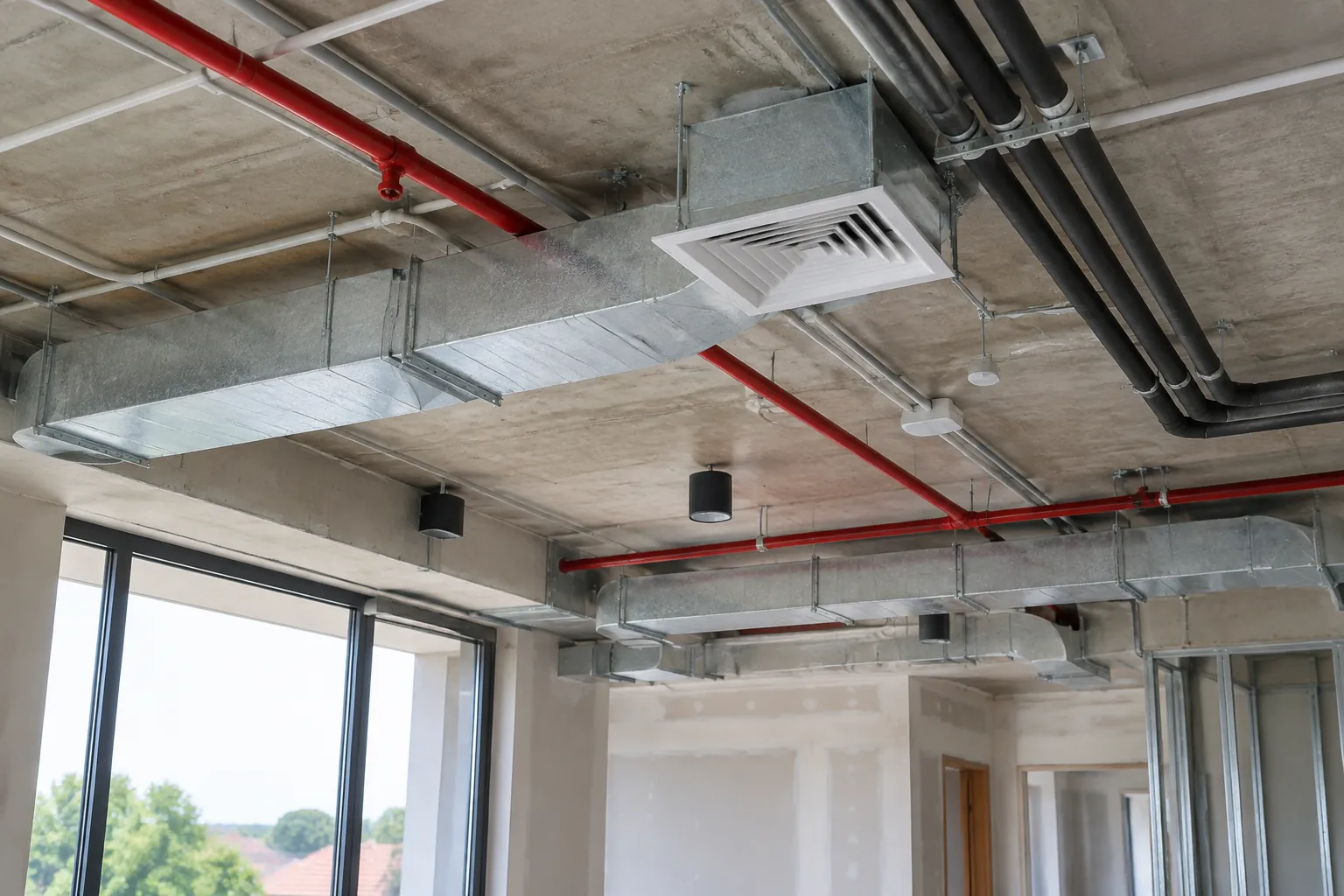

Sistem udara beririsan dengan struktur, arsitektur, listrik, pencahayaan, proteksi kebakaran, dan sanitasi. Keputusan satu disiplin dapat menutup jalur servis disiplin lain. Jadwalkan tinjauan gambar terkoordinasi sebelum lubang dibuat. Bila jalur berubah di lapangan, catat perubahan serta dampaknya terhadap aliran, kebisingan, akses, dan hasil uji.
Koordinasi Penghawaan dengan Elemen Lain

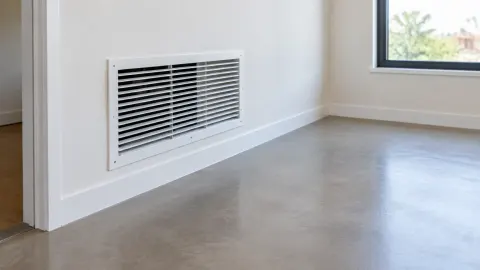

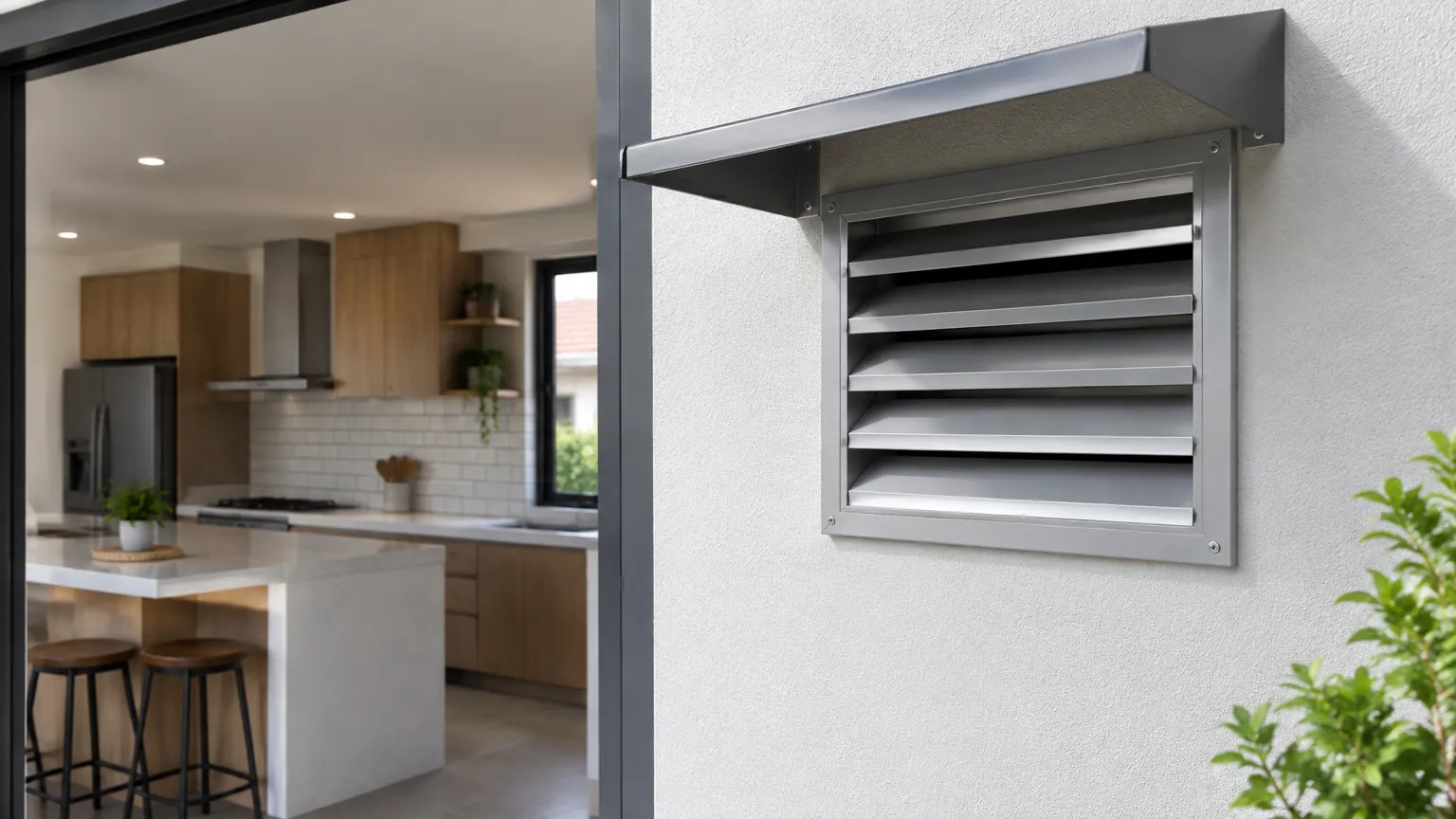

Periksa hubungan intake dan exhaust, posisi jendela, tinggi plafon, lampu, pipa, serta pintu. Jangan menempatkan grille hanya untuk simetri visual jika aliran tidak melayani area yang diperlukan. Pada ruang dengan sumber polutan, pikirkan agar udara bergerak dari area yang lebih bersih menuju area buang sesuai rancangan. Panduan HSE untuk dapur katering menekankan koordinasi peralatan dan ventilasi pada konteksnya; penerapannya tidak bisa disalin mentah ke semua ruang.
Peralatan dan Tenaga Kerja Penghawaan
Penawaran pekerjaan perlu menyebut siapa mendesain, memasang, menyambung listrik, memeriksa kebocoran jalur, dan menguji fungsi. Jenis alat kerja bergantung material bangunan dan sistem. Jangan menerima klaim kualifikasi atau lisensi yang tidak diperiksa. Minta pemasang menunjukkan manual model, daftar komponen, serta batas pekerjaan yang dialihkan ke tenaga spesialis. Pembagian tanggung jawab mengurangi salah paham saat pengetesan. Pembahasan lebih khusus tersedia dalam Peralatan dan Tenaga Kerja Penghawaan.
Tenaga, alat, dan akses pekerjaan

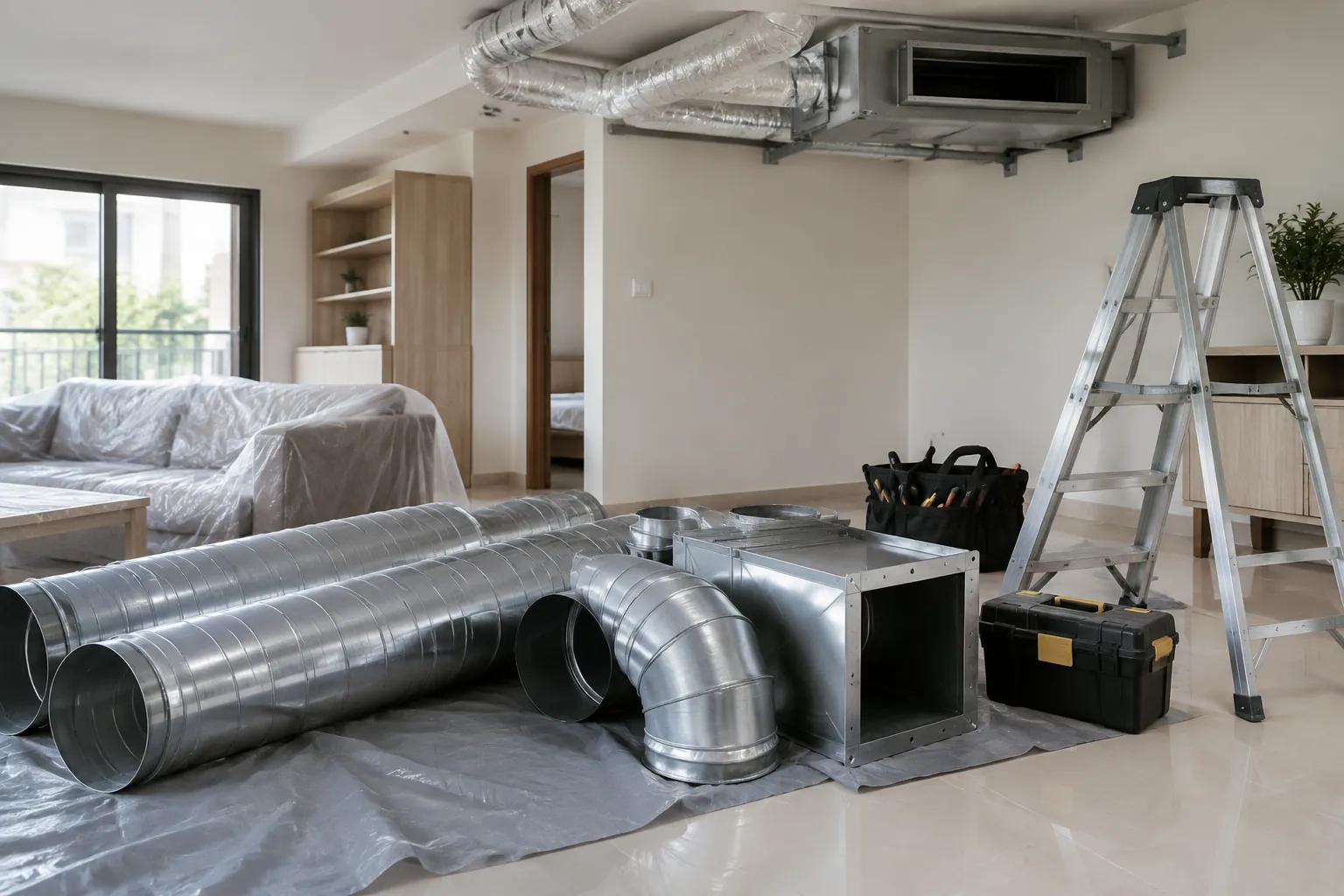

Rencana proyek yang masuk akal mempertimbangkan jalur masuk material, area kerja, perlindungan furnitur, dan akses setelah sistem selesai. Perangkat yang tersembunyi tetapi tidak dapat dibuka akan sulit dirawat. Hindari menutup duct dan sambungan sebelum foto serta pemeriksaan awal. Jika bangunan tetap dihuni, atur keamanan area kerja dan komunikasi gangguan pemakaian.

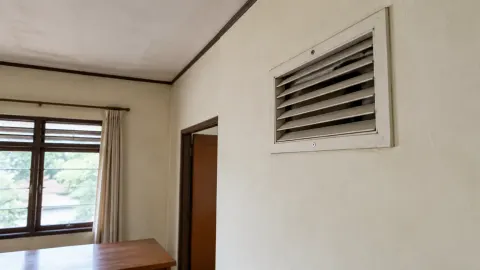

Instalasi Penghawaan pada Bangunan Lama
Bangunan lama mungkin memiliki ukuran aktual yang berbeda dari gambar, jalur listrik yang tidak diketahui, atau plafon yang tidak memberi ruang cukup. Lakukan survei dan, bila perlu, pembukaan terbatas yang terencana sebelum memfinalkan jalur. Jangan mengasumsikan kapasitas struktur atau izin perubahan dari usia bangunan. Kebutuhan persetujuan bangunan bergantung lokasi, fungsi, dan lingkup; periksa pada pihak setempat dan sistem resmi yang berlaku. Pembahasan lebih khusus tersedia dalam Instalasi Penghawaan pada Bangunan Lama.
Biaya Instalasi Penghawaan
Pada tahap instalasi, biaya dipengaruhi panjang dan kerumitan jalur, akses kerja, pembongkaran, komponen pengendali, serta pengetesan. Jangan mengunci harga sebelum gambar, model perangkat, dan kondisi tersembunyi diperiksa. Pisahkan pekerjaan inti dari kemungkinan tambahan agar perubahan bisa disetujui dengan bukti. Pembahasan metode anggaran yang lengkap berada pada panduan biaya, bukan dalam rincian harga rekaan di sini.
Pengujian serta serah terima
Sebelum penutupan dan serah terima, cocokkan instalasi dengan gambar akhir serta manual produk. Uji arah aliran, pengoperasian fan, respons kontrol, dan kondisi kondensat sesuai desain. Jika klaim debit menjadi dasar keputusan, lakukan pengukuran dengan metode dan alat yang sesuai; jangan menyimpulkan dari suara fan. Catat kondisi saat uji agar hasil bisa dibandingkan ketika ruang digunakan.
Kesalahan Instalasi Penghawaan
Kesalahan yang perlu dicari termasuk inlet/outlet saling memengaruhi, pembuangan berhenti di rongga, akses servis tertutup, duct terlepas, dan kondensat tidak terkelola. Tidak semua gejala berasal dari perangkat rusak; jalur dan operasi pengguna dapat berperan. Bila ruangan terasa pengap, cek sumber polutan serta aliran, bukan otomatis membeli pembersih udara. EPA menyebut filtrasi pelengkap, bukan pengganti seluruh strategi kualitas udara.
Quality Control Penghawaan
Gunakan daftar pemeriksaan berdasarkan gambar dan manual model. Catat foto sambungan, label perangkat, jalur duct, akses filter, titik kondensat, hasil uji fungsi, serta instruksi perawatan. Serah terima perlu menjelaskan cara mengoperasikan kontrol dan siapa menangani keluhan. Bila kinerja belum sesuai sasaran, tulis temuan dan tindakan lanjut sebelum pekerjaan dinyatakan selesai.
Menggabungkan keputusan dalam satu rencana
Matriks berikut memetakan delapan pembahasan lanjutan pada keputusan proyek. Ia bukan pengganti rancangan peralatan.
| Topik lanjutan | Keputusan utama | Data yang diperlukan |
|---|---|---|
| Persiapan Instalasi Penghawaan | Kesiapan ruang dan jalur | Survei, sumber polutan, kondisi bangunan |
| Detail Pemasangan Penghawaan | Detail fan, duct, dan outlet | Manual model serta gambar potongan |
| Koordinasi Penghawaan dengan Elemen Lain | Menghindari benturan disiplin | Gambar gabungan dan akses servis |
| Peralatan dan Tenaga Kerja Penghawaan | Pembagian tanggung jawab | Metode kerja dan cakupan kontrak |
| Instalasi Penghawaan pada Bangunan Lama | Menilai kondisi tersembunyi | Survei serta verifikasi lokal |
| Biaya Instalasi Penghawaan | Menetapkan lingkup pemasangan | Kuantitas, akses, dan uji akhir |
| Kesalahan Instalasi Penghawaan | Menemukan sebab kegagalan | Catatan aliran dan kondisi operasi |
| Quality Control Penghawaan | Menilai hasil terpasang | Checklist, pengukuran, dan as-built |

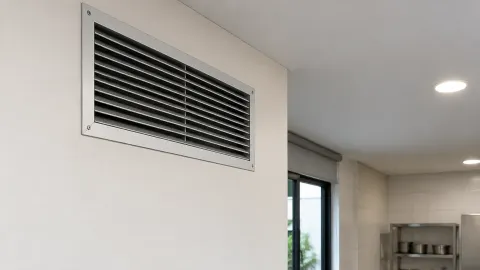

Kesesuaian bukaan, fan, dan duct dan grille
Periksa bahwa aliran masuk dapat menggantikan udara yang dibuang sesuai desain, fan cocok dengan hambatan jalur, dan grille tidak menutup akses. Jalur yang berubah perlu dinilai kembali oleh perancang. Jangan memakai satu ukuran duct atau fan sebagai resep universal. Penempatan juga harus mencegah pembuangan mengganggu pengguna atau masuk kembali ke intake.

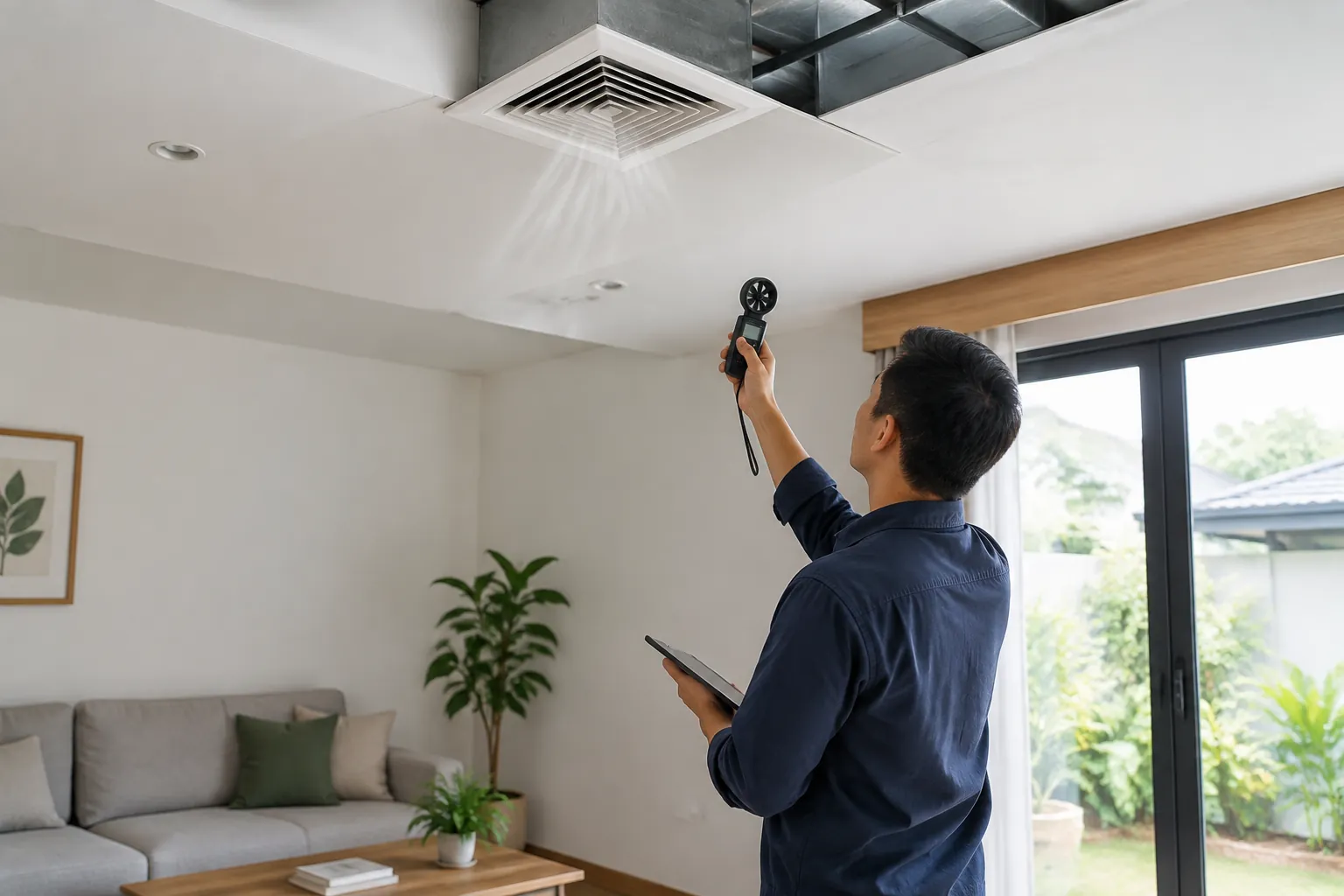

Pemeriksaan arah dan debit udara serta uji fungsi fan dan kontrol
Lakukan pengujian pada mode operasi yang direncanakan. Catat arah aliran, hasil debit bila disyaratkan desain, respons kontrol, bunyi tidak wajar, serta kondisi kondensat. Hasil uji tanpa konteks mode fan, bukaan, dan filter bisa disalahartikan. Jika tujuan belum tercapai, telusuri jalur dan hambatan sebelum mengganti perangkat.
Checklist sebelum langkah berikutnya
Sebelum memesan, pastikan sumber polutan, fungsi ruang, jalur udara, posisi perangkat, akses servis, serta metode uji sudah disepakati. Pihak proyek perlu mengetahui keputusan yang masih terbuka. Perubahan tata ruang setelah instalasi dapat mengubah aliran; simpan gambar as-built untuk pemeriksaan berikutnya.
Spesifikasi, bukti produk, dan data proyek yang belum lengkap
Kumpulkan denah ukur, kebutuhan operasi, manual perangkat, gambar duct, detail penetrasi, titik listrik, jalur kondensat, dan rencana pembersihan. Tandai data yang menuntut perhitungan spesialis dan pemeriksaan persyaratan lokal. Jangan mengklaim standar atau izin tertentu hanya dari halaman portal atau nama produk.
Pertanyaan untuk desainer atau pemasang serta bacaan bacaan lanjutan terkait
Tanyakan ke mana udara bersih masuk, ke mana polutan dibuang, bagaimana hambatan jalur dihitung, apa yang diuji saat serah terima, dan siapa merawat filter serta fan. Delapan topik pada matriks membantu memperdalam pekerjaan setelah rencana umum disepakati. Tautan ke artikel anak atau panduan biaya hanya diaktifkan setelah halaman kanonisnya terbit dan terverifikasi live. Untuk menelusuri panduan lain terkait penghawaan, kunjungi InteriorDesign.id.
