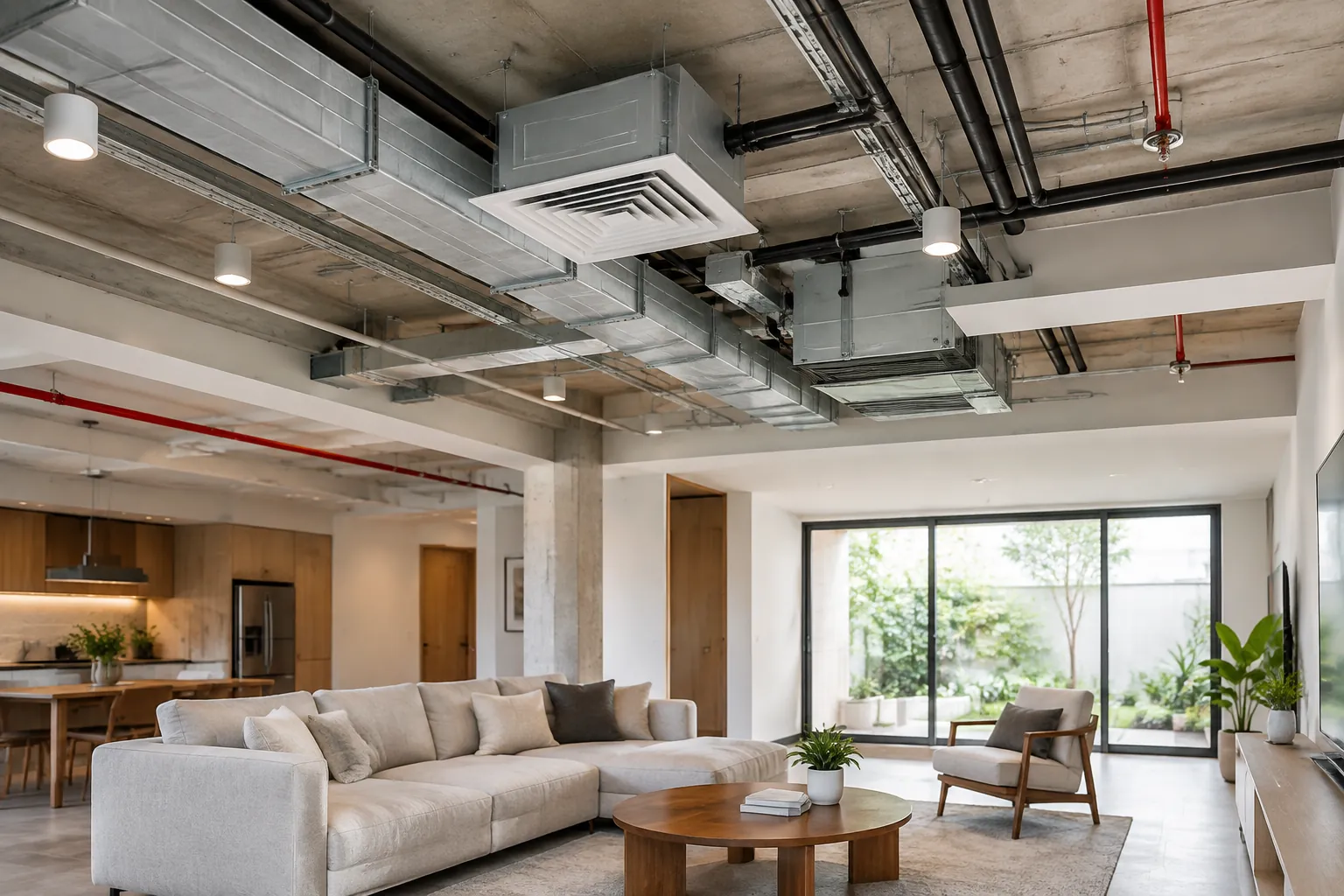

Saluran penghawaan berbagi ruang dengan struktur, plafon, lampu, pipa, kabel, dan akses pemeliharaan. Konflik yang baru diketahui setelah finishing terpasang dapat memaksa jalur berbelok, menutup panel servis, atau memindahkan terminal buang. Karena itu keputusan penghawaan perlu muncul dalam gambar gabungan sebelum pekerjaan tersembunyi ditutup. Prinsip kontrol kelembapan EPA juga menempatkan HVAC dan detail selubung bangunan sebagai persoalan yang perlu diperiksa bersama. Untuk melihat kerangka instalasi dan konstruksi penghawaan secara utuh, baca Panduan Lengkap Instalasi dan Konstruksi Penghawaan.
Buat rapat singkat lintas pemasang sebelum material akhir dipesan. Agenda utamanya bukan memilih semua merek, melainkan mengunci rute, ruang servis, dan urutan persetujuan perubahan. Contoh konflik: lampu menempati posisi grille, pipa menghalangi pembukaan panel, atau saluran melewati bidang yang tidak boleh ditembus. Setiap konflik memerlukan alternatif yang dinilai dari fungsi udara, dampak bangunan, pemeliharaan, dan tampilan. Beri nomor keputusan pada gambar agar tim lapangan tidak memilih versi yang berbeda. Saat perubahan disetujui, periksa kembali apakah gambar plafon, listrik, dan arsitektur sudah memuat rute yang sama. Pekerjaan penghawaan dianggap terkoordinasi ketika semua pihak memakai dokumen akhir yang sama dan dapat menunjukkan jalur akses servisnya.
Memetakan elemen yang bersinggungan
Struktur, finishing, utilitas, dan akses servis

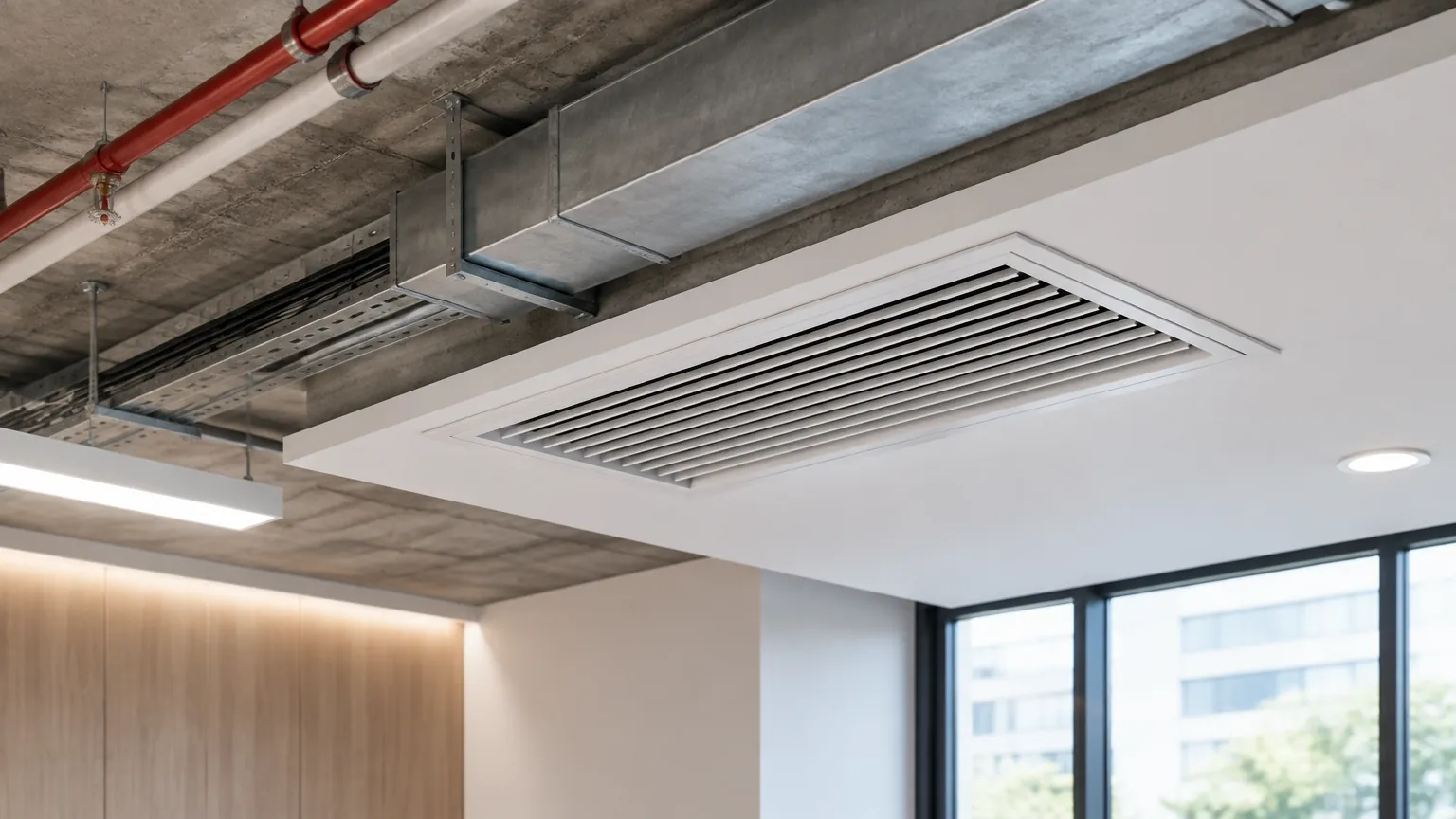

Petakan seluruh lintasan penghawaan pada denah dan potongan. Tunjukkan fan, saluran, terminal, udara pengganti, sambungan listrik, plafon, balok, pipa, sprinkler bila ada, lampu, dan panel servis. Tandai bagian yang tidak boleh tertutup permanen. Bila jalur melewati atap atau fasad, detail cuaca dan drainase perlu dibahas bersama disiplin selubung bangunan. EPA mengingatkan bahwa kelembapan berkaitan dengan sistem HVAC dan komponen bangunan, sehingga titik temu ini perlu diperiksa, bukan dipisahkan di lapangan.
Menentukan informasi yang harus dipertukarkan
Ukuran, beban, toleransi, serta kebutuhan ruang
Setiap pihak perlu mengirim data yang dapat dipakai pihak lain: gambar dan model peralatan, posisi terminal, dimensi aktual, berat dan metode penopang dari dokumentasi produk, rencana suplai daya, serta ruang untuk membuka atau mengganti komponen. Jangan menetapkan beban gantung, toleransi, atau jarak servis dari perkiraan. Catat versi dokumen dan siapa yang mengesahkan perubahan. Bila satu data belum tersedia, beri status terbuka pada gambar; jangan menganggap ruang tersebut sudah bebas.
Menyusun urutan kerja lintas pemasang
Pekerjaan tersembunyi sebelum lapisan akhir
Susun urutan dengan titik pemeriksaan. Jalur, penyangga, penetrasi, sambungan, dan suplai daya yang tersembunyi diperiksa sebelum plafon ditutup. Setelah itu baru finishing, pemasangan grille, uji fungsi, dan dokumentasi akhir. Pekerjaan yang berubah setelah penutupan memerlukan penilaian ulang terhadap kedap cuaca, kebersihan, akses, dan tampilan. Jadwal ini bukan durasi baku; urutan nyata mengikuti jenis proyek dan petunjuk sistem. HSE menekankan peran pengelola, desainer, dan pemasang pada ventilasi dapur usaha, sebagai contoh koordinasi lintas pihak.

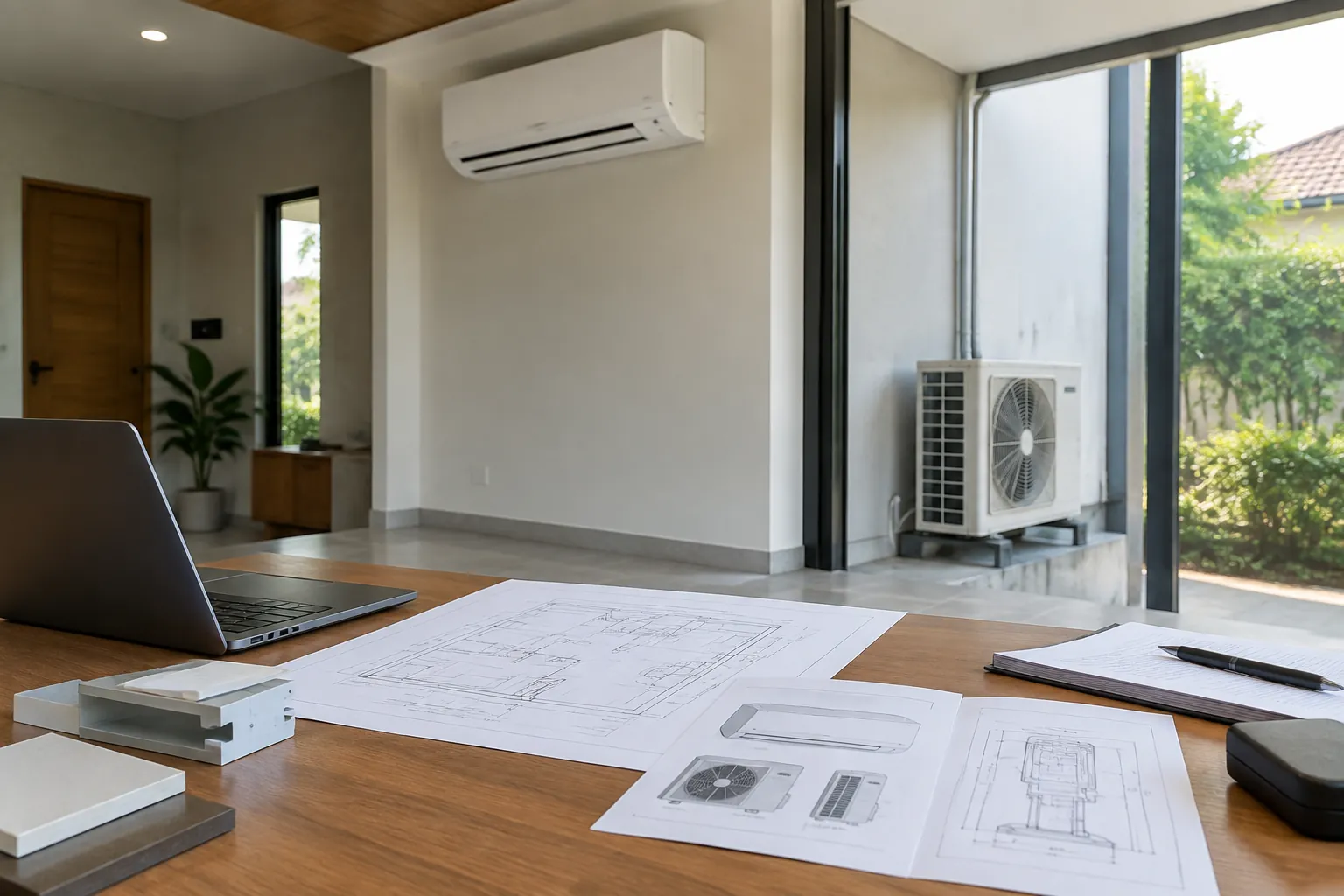

Memeriksa benturan melalui gambar gabungan
Detail pertemuan dan penanggung jawab keputusan
Gunakan satu gambar gabungan dan daftar konflik, bukan hanya gambar tiap kontraktor. Pada setiap benturan, tulis lokasi, elemen yang bertabrakan, alternatif rute, dampak ke fungsi dan servis, serta penanggung jawab keputusan. Perubahan rute saluran dapat mengubah tahanan aliran; perlu ditinjau kembali oleh perancang sistem. Perpindahan terminal ke dekat jendela atau intake juga harus diperiksa. Keputusan final harus masuk gambar revisi yang dibawa pemasang, lalu diverifikasi saat pekerjaan belum tertutup.
Checklist keputusan dan langkah berikutnya
Hasil pemeriksaan: pemeriksaan arah dan debit udara; uji fungsi fan dan kontrol; catatan suhu, kelembapan, dan sumber bau
Lembar koordinasi:
| Antarmuka | Informasi yang dibutuhkan | Pemilik keputusan |
|---|---|---|
| Plafon dan struktur | Jalur, penyangga, akses panel | Perancang terkait |
| Fasad/atap | Posisi terminal dan detail cuaca | Perancang selubung |
| Listrik dan kontrol | Model, suplai, titik kendali | Penanggung jawab listrik |
Sebelum serah terima, periksa arah dan debit udara sesuai rancangan, uji fan serta kontrol, dan catat suhu, kelembapan, serta sumber bau. Lampirkan gambar akhir dan daftar konflik yang telah diputus. Jika data model atau hasil uji masih kosong, pertahankan status terbuka pada pekerjaan terkait.
Bila dua disiplin mengusulkan lokasi berbeda untuk satu elemen, keputusan akhir perlu dibuat sebelum bukaan atau rangka dikerjakan. Periksa konsekuensi setiap pilihan terhadap suara, kebersihan, tampilan, dan keterjangkauan servis sesuai proyek. Serahkan gambar perubahan ke semua pemasang, bukan hanya pihak yang meminta perubahan. Pada inspeksi akhir, bandingkan hasil terpasang dengan gambar yang terakhir disetujui serta catat penyimpangan yang masih diterima secara tertulis. Untuk menelusuri panduan lain terkait penghawaan, kunjungi InteriorDesign.id.
